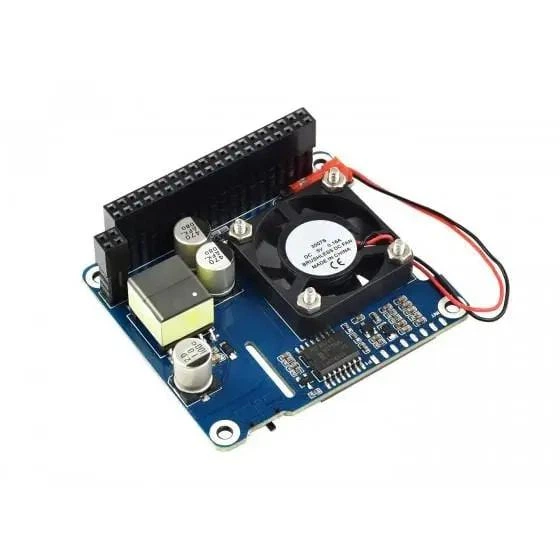

Плата расширения PoE HAT (B) для Raspberry Pi 4 (WAV-18014)

Плата расширения PoE HAT (B) для Raspberry Pi 4 (WAV-18014)

Это совместимый со стандартом 802.3af HAT с питанием по Ethernet (PoE) для Raspberry Pi, оснащенный встроенным вентилятором и 0,91-дюймовым OLED-дисплеем для мониторинга температуры, IP-адреса, состояния вентилятора или любой другой информации, которую вы хотите отобразить!

Вентилятор охлаждения HAT допускает автоматический запуск при загрузке или программируемое управление, настроенное переключателем на автоматическое включение/выключение в зависимости от температуры процессора Raspberry Pi.

Используя этот небольшой HAT и соответствующее оборудование для электропитания, совместимое со стандартом 802.3af, можно обеспечить как сетевое подключение, так и питание вашего Raspberry Pi с помощью одного кабеля Ethernet.

Совместимость

Этот продукт будет работать только с Raspberry Pi 3B+ или Pi 4. Несовместим с Raspberry Pi 5.

Функции

• Стандартный 40-контактный разъем GPIO для Raspberry Pi
• Возможность PoE (питание через Ethernet) — соответствие стандарту 802.3af
• Полностью изолированный импульсный источник питания (SMPS)
• 0,91-дюймовый SSD1306 OLED для мониторинга температуры процессора, IP-адреса и состояния вентилятора в режиме реального времени
• Встроенный вентилятор охлаждения, обеспечивает автоматический запуск при включении питания ИЛИ программируемое управление, настраиваемое с помощью переключателя
• Интегрированный расширитель ввода-вывода PCF8574 для шины I2C, предоставляющий контакт P0 для непосредственного управления вентилятором и дополнительные свободные контакты ввода-вывода

Ресурсы

• Примечание: Включите I2C для использования OLED-дисплея. Вы можете включить I2C, открыв окно терминала, введя « sudo raspi-config » и нажав Enter. Затем вам нужно перейти в « Interfacing options » и выбрать « I2C », чтобы включить его.

Спецификация

• Входное напряжение PoE : 37–57 В постоянного тока
• Выходная мощность PoE : 5 В 2,5 А постоянного тока
• Сетевой стандарт : 802.3af PoE
• Размеры : 56,5 × 65 мм
• Размер OLED-дисплея : 0,91"
• OLED-пиксели : 128x32
• Драйвер OLED : SSD1306
• Цвет OLED-дисплея : Белый

Распиновка
