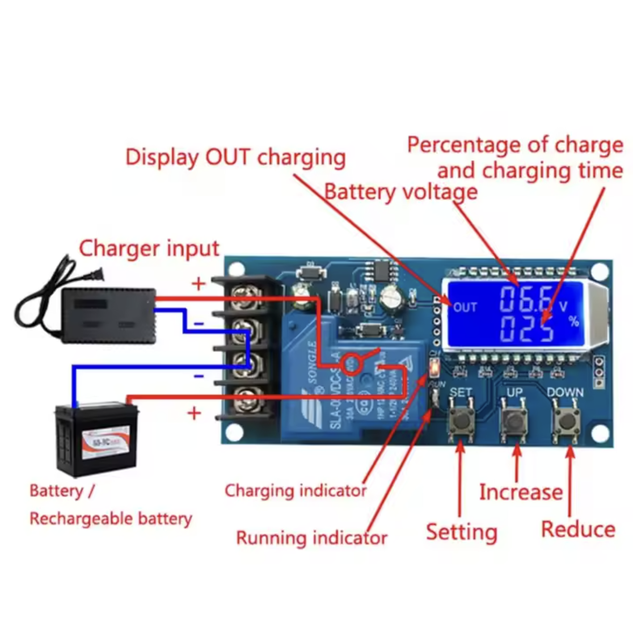

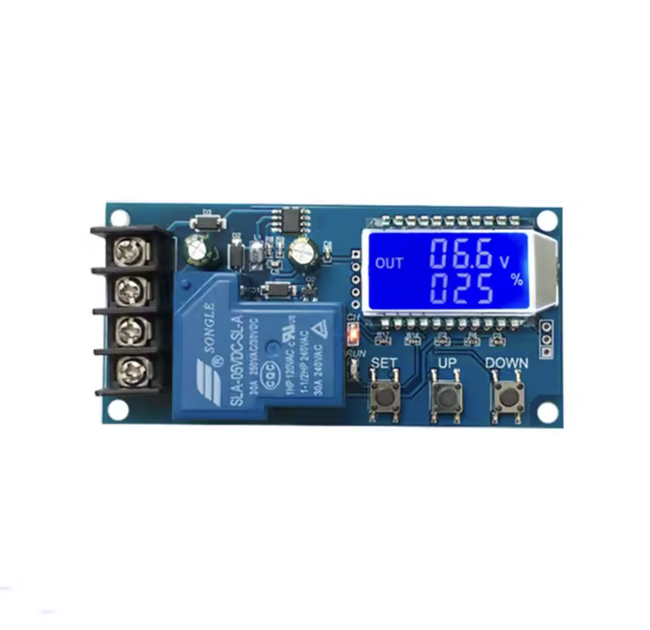

Контроллер заряда АКБ предназначен для автоматического включения и отключения зарядного устройства. Управление осуществляется по заданным порогам напряжения, которые устанавливаются с помощью кнопок на плате модуля.
На плате установлен дисплей, отображающий напряжение, процент заряда или время работы, что делает процесс контроля удобным.
Характеристики:
- Напряжение: 6-60 В
- Ток: ≤30 A
- Точность отображения: 0.1
- Точность управления: 0.1 В
- Контроль заряда: для литиевых аккумуляторов 6-60 В
- Экран: ЖК-дисплей (напряжение, время, процент заряда)
- Светодиодные индикаторы: 2 шт.

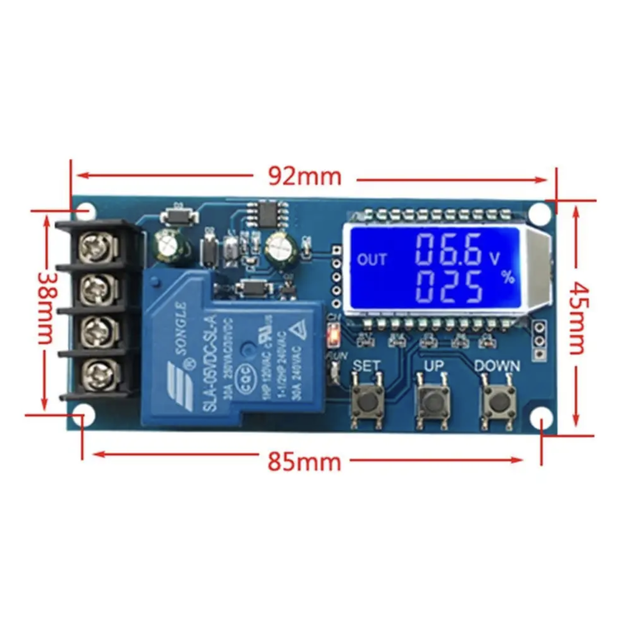

- Размеры: 92 х 45 мм
Настройка параметров:
- Вход в режим установки – удерживайте кнопку SET, на дисплее появится “SET”.
- Выбор параметра:
- dn – нижний порог напряжения
- UP – верхний порог напряжения
- OP – максимальное время заряда
- Изменение значений – кнопки UP/DOWN (кратковременное и длительное нажатие).
- Сохранение настроек – длительное нажатие SET.
Настройка времени заряда:
- Параметр OP – установка времени заряда в формате часы:минуты.
- Диапазон: от 00:01 до 99:59 (до 100 часов).
- Если функция контроля времени заряда активна:
- Реле замкнется, если напряжение меньше dn.
- Реле разомкнется, если напряжение достигло UP или истекло время OP.
- При ошибке H:ER – контроль времени отключается (для сброса нажмите любую кнопку).
Функции кнопок:
- SET (кратко) – просмотр установленных параметров.
- UP (кратко) – переключение между отображением времени заряда и процента заряда.
- DOWN (кратко) – включение/выключение реле (OFF – реле выключено).
- UP (длительно) – управление подсветкой экрана (ON – включена, OFF – автоотключение через 5-10 минут).
- SET (длительно) – вход в меню настройки параметров.
Процентный уровень заряда:
Формула расчета: Напряжение батареи / (UP - dn).
Дополнительные функции:
- Запись времени заряда – сохранение общего времени зарядки.
- Контроль параметров – если dn ≥ UP, появится ошибка "ERR".
- Определение подключенной батареи – если батарея не подключена, на дисплее отображается "nbE".
Этот универсальный контроллер подойдет для управления зарядкой литиевых аккумуляторов, автоматизации зарядных процессов и защиты АКБ от переразряда.
