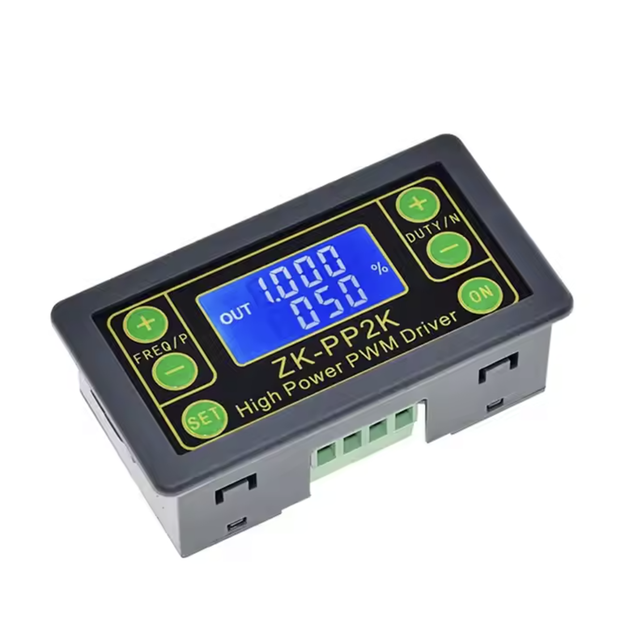

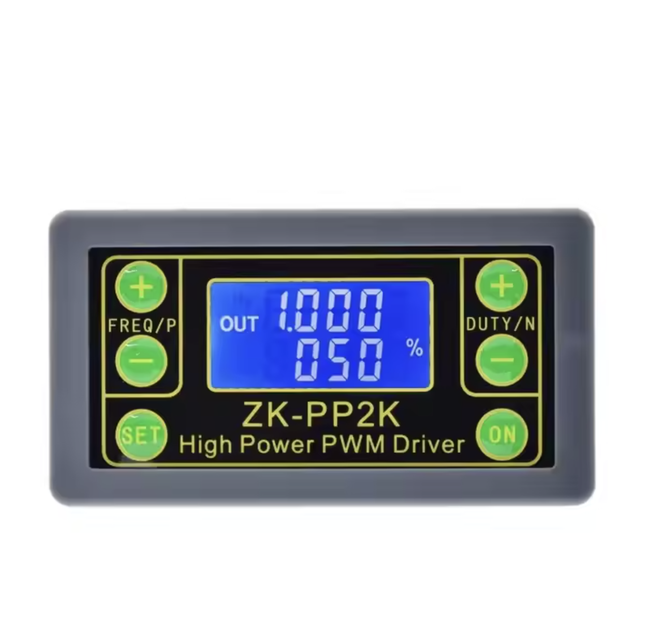

Драйвер PWM PP2 и PP2K предназначен для генерации импульсов, необходимых для управления светодиодами, двигателями, электромагнитными клапанами и другими устройствами. Для корректного формирования выходного сигнала необходимо подключение нагрузки.
Основные возможности:
- Регулирование яркости светодиодов – настройка частоты и рабочего цикла.
- Контроль скорости двигателей – плавное изменение параметров PWM.
- Управление электромагнитными клапанами – автоматические циклы, задержки и бесконечные петли.
- Тестирование электроники – проверка надежности устройств.
- Задержка старта – установка времени до начала работы.
Технические характеристики:
- Напряжение питания: 3,3-30 В
- Частота PWM: 1 Гц - 150 кГц (точность ±2%)
- Рабочий цикл: 0-100% (шаг 1%)
- Количество импульсов: 1-9999 или бесконечно
- Задержка старта: 0,000 - 9999 с (шаг 1 мс)
- Ширина положительного/отрицательного импульса: 0,000 - 9999 с (шаг 1 мс)

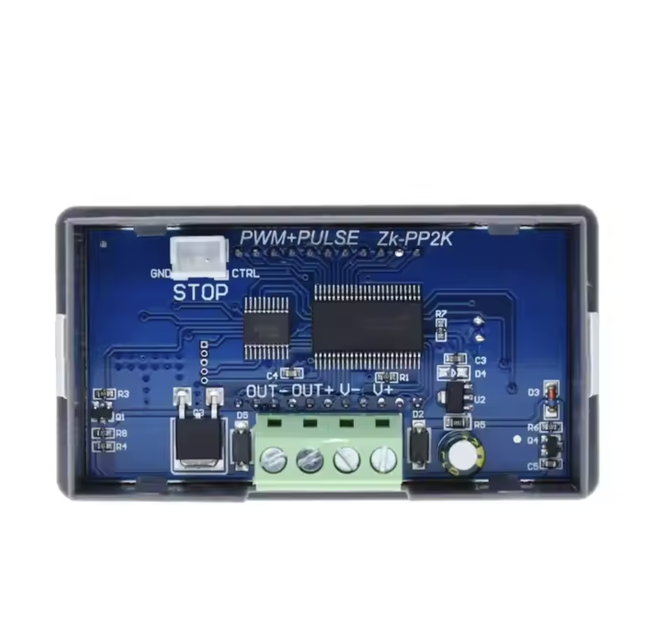

- Максимальный выходной ток: до 8А (MOSFET)

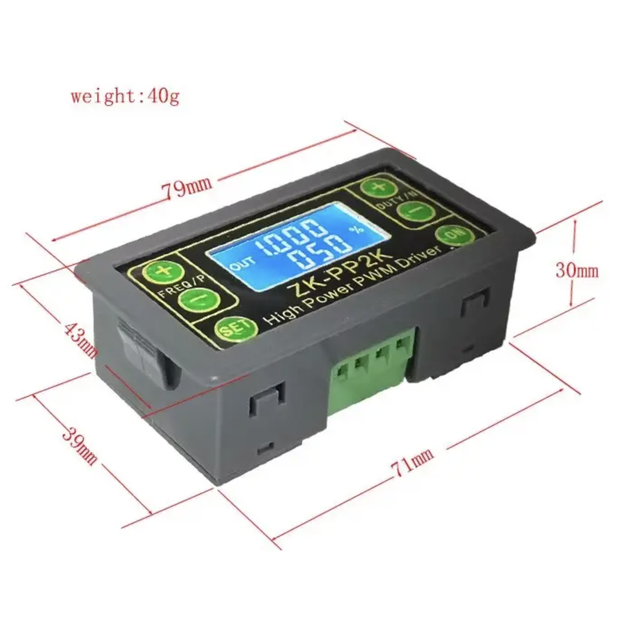

- Размеры: 79 х 43 х 30 мм
- Вес: 40 г

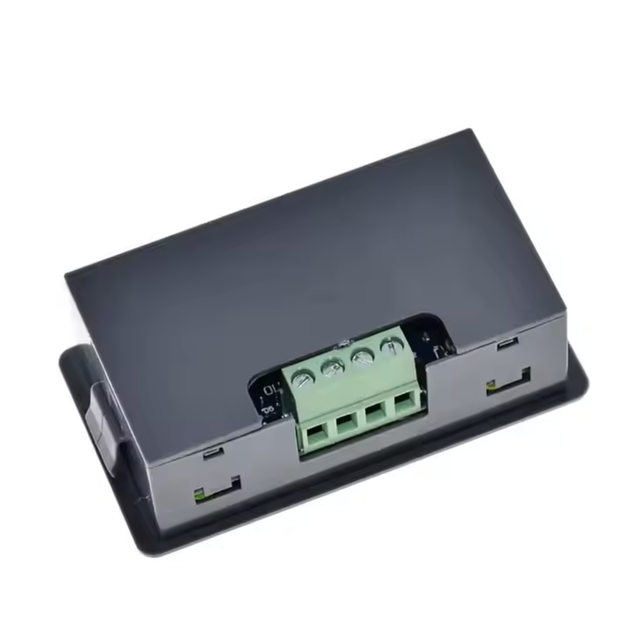

- Клеммная колодка: 5,08 мм
Режимы работы:
- PWM-режим – непрерывное регулирование частоты и рабочего цикла.
- Импульсный режим – задание ширины положительного/отрицательного импульса, количества импульсов и времени задержки.
Примеры применения:
- Генерация PWM-сигнала 20 кГц, 60%: настройка частоты 20,00 кГц, рабочего цикла 60%.
- Бесконечный цикл импульсов: 0,6 с включено / 0,2 с выключено.
- Запуск с задержкой 5 с перед началом генерации импульсов.
- Тестовый режим: 10 мс включено / 10 мс выключено, 100 импульсов.
- Постоянный выходной сигнал с задержкой 10 с.
- Сохранение всех настроек после выключения питания.
Этот контроллер – отличное решение для автоматизированных систем, управления электромеханическими устройствами, тестирования электроники и LED-освещения.
