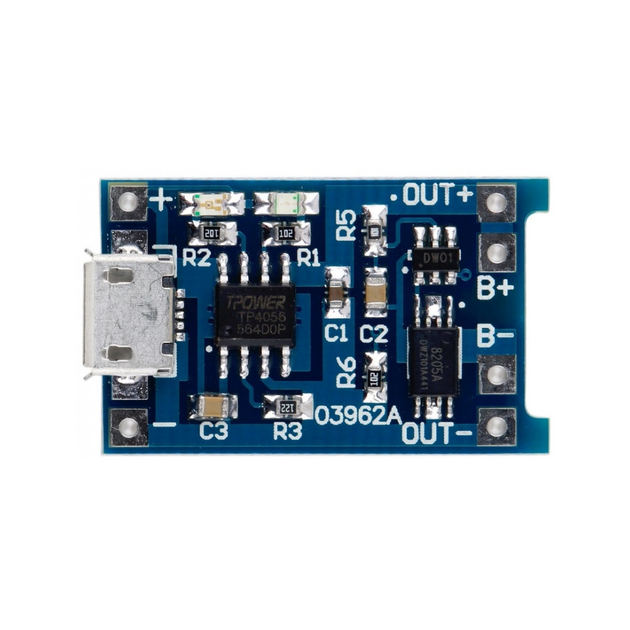

Контроллер заряда аккумуляторов TP4056 для Li-Ion с разъемом Micro-USB, защитой от перезаряда и переразряда

Контроллер заряда аккумуляторов TP4056, модуль предназначен для зарядки литиевых аккумуляторов с возможностью подключения нагрузки и подбора тока заряда.

Плата оснащена защитой от короткого замыкания, глубокого разряда и перезаряда, что обеспечивает длительный срок службы и безопасную эксплуатацию аккумуляторов.

Характеристики:

• Входное напряжение: 4,35-6 В (рекомендуемое напряжение 5 В)
• Напряжение отключения заряда: 4,2 В +/- 1%
• Максимальный выходной зарядный ток: 1000 мА
• Напряжение защиты от перезаряда аккумулятора: 4,28 В
• Порог восстановления заряда аккумулятора: 4,00 В
• Напряжение защиты от разряда аккумулятора: 2,5 В
• Защита от неправильного подключения входа и аккумулятора (переполюсовка): нет
• Защита от перегрузки: 3 А
• Состояние светодиода: без нагрузки свет не яркий, красный свет — зарядка, зелёный свет — полный заряд
• Диапазон рабочих температур: от -10 °C до +85 °C
• Размер: 27 х 17 х 4 мм

Модуль подходит для зарядки литий-ионных и литий-полимерных (Li-Ion, Li-Po) аккумуляторов на 3,7 В.

Настройка:

• При достижении 4.2 В зарядка автоматически прекращается.
• Модуль защищает от переразряда при 2.5 В и от короткого замыкания при токе выше 3 А, при этом зарядка не прекращается.

Ток заряда по умолчанию 1000 мА, можно регулировать резистором R3 по таблице:

Примечание:

• В модуле нет защиты от неправильного подключения (полюса +, -) к аккумулятору и входу.
