Зарядно повышающий модуль Li-Ion АКБ c DC/DC step-up преобразователем J5019 (Type-C)

Зарядно-повышающий модуль 1A/2A с функцией ИБП DC-DC 2A CV 4.3-27V и зарядка 1S Li-ion 1A на TP4056/TC4056 и B628/MT3608/SX1308 Type-C (J5019, HW-357)

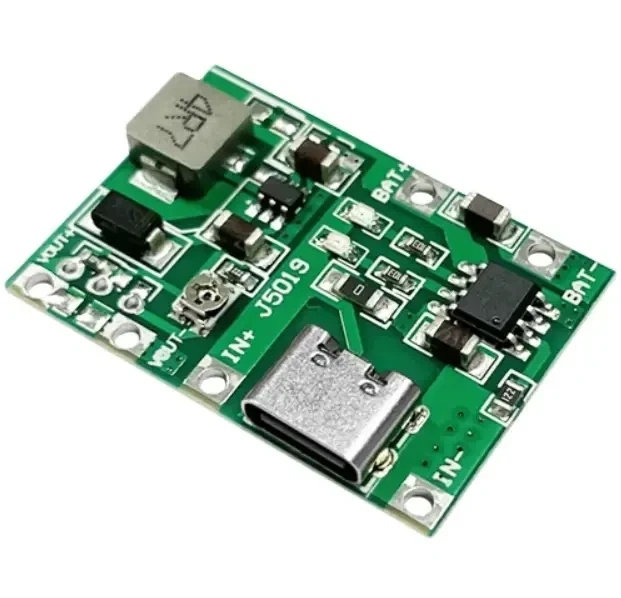

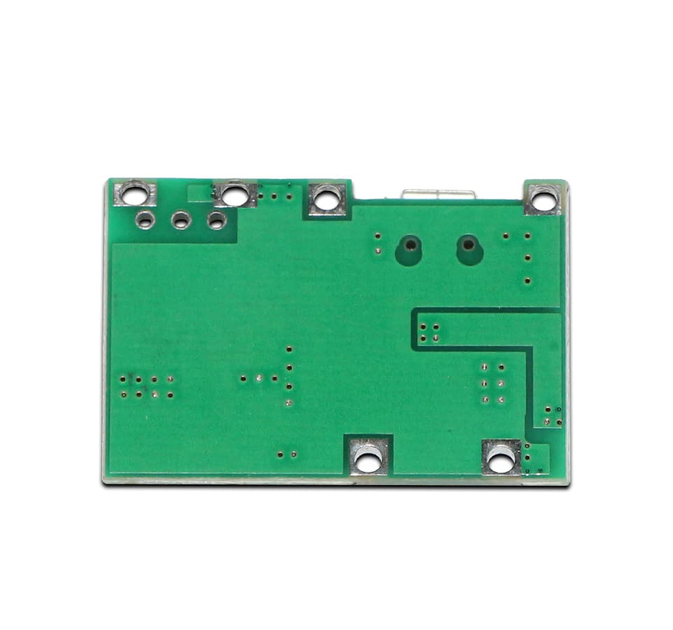

Модуль J5019 (HW-357) представляет собой два устройства в одном: контроллер заряда АКБ 1A 1S Li-ion на TP4056 (TC4056) с разъёмом Type-C и 2А повышающий DC-DC преобразователь на МТ3608.

Работа модуля J5019 (HW-357) напоминает работу источника бесперебойного питания (ИБП), например, для работы роутера или модема при постоянном питании модуля от источника питания, а при его отсутствии — от аккумуляторов. Для корректной работы преобразователя при питании платы от внешнего источника (IN+) и (IN-) Li-ion аккумулятор должен быть подключен.

Модуль зарядки не имеет защиты от переразряда аккумулятора, поэтому следует использовать защищенные аккумуляторы или дополнительную плату защиты BMS. Для аккумуляторов без защиты также рекомендуется использовать переключатель работы, чтобы нагрузка без дополнительного питания не разряжала АКБ ниже критического напряжения при длительной работе.

Технические характеристики:

• Маркировка: J5019 (HW-357)
• Тип устройства:
  • повышающий DC-DC (step-up DC-DC)
  • модуль зарядки 1S АКБ
• Контроллер заряда: TP4056 или TC4056
• Контроллер преобразователя: B628 или MT3608 (SX1308)
• Разъём подключения на входе: Type-C
• Диапазон входного напряжения: 4,0…8 В
• Рекомендуемое входное напряжение: ≤5 В
• Диапазон выходного напряжения: 4,5…24 В
• Напряжение заряда АКБ: 4,2 В
• Максимальный ток зарядки АКБ: 1 А
• Максимальный ток разряда АКБ: 2 А
• Тип АКБ: Li-ion/Li-pol 3,7 В
• Индикация LED:
  • процесс зарядки: красный свет
  • окончание зарядки: зелёный или синий свет
• Функции защиты:
  • от перезаряда аккумулятора: есть
  • от переразряда аккумулятора: нет
  • от переполюсовки АКБ: нет
  • от перегрева модуля: есть
  • от перегрузки по току: есть
  • от короткого замыкания: нет
• Рабочая температура модуля: -10…+85 °C
• Габаритные размеры (Д×Ш×В): 33×23×4,2 мм

При зарядке аккумуляторов (АКБ) током 1 А рекомендуется использовать аккумуляторы ёмкостью более 2000 мАч. Если есть возможность, можно посмотреть ток заряда конкретного АКБ в его документации или использовать ток, равный половине ёмкости (0,5C). Ток заряда аккумулятора можно уменьшить заменой резистора 1,2 кОм с маркировкой 122 на больший номинал:

• 1,2 кОм: 1000 мА (по умолчанию)
• 1,33 кОм: 900 мА
• 1,5 кОм: 780 мА
• 1,66 кОм: 690 мА
• 2 кОм: 580 мА
• 3 кОм: 400 мА
• 4 кОм: 300 мА
• 5 кОм: 250 мА
• 10 кОм: 130 мА

Назначение контактных площадок на плате J5019 (HW-357):

• IN+: "+" входного напряжения
• IN-: "–" входного напряжения
• BAT+: "+" Li-ion аккумулятора
• BAT-: "–" Li-ion аккумулятора
• VOUT+: "+" выхода DC-DC
• VOUT-: "–" выхода DC-DC
