Мультифункциональное реле ZUBR MF2-63 red

Многофункциональное реле ZUBR MF2 red имеет компактный корпус шириной 2 модуля. Благодаря трем цифровым экранам, одновременно отображает значение напряжения, тока и мощности, что очень удобно при контроле всех параметров одновременно. В режиме ожидания доступна возможность настройки яркости экрана. У реле ZUBR MF2 red широкий функционал, который объединил в себе: функции ZUBR CV2, контроль по току и мощности ZUBR MF, а также возможность углубленных настроек пределов тока.

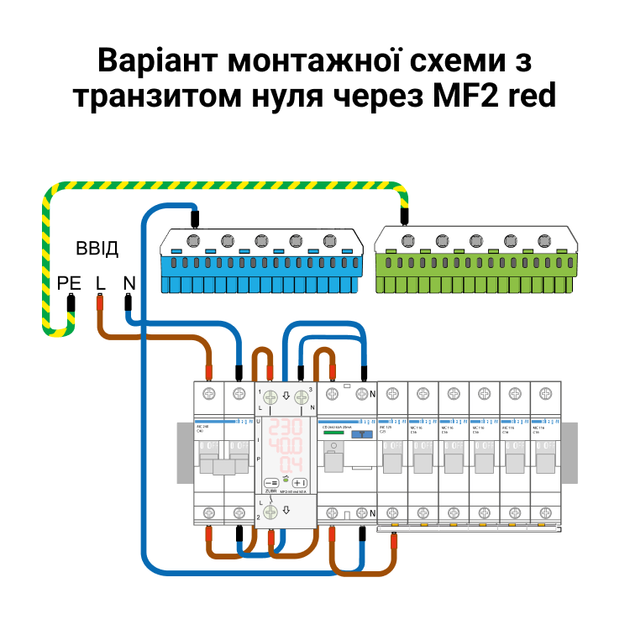

Поскольку современный щит уже включает нулевую шину, то наличие транзита нуля в устройстве перестало быть актуальным. С 2024 года все двухмодульные реле напряжения подключаются с помощью трех клемм.

Высокая точность измерения напряжения и тока благодаря алгоритму TrueRMS
TrueRMS снижает влияние сетевых помех на точность измерения напряжения, когда форма напряжения отличается от синусоиды. Благодаря этому алгоритму, реле выключит нагрузку до того, как скачок напряжения негативно повлияет на подключенные приборы.

Журнал аварийных срабатываний на 100 значений
Журнал способен хранить в энергонезависимой памяти 100 последних аварийных срабатываний (например, напря­жение при отключении реле или срабатывание ­­защиты от перегрева).

Задержка включения
ZUBR MF2 red позволяет настроить время задержки на включение нагрузки после аварии, а также время задержки отключения нагрузки при превышении допустимых значений тока или мощности.

От завода в реле стоит минимальная задержка на включение нагрузки 3 сек. В зависимости от типа подключенного оборудования вы можете установить ее в диапазоне от 3 до 999 сек. Для чувствительного к частым отключениям напряжения оборудования, например, холодильников и кондиционеров, рекомендуется устанавливать задержку включения 2-3 мин.

Согласно заводским настройкам, задержка отсчитывается с момента стабилизации напряжения. Также в настройках есть возможность выбрать еще один тип задержки, когда отсчет начинается с момента отключения реле.

Для быстрого восстановления напряжения во всем до­ме пос­ле ава­рийного срабаты­ва­ния ус­­тановите ZUBR R116y для холо­дильной тех­ни­ки, тре­бо­­вательной к длительности за­держки на включение. А в MF2 red оставьте задержку от завода 3 сек.

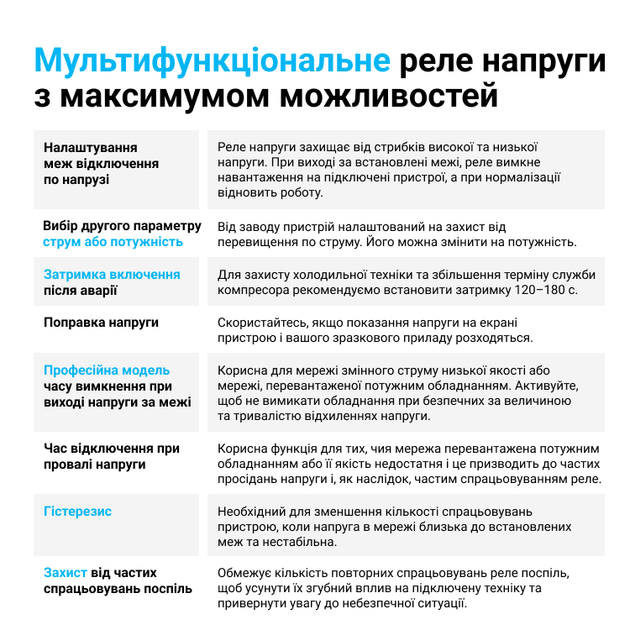

Углубленные настройки для продления срока службы вашей техники:
Прежде чем применять углубленные настройки, настоятельно рекомендуем убедиться, что верхний или нижний пределы напряжения выставлены в соответствии с качеством именно вашей сети и защищаемое оборудование терпимо к ним.

1. Гистерезис — аббревиатура на экране HУS
Гистерезис предназначен для оптимизации количества срабатываний, когда напряжение в сети близко к установленным пределам и нестабильно. Если возможности расширить границы диапазона напряжения уже нет, добавьте гистерезис в диапазоне от 0 до 5 В. Прежде чем подать нагрузку на подключенное оборудование убедитесь, что напряжение отодвинулось от пределов на величину гистерезиса и только после этого подайте нагрузку на него.

2. Защита от частых срабатываний подряд — аббревиатура на экране rEP
Чтобы исключить пагубное влияние частых кратковременных срабатываний на защищаемую технику задействуйте функцию «Максимальное количество срабатываний подряд». Она необходима для защиты чувствительного к частым срабатываниям оборудования, например, холодильника или кондиционера.
При срабатывании защиты установленное количество раз подряд, например 5, реле отключит защищаемую технику и заблокируется, при этом на экране появится сообщение «rEP». Блокировка позволяет привлечь внимание пользователя к проблеме в сети или необходимости внести изменения в настройку реле.
Разблокируйте реле нажатием любой кнопки и проверьте причину срабатывания в Журнале аварий. При необходимости измените настройки защиты, если это не противоречит возможностям подключенной нагрузки.

Если пользователь по какой-либо причине не обратил внимание на блокировку устройства, то по истечению часа реле самостоятельно разблокируется, чтобы обеспечить временную работу защищаемого оборудования. Обратите внимание, что в такой ситуации важно устранить причину частых срабатываний реле.

3. Время отключения при провале напряжения
Нужна тем, чья сеть перегружена мощным оборудованием или ее качество недостаточное и это приводит к частым просадкам напряжения и, как следствие, частым срабатываниям реле. В такой ситуации напрямую повлиять на обстоятельства невозможно, но можно уменьшить количество отключений реле, подобрав время, которое реле будет выжидать перед отключением нагрузки.

Для правильной настройки времени отключения необходимо руководствоваться данными к защищаемому оборудованию.

Настроенное таким образом время будет действовать только при понижении напряжения от 154 до 176 В (когда профессиональная модель включена) или от 120 до 210 В (когда профессиональная модель выключена). В остальных ситуациях время отключения фиксированное (смотрите таблицу выше).

Повышенная безопасность благодаря термозащите
Термодатчик внутри корпуса обеспечивает безопасность и выключает нагрузку в случае, если температура внутри корпуса превысит 80 °С, экран при этом замигает надписью «oht». После снижения температуры ниже 60 °С, устройство включит нагрузку и восстановит работу.

Если за­щита сра­­бо­та­ет более 5 раз за сутки, реле заблокируется и надпись «oht» будет отображаться постоянно. Устраните проблему перегрева и подождите, пока температура внутри реле опустится ниже 60 °С — реле подскажет об этом появлением на экране точки в конце «oht.» Затем для разблокировки нажмите любую кнопку реле.

Для просмотра тем­пе­ратуры внутри корпуса во время пе­ре­гре­ва наж­мите кнопку «i». Если перегрева нет, то для просмотра температуры удерживайте «i» 21 сек.

Технические характеристики ZUBR MF2 red
Категория продукции: Многофункциональное реле
Ток, А: 63
Способ монтажа: На DIN-рейку
Количество фаз: 1 ф. (230 Вольт)
Термозащита: Есть
TrueRMS: Есть
Проф. задержка отключения: Есть
Нижний предел напряжения: 120-210 В
Верхний предел напряжения: 220-280 В
Номинальная мощность нагрузки: 13900 ВА
Время отключения нагрузки при снижении напряжения:176-210 В - 10 с, 164-176 В - 0,5 с, ниже 164 В - 0,04 с
Время отключения нагрузки при превышении напряжения:свыше 264 В - 0,04 с, 220-264 В - 0,5 с
Основной предел тока: 0,1-63 А
Ограничение активной мощности: 0,1-13,9 кВА
Точность измерения силы тока: 45-63 А ± 0,6 А, 10-45 А ±0,1 А, 1-10 А ± 0,2 А, <1 А ± 0,3 А
Номинальный ток нагрузки: 63 А (макс. 80 А в течение 10 мин.)
Время задержки включения нагрузки: 3-999 с
Время задержки выключения нагрузки: 0-240 с
Тип реле: Поляризованное
Напряжение питания: 100-420 В
Сечение провода: не более 16 мм²
Масса: 0,19 кг ±10 %

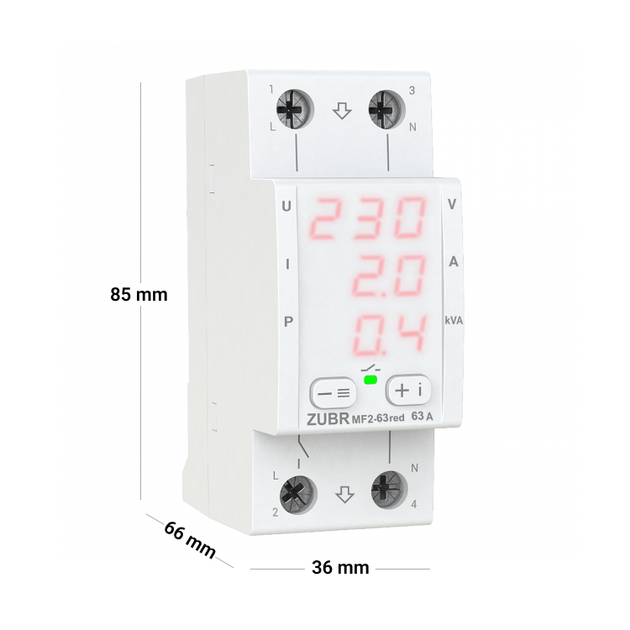

Габаритные размеры (Ш х В х Г): 36 х 85 х 66
Количество коммутаций под нагрузкой, не менее: 50 000 циклов
Количество коммутаций без нагрузки, не менее: 500 000 циклов
Степень защиты по ГОСТ 14254: IP20
Комплект поставки: реле, гарантийное свидетельство, гарантийный талон, технический паспорт, инструкция, упаковочная коробка
