Мини аппарат точечной сварки Docreate 30 Gear 0.1-0.15мм

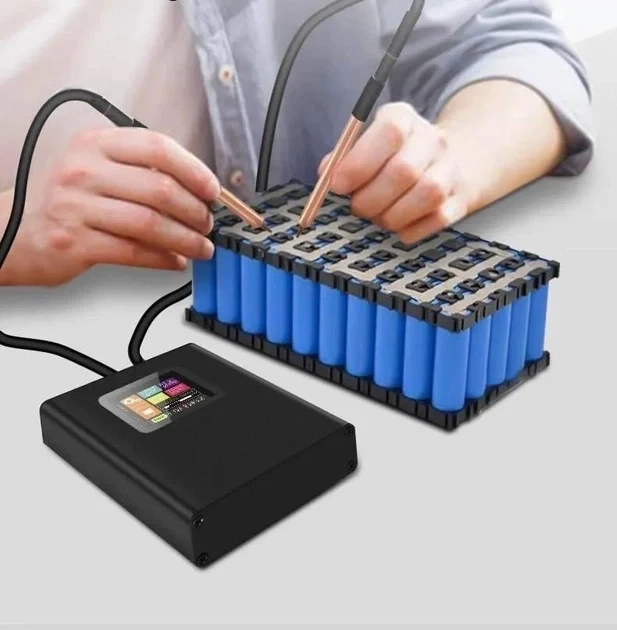

Сварочный аппарат предназначен для изготовления аккумуляторных сборок разного типа: перпаковка аккумуляторных батарей электроинструмента, аккумуляторов для ноутбука и т.д. Аппарат точечной сварки прост в использовании, компактен. Имеет настройки, как в профессиональных точечных сварочных аппаратах, то есть - импульс предварительного разогрева + импульс сварки. Так же - настройка задержки и количество повторений. Имеет возможности тонкой настройки под разные толщины и разные материалы.
Повербанк емкостью 5000 mAh – под рукой, тоже будет не лишним.

Параметры аппарата точечной сварки:

Цвет: черный
Литиевая батарея 5000mAh
Напряжение 4.2V
Время полной зарядки 2 часа
1 заряд батареи это 800 - 2000 импульсов сварки.
Срок службы батареи 1000 циклов (зард – разрядка)

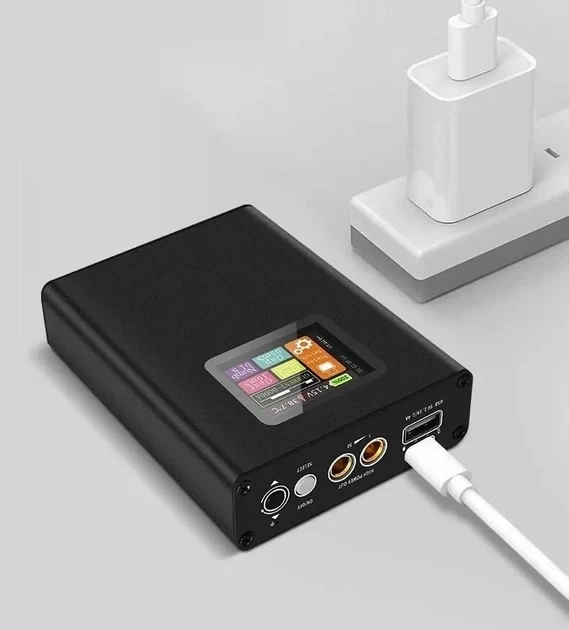

Зарядка 5.2V 2.1A

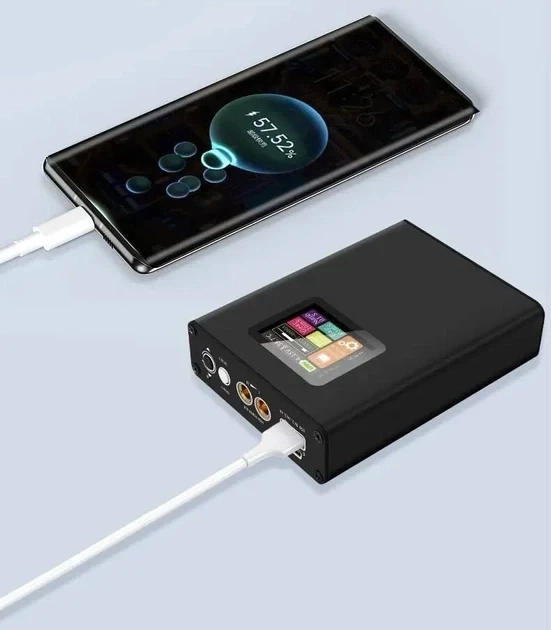

Разрядка (Повербанк) 5V 2.4A
Умеренный сварочный ток: от 6 до 800 А
Защита от перенапряжения при сварке 1120 А
Мощность: 4500 Вт (макс.)
Толщина никелевой ленты: 0,1/0,15/0,2 (0,25 полная мощность)

Размер: 11/8/3 см
Длина проводов: около 35 – 40 см.
Вес сварочного аппарата 350г
Вес электродов 80г
Вес фурнитуры 70г
Общий вес примерно 500г

Комплектация:

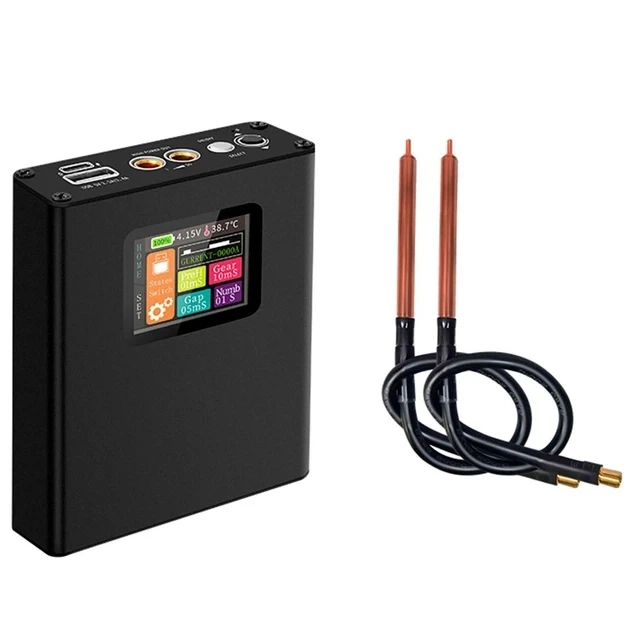

Аппарат точечной сварки
2 электрода
Лента для сварки
Кабель USB-A - USB-C
Инструкция
Картонная коробка

Защита:
от чрезмерного разряда
от перезаряда
сигнализация низкого напряжения
защита от высокой температуры
автоматическое выключение по таймеру

Руководство пользователя портативного аппарата точечной сварки.

(Перевод инструкции с китайского языка)

Распространенные ошибки новичков

Ошибка: никелевая полоска была прижата слишком сильно, что привело к прожиганию и отсутствию качественной точечной сварки. Правильно: слегка нажмите на никелевую полоску, очень легко, сила примерно такая же, как при письме шариковой ручкой.

Из собственного опыта: с лентой 0.1 лучше всего получается при разогреве 0.1 или 0.2, основной режим 14 или 17. Прижимать электродами очень легко без давления!

Ошибка: напряжение батареи низкое, устройство не полностью заряжено перед использованием, что приводит к низкой мощности. Правильно: Сварочный аппарат отправляется не полностью заряженным, чтобы обеспечить безопасность транспортировки. Зарядите инструмент до полного заряда - чтобы обеспечить наилучший эффект.

Благодарим за выбор этого изделия. Пожалуйста, внимательно прочитайте эту инструкцию перед началом работы.

Принцип работы 1

Аппарат для точечной сварки управляется двумя тройными литиевыми батареями сверхвысокой скорости. С помощью программы встроенного однокристаллического микрокомпьютера для точечной сварки импульс энергии и генерирует высокую температуру за очень короткое время. После этого никелевая лента и батарея свариваются вместе для завершения точечной сварки.

Обучение операциям 2

Обычные аппараты для точечной сварки могут контролировать только продолжительность выходного импульса, другие могут выдавать несколько импульсов, среди которых "двойной импульс точечной сварки, сначала выдает импульс предварительного нагрева, через определенный период времени, а затем происходит сварочное скрепление ", обычно встречающийся на промышленных аппаратах точечной сварки.

1. Включите питание: нажмите и удерживайте белую кнопку более 3 секунд, после звукового сигнала отображается логотип.

2. После включения нажмите белую кнопку, чтобы выбрать параметр, который нужно настроить, а черной кнопкой можно регулировать - циклически.

3. После настройки параметров в соответствии с потребностями, после того, как сварочная ручка слегка нажмет на никелевую ленту и батарею, автоматически включается выходной ток точечной сварки.

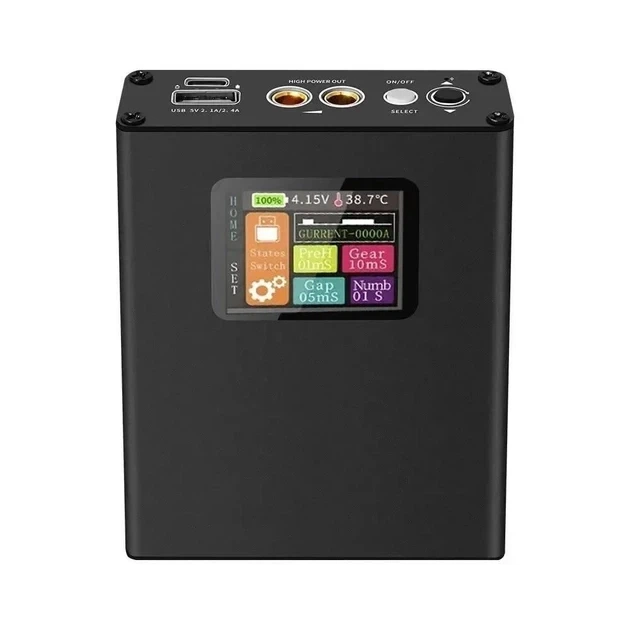

4. В это время никелевая лента может быть неплотно приварена, или пятно припоя может быть черным, поэтому надо отрегулировать предварительный и главный импульсы, в соответствии с фактической ситуацией. Белой кнопкой выбирайте параметр - Черной клавишей регулируйте По умолчанию импульс предварительного нагрева PreHt составляет 2 мс (возможно от 1 до 10мс). MainHt основной импульс от 1 - 30 мс. Задержка после прикосновения HtGaP - от 1 до 20мс. Настройка непрерывного повторения REPT от 1 до 5 раз.

Настраивайте пока паяное соединение не станет белым и прочным на разрыв.

(Далее есть таблица настроек)

5. На вогнутой и выпуклой поверхности возможно, что после предварительного нагрева материала, времени интервала не достаточно для того, чтобы никелевая лента прилипала к поверхности батареи. В это время нажмите белую клавишу, чтобы выбрать интервал, и черную клавишу чтобы увеличить время интервала, что может улучшить качество паяного соединения.

Поздравляем у вас есть нужные параметры. По этим параметрам можно приступать к сварке аккумуляторной батареи.

Повторение 3.

Для усиления контакта электрода с никелевой лентой, есть возможность применить автоматическую сварку сразу несколько раз. По умолчанию один раз, более толстая никелевая лента - можно ставить на 3, над толстая 5, эта функция не может увеличить производительность точечной сварки более чем на 0,25 мм, но она может усилить роль отдельных сварочных соединений. ( Не устанавливайте слишком короткий промежуток времени и много повторений, аппарат может перегреться.)

Знакомство с расширенным меню 5.

Расширенное меню настройки.

TOUCHhDLY

REPGAP

STOReV

SHUtDV

BEEPSnD - ЗВУК

语言选择Language - выбор языка (Английский, Китайский)

BRIGHTE - ЯРКОСТЬ

OFFTIME - ВРЕМЯ АВТООТКЛЮЧЕНИЯ

ALARmT - ТЕМПЕРАТУРА СИГНАЛИЗАЦИИ ПЕРЕГРЕВА

RECORD - ЗВУК ПЕРЕКЛЮЧЕНИЯ

FACTORY - ПЕРЕХОД К ЗАВОДСКИМ НАСТРОЙКАМ

BACKtoMainPAGE - ВОЗВРАЩЕНИЕ В ГЛАВНОЕ МЕНЮ

В соответствии с их фактическими потребностями, персонализированные настройки обычно менять не нужно.

Таблица настроек 6.

(Таблица настроек приблизительна, лучше протестировать и выработать собственные параметры настроек, многое зависит от силы нажима электродами сварочного аппарата на металлическую ленту)

Из собственного опыта: с лентой 0.1 лучше всего получается при разогреве 0.1 или 0.2, основной режим 14 или 17. Прижимать электродами очень легко без давления!

ПРОФИЛАКТИКА 7.

Проверяйте нагар на электродах - если электроды искрят, используйте наждачную бумагу для чистки.
