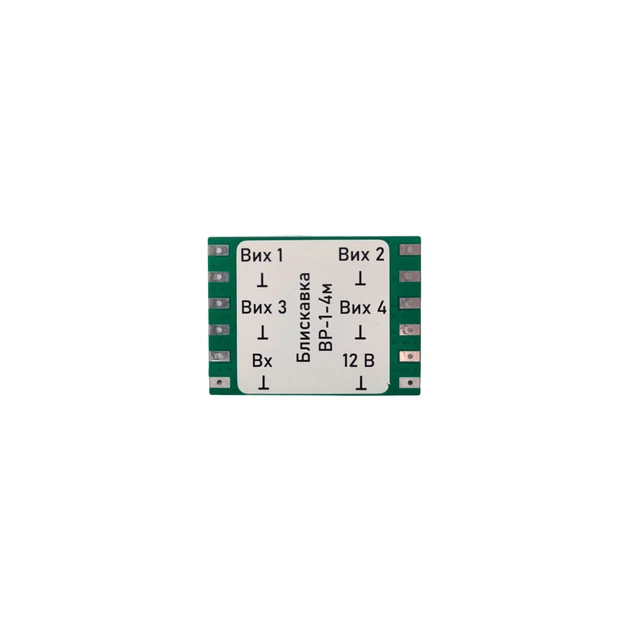

Активный видеоразветвитель ВР-1-4м Блыскавка, плата

Активный видеоразветвитель ВР-1-4м Блыскавка представляет собой устройство, специально разработанное для разветвления видеосигнала от аналоговых видеокамер на несколько устройств просмотра или записи. В отличие от многих своих аналогов, данный модуль выполнен в виде компактной печатной платы. Эта конструкционная особенность позволяет встраивать видеосплиттер прямо внутрь аппаратуры, в том числе в корпуса мониторов или видеорегистраторов, что существенно облегчает монтаж и экономит пространство.

Видеоразветвитель ВР-1-4м Блыскавка благодаря наличию одного входа и четырех выходов обеспечивает возможность подключения до четырех видеоустройств к одной камере. Примечательно, что выходное напряжение видеосигнала, в пределах 1Vpp, достигается на каждом из четырех выходов независимо от количества подключенных к разветвителю устройств, что гарантирует отличное качество изображения на всех просмотренных устройствах без излишней нагрузки на камеру, срыва синхроимпульсов.

Применение активного видеоразветвителя ВР-1-4м Блыскавка позволяет решить ряд важных задач организации сложных видеоконтрольных систем. В первую очередь он находит применение при создании наземных пультов управления для реализации одновременного контроля и записи видеосигнала с одной и той же камеры на несколько устройств, таких как мониторы, видеорегистраторы, видеоочки.

Активный видеоразветвитель ВР-1-4м Блыскавка работает в диапазоне напряжений от 9 до 14 В, при этом потребляемый ток не превышает 100 мА. Ему свойственная широкополосная передача сигнала до 10 МГц, что обеспечивает передачу изображения в высоком качестве. При этом установлен коэффициент передачи вход-выход равный 1, что позволяет сохранить оригинальное качество исходного сигнала.

Видеоразветвитель ВР-1-4м Блыскавка отличается отменной устойчивостью к экстремальным условиям эксплуатации, которое способно регулироваться в отрезках температуры от -15 до 50 °С и при относительной влажности воздуха до 95%. Также стоит отметить малые габариты активного видеоразветвителя – всего 40х30х10 мм. Наличие идеальной согласованности входного и выходного сопротивления по всем каналам в 75 ом позволяет гарантированно использовать его в любом видеотракте без возможных потерь сигнала с любыми кабелями с волновым сопротивлением 75 Ом.
