Цифровой осциллограф DSO-TC3 с функцией тестера транзисторов и генератора сигналов - это многофункциональное устройство объединяет цифровой осциллограф, тестер транзисторов и генератор сигналов, что делает его универсальным инструментом для радиолюбителей, инженеров и мастеров по ремонту электроники. Оснащен цветным TFT-дисплеем 2,4 дюйма, удобным управлением и высокой точностью измерений. Частота дискретизации составляет 10 МС/с, полоса пропускания 500 кГц, поддерживается измерение сигнала напряжения до 400 В. Реализованы функции триггера: автоматический, одиночный и обычный, а также кнопка AUTO для мгновенной настройки.
Тестер транзисторов автоматически определяет и измеряет биполярные транзисторы (NPN/PNP), MOSFET (N/P-канал), JFET, IGBT, диоды, тиристоры, конденсаторы, резисторы, индукторы и другие компоненты, а также распознает выводы автоматически. Встроенный генератор сигналов поддерживает шесть форм сигналов: синусоида, прямоугольная, импульсная, треугольная, пилообразная волна и постоянный ток, с регулируемой частотой 1-100 кГц, выходным напряжением 0-3,3 В и регулируемым коэффициентом заполнения 0-100%.

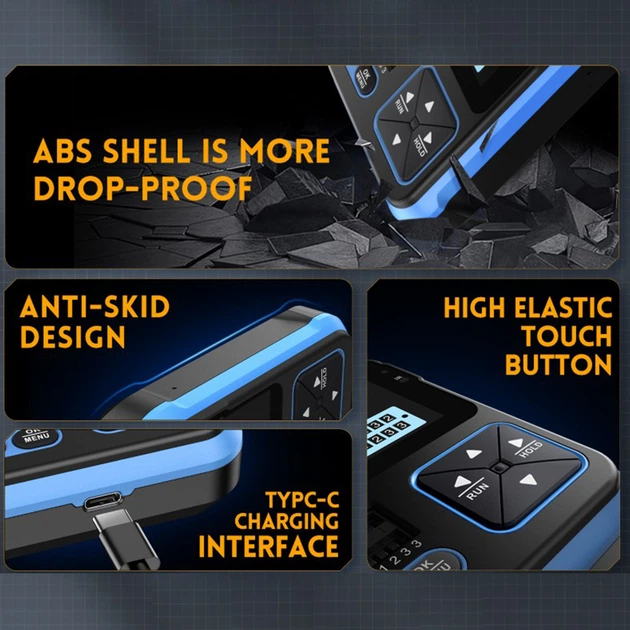

Дополнительно устройство поддерживает измерение входного напряжения 0-40 В, работу с датчиком температуры DS18B20 и датчиком температуры и влажности DHT11, проверку целостности цепей, измерение диодов до 32 В и выход ШИМ. Компактный размер 110×76×30 мм делает прибор удобным для переноски. Корпус из ABS-пластика устойчив к механическим повреждениям, нескользящий дизайн обеспечивает удобство использования. Встроенный складной кронштейн позволяет удобно размещать прибор на рабочей поверхности.
Батарея емкостью 1500 мАч обеспечивает длительное время автономной работы, зарядка осуществляется через USB Type-C. Дисплей с высоким разрешением обеспечивает четкую картинку даже при ярком освещении. Прибор подходит для отладки микроконтроллеров, ремонта бытовой и автомобильной электроники, тестирования компонентов и диагностики схем, а также выполнения электронных DIY-проектов.
Технические характеристики:
Дисплей: 2,4-дюймовый цветной TFT-экран Аккумулятор: литиевый Емкость аккумулятора: 1500 мАч Интерфейс зарядки: USB Type-C Размеры: 110 × 76 × 30 мм Вес: 345 г Частота дискретизации: 10 МС/с Полоса пропускания: 500 кГц Входное сопротивление: 1 МОм Максимальное входное напряжение: 400 В Тип соединения: AC/DC Диапазоны тестового напряжения: 10 мВ – 10 В Вертикальная чувствительность (x1): 1 мкс – 10 с Режимы триггера: автоматический, нормальный, одиночный Тип триггера: нарастающий/спадающий Функция заморозки формы сигнала: да Автоматическое измерение: да Функции тестера транзисторов:
Конденсаторы: 25 пФ – 100 мФ Резисторы: 0,01 Ом – 50 МОм Индукторы: 10 мкГн – 1000 мкГн Батареи: 0,1 – 4,5 В Входное напряжение: 0 – 40 В Температура (DS18B20): 0 – 85 ℃ Температура и влажность (DHT11): 0 – 60 ℃, 5 – 95% влажности Функции генератора сигналов:
Синусоида: 1 – 10 кГц, 0 – 3,3 В, 50% Прямоугольный сигнал: 1 – 100 кГц, 3,3 В, 50% Импульсная волна: 1 – 100 кГц, 3,3 В, 0 – 100% Треугольная волна: 1 – 10 кГц, 0 – 3,3 В, 50% Пилообразная волна: 1 – 10 кГц, 0 – 3,3 В, 0 – 100% Постоянный ток (DC): 0 – 3,3 В
Комплект поставки:
Цифровой осциллограф FNIRSI DSO-TC3 – 1 шт. Зонд P6100 для высоковольтных измерений – 1 шт. Адаптер – 1 шт. Тестовые крючки – 3 шт. Кабель с зажимом крокодил – 1 шт. Кабель USB Type-C для зарядки – 1 шт. Руководство пользователя – 1 шт. Упаковка – 1 шт. Тип: Цифровой осциллограф
