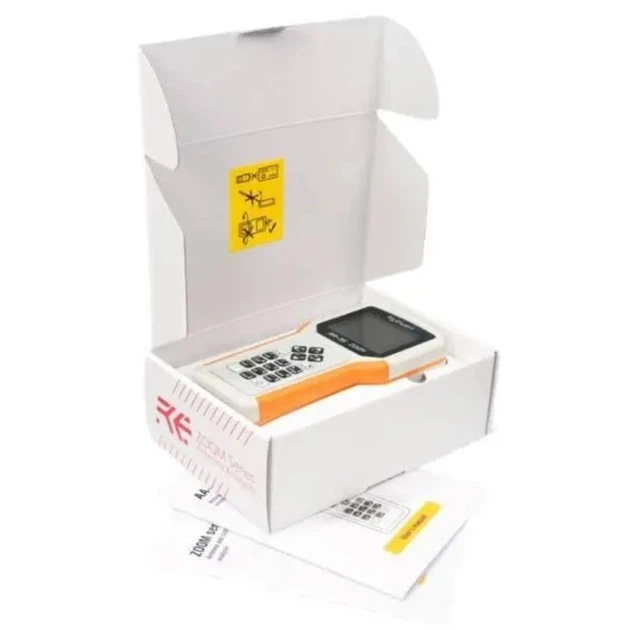

Антенний аналізатор RigExpert AA-35 ZOOM

Антенний аналізатор RigExpert AA-35 ZOOM

Аналізатор розроблено для вимірювання КСХ (коефіцієнт стоячої хвилі), зворотніх втрат, втрат в кабелі та інщих параметрів кабелів та антенних систем в діапазоні від 60 кГц до 35 МГц.

Вбудована функція ZOOM робить графічні вимірювання особливо ефективними.

Наступні задачі легко вирішуються використанням цього аналізатору:

• Швидка перевірка антен
• Налаштування антени
• Вимірювання КСХ  на декількох частотах
• Вимірювання КСХ та імпедансу антени і порівняння їх до і після певної події (дощу, урагану и т.п.)
• Виготовлення коаксіальних ліній та вимірювання їх параметрів
• Тестування кабелів та виявлення їх пошкоджень
• Вимірювання ємності та індуктивності реактивних навантажень

Особливості:

Режими роботи:
–    КСХ на одній або декількох частотах
–    КСХ, зворотні втрати, R, X, Z, L, C на одній частоті
–    КСХ графік, 20 – 500 точок
–    R, X графік, 20 – 500 точок
–    графік Сміта, 20 – 500 точок
–    графік зворотніх втрат, 20 – 500 точок
–    Кабельні утиліти (втрати і характеристичний імпеданс)

Опціональне open-short-load калібрування.

ВЧ вихід:
–    Тип роз’єму: UHF (SO-239)
–    Форма вихідного сигналу: прямокутна, 0.06 до 55 МГц
–    Вихідна потужність: +13 dBm (при 50 Ом навантаженні)

Живлення:

• Дві 1.5В алкалінові батарейки, типу AA
• Два 1.2В Ni-MH акумулятори, типу AA *
• Максимум 4 години безперервного вимірювання, максимум 2 дні в режимі очікування при повністю заряджених акумуляторах
• Коли аналізатор підключено до комп’ютеру чи DC адаптеру з USB роз’ємом, він живиться від цих джерел

Інтерфейс:

• 320×240 кольоровий TFT дисплей
• Вологозахищена клавіатура, 6·3 клавіш
• Багатомовні меню та підказки
• USB-підключення до персонального комп’ютера

Характеристики:

• Габаритні розміри: 103x207x37 мм
• Діапазон вимірювань частот: від 0.1 до 35 МГц
• Роз'єм: UHF (SO-239)
• Крок вводу частоти: 1 кГц
• Вимірювання для систем: 25, 50, 75 та 100-Ом
• Діапазон вимірювання КСХ: Від 1 до 100 в цифровому режимі, від 1 до 10 в режимі графіку
• Відображення КСХ: Цифрове або у вигляді аналогового індикатору
• Діапазон R та X: 0…10000, -10000…10000 в цифровому режимі, 0…1000, -1000…1000 в режимі графіку
• Вага: 310 г (без АКБ)
• Напруга живлення: 1.5В алкалінові батарейки, типу AA, або 1.2В Ni-MH акумулятори, типу AA
• Робоча температура: 0 C ... + 40 C

RigExpert AA-35 ZOOM виготовлено в Україні.

Специфікація може змінюватись без попереднього повідомлення.

* Акумулятори не включені в комплект аналізатору.
