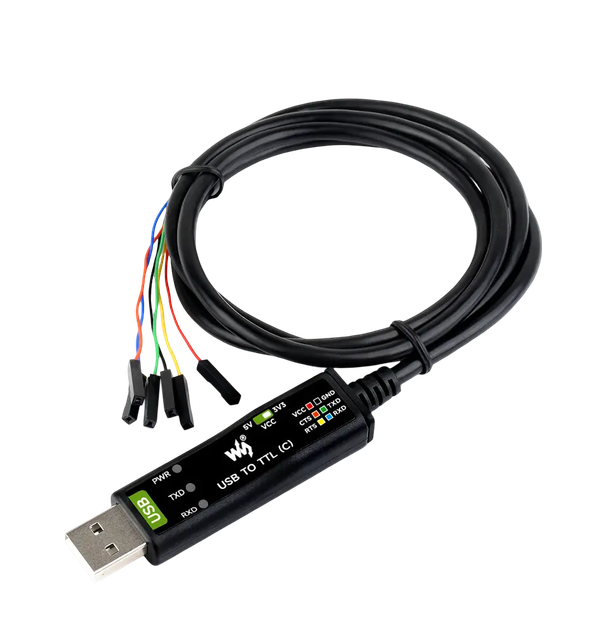

Промислювальний USB TO TTL (C) 6pin серійний кабель
Оригінальний чіп FT232RNL | Стабільна передача | Багато пристроїв | Багато систем
Придатний для налагодження серійного порту промислювального обладнання з апаратним керуванням потоком
Промислювальний USB TO TTL 6pin серійний кабель використовує оригінальний чіп FT232RNL, має вбудовані індикатори живлення та сигналу, підтримує перемикання рівня напруги 3.3V/5V, вбудований самовідновлювальний запобіжник, схеми захисту від ESD та IO діодів тощо.
Технічні характеристики
| Категорія продукту | Промислювальний USB TO TTL серійний кабель |
| Схема чіпу | FTDI оригінальний FT232RNL |
| Хост-порт | USB |
| Швидкість передачі даних | 300bps ~ 3Mbps |
| Порт пристрою | UART |
| USB порт | Роз'єм: USB-A
Захист: самовідновлювальний запобіжник, захист ESD |
| UART порт | Роз'єм: окремий 6pin жіночий заголовок
Захист: IO захисний діод |
| Індикатори | PWR: індикатор живлення, вмикається при USB з'єднанні та виявленні напруги
TXD: індикатор TX, вмикається під час передачі даних USB портом
RXD: індикатор RX, вмикається під час передачі даних портом пристрою |
| Кабель | Чорний, оболонка PVC, загальна довжина 1м |
Вбудовані оригінальні чіпи
Використовує оригінальні чіпи FT232RNL, забезпечуючи кращу стабільність та сумісність
Підтримка кількох систем
Сумісна з популярними системами: Win7/8/8.1/10/11, Mac, Linux, Android...

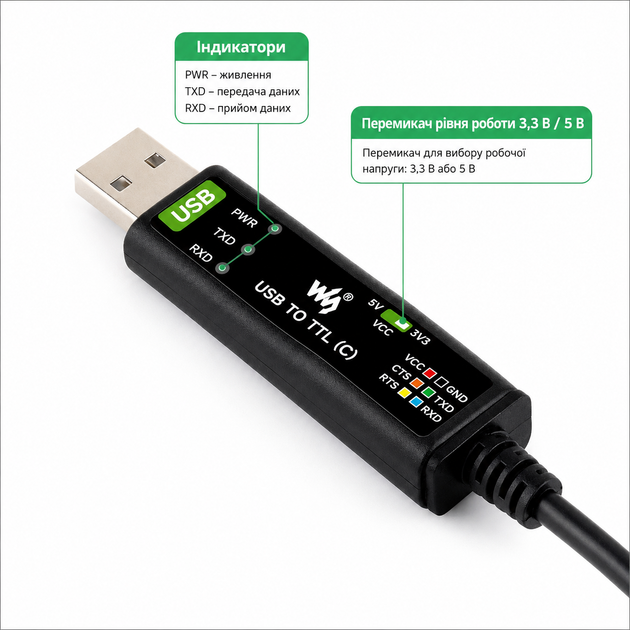

Три LED індикатори
Легко перевіряйте статус роботи, зручно для програмування / налагодження
Визначення контактів
| VCC | Вихід 3.3V або 5V, налаштовується перемикачем |
| GND | Земля |
| TXD | Підключення до MCU.RXD (напрямок сигналу: MCU.RX << FT232 << PC.TX) |
| RXD | Підключення до MCU.TXD (напрямок сигналу: MCU.TX >> FT232 >> PC.RX) |
| RTS | Підключення до MCU.CTS (напрямок сигналу: MCU.CTS << FT232 << PC.RST) |
| CTS | Підключення до MCU.RTS (напрямок сигналу: MCU.RTS >> FT232 >> PC.CTS) |
Габаритні розміри
* Наведені вище розміри вимірюються вручну і можуть мати деякі похибки
Ресурси та послуги
Керівництво вибору
| Номер деталі | USB TO TTL | USB TO TTL (B) | USB TO TTL (C) | USB TO TTL (D) |
| | | |
| КАТЕГОРІЯ ПРОДУКТУ | Промислювальний USB TO TTL конвертер | Промислювальний USB TO TTL серійний кабель |
| Чіп | FT232 | CH343G | FT232 |
| Швидкість передачі даних | 300bps ~ 3Mbps | 50bps ~ 6Mbps | 300bps ~ 3Mbps |
| Апаратне керування потоком | Підтримується | Не підтримується |
| Підтримка ОС | Win7/8/8.1/10/11, Mac, Linux, Android |
| USB порт | Роз'єм: USB-A
Захист: перезавантажувальний запобіжник, захист ESD |
| UART порт | Роз'єм: 8PIN захищений заголовок
Захист: IO захисний діод | Роз'єм: окремий 6pin жіночий заголовок
Захист: IO захисний діод | Роз'єм: окремий 4pin жіночий заголовок + SH1.0 3PIN захищений роз'єм
Захист: IO захисний діод |
| Індикатори | PWR: індикатор живлення, вмикається при USB з'єднанні та виявленні напруги
TXD: індикатор TX, вмикається під час передачі даних USB портом
RXD: індикатор RX, вмикається під час передачі даних портом пристрою |
