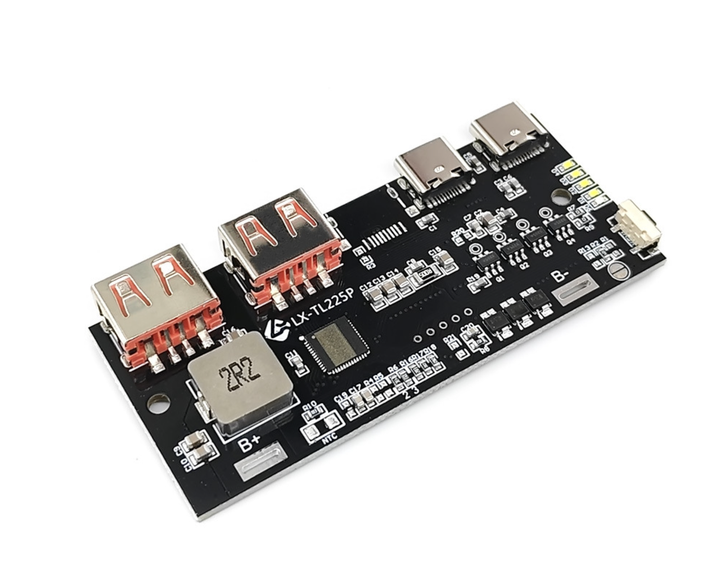

Контроллер заряда LiFePO4 22.5Вт модуль LX-TL225R для PowerBank QC/PD 2хType-C

Модуль зарядки LX-TL225R предназначен для эффективной зарядки LiFePO4 аккумуляторов 3.2V с поддержкой быстрой зарядки до 22.5W через протоколы QC/PD. Оснащен двусторонним портом Type-C (вход 4.5V-5.5V, легкая нагрузка на выводе), двумя USB-A портами для высокотокового вывода (до 5A). Управление осуществляется кнопкой: однократное нажатие активирует USB-A и Type-C порты и дисплей, двойное — выключает их (Type-C остается активным при внешнем питании). Имеет защиту от перегрузки, короткого замыкания и перенапряжения.

Для подключения аккумулятора используются терминалы B+/B-, требующие толстых и коротких проводов (мин. 10A). Идеально подходит для DIY-проектов благодаря компактному размеру 71х30 мм.

Инструкция по использованию кнопки:

• Однократное нажатие: активирует порты USB-A (высокий ток) и Type-C (легкая нагрузка).
• Двойное нажатие: отключает порты USB-A и Type-C (Type-C активен для входа при внешнем питании).

Характеристики:
• Модель: LX-TL225R
• Тип аккумулятора: LiFePO4 3.2V
• Входное напряжение: 4.5V-5.5V Type-C
• Максимальный ток: 5A
• Мощность: до 22.5W
• Эффективность: до 96% зарядка, 95% вывод
• Протоколы: QC2.0/3.0/4.0/4+, PD2.0/3.0/PPS, VOOC, DASH, WARP
• Защита: от перегрузки, короткого замыкания, перенапряжения
• Порты: 2 Type-C (двусторонний), 2 USB-A (вывод до 5A), B+/B- (терминалы)
• Интерфейс: кнопочное управление
• Размер: 71х30 мм

• Требования к проводам: толстые, короткие, минимум 10A для B+/B-
