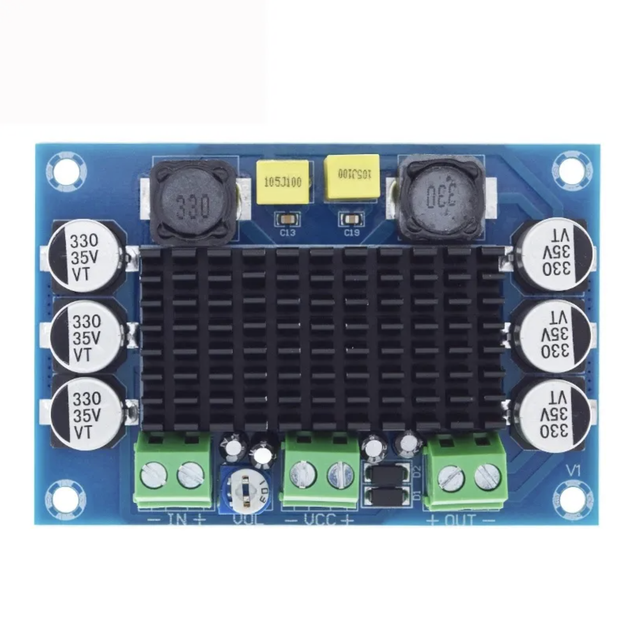

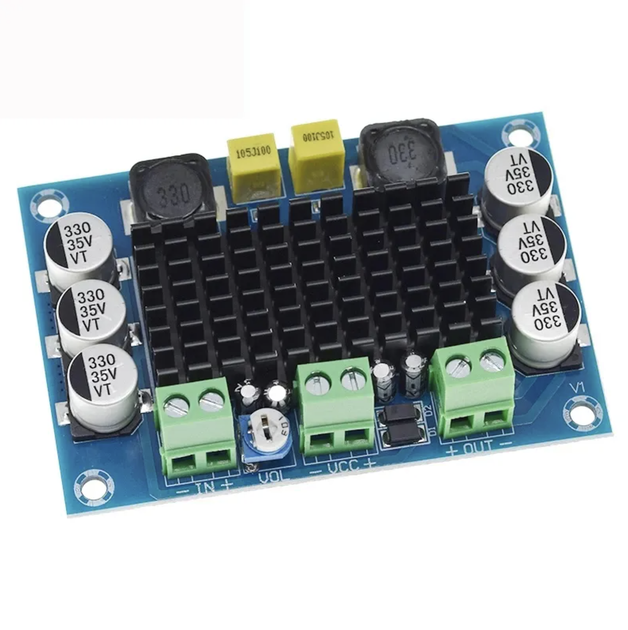

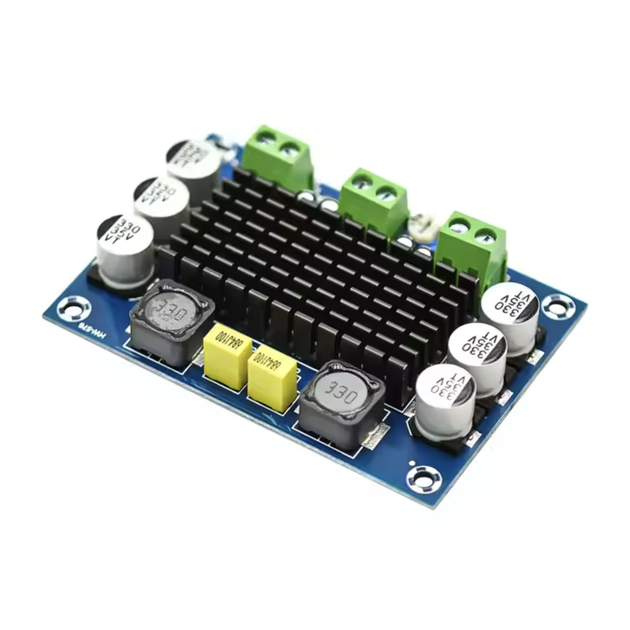

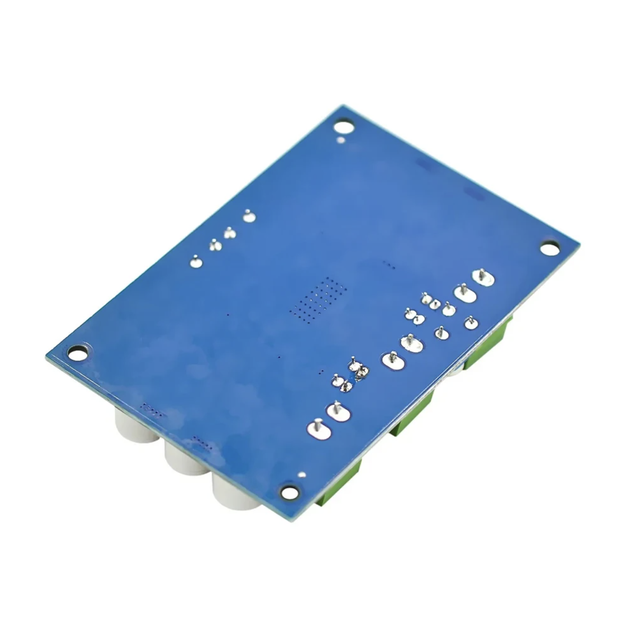

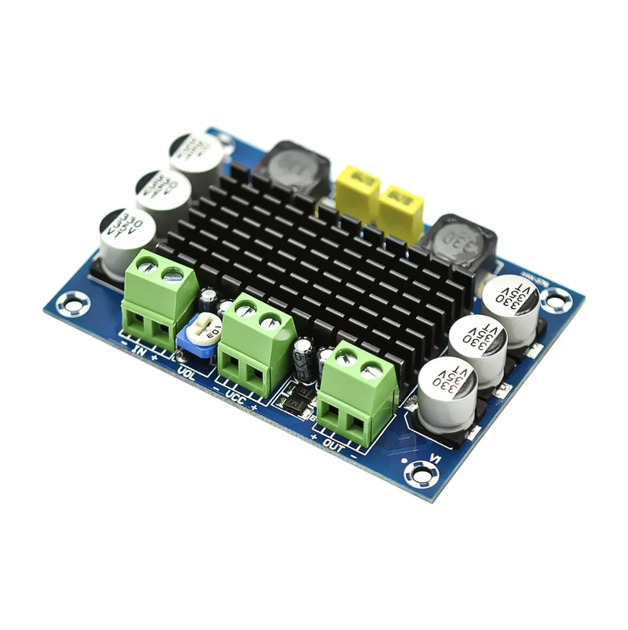

Плата усилителя звука TPA3116D2 моно 100Вт 2-8Ом

Одноканальный аудиоусилитель XH-M542 на базе микросхемы TPA3116D2 – это компактное и мощное решение для создания качественной аудиосистемы. Плата работает в классе D, обеспечивая высокую эффективность (до 90%) и мощность до 100 Вт при нагрузке 2 Ом и питании 24 В. Подходит для домашних аудиосистем, DIY-проектов, колонок, сабвуферов. Оснащена защитой от перенапряжения, перегрева, короткого замыкания и DC-смещения. Благодаря низкому уровню искажений (THD <0.1% при низкой мощности) и отношению сигнал/шум 100 дБ плата обеспечивает чистый и громкий звук. Проста в установке, компактна (79×54×16 мм) и совместима с динамиками 2–8 Ом.

Инструкция по использованию:
1. Подключите источник питания DC 12–26 В (рекомендуется 24 В, 4–5 А).
2. Подсоедините динамик с сопротивлением 2–8 Ом (для 100 Вт – 2 Ом).
3. Подайте аудиосигнал через входной разъем (3.5 мм или RCA).
4. Включите питание и отрегулируйте громкость.
Примечание: Используйте качественный источник питания и обеспечьте охлаждение при длительной работе на максимальной мощности.

Характеристики:
- Микросхема: TPA3116D2 (класс D)
- Тип: Моно (PBTL режим)
- Напряжение питания: DC 12–26 В (рекомендуется 24 В)
- Выходная мощность: до 100 Вт (2 Ом, 24 В, 10% THD)
- Сопротивление динамиков: 2–8 Ом
- Сигнал/шум: 100 дБ
- Частотный диапазон: 20 Гц – 20 кГц
- Защита: от перенапряжения, перегрева, короткого замыкания, DC-смещения

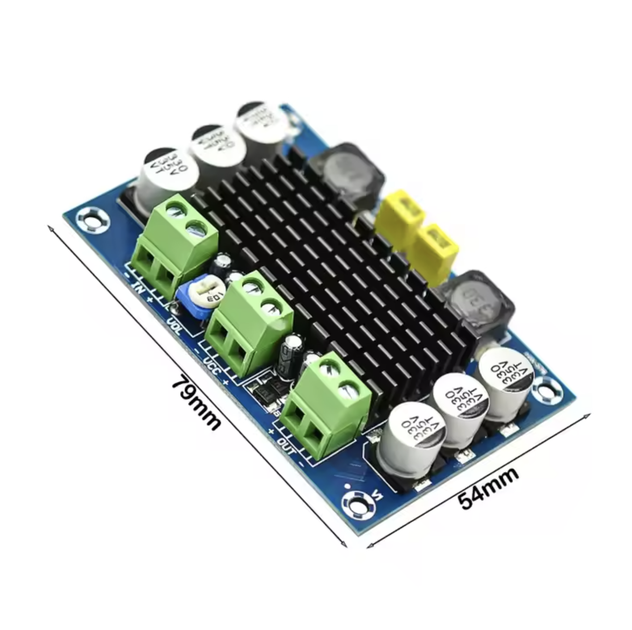

- Размеры: 79×54×16 мм

- Вес: ~50 г
