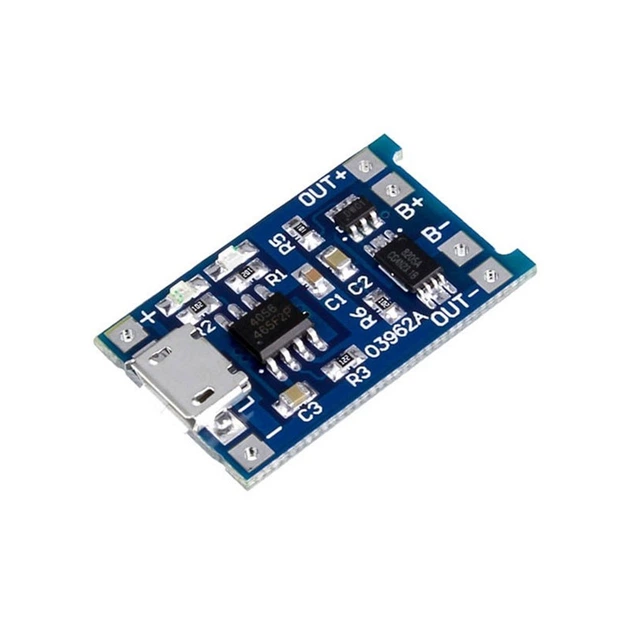

Контроллер заряда для литиевых батарей TP4056 micro USB

Зарядное устройство с защитой от переразряда. Используется для зарядки Li-ion батарей и контроля их разрядки, заряжает до напряжения 4.2В током 1А. Есть возможность регулировать ток заряда (с помощью замены резистора R3).

Микросхема TP4056 защищает батарею от переразряда (когда напряжение на ней падает ниже 2.4В). Также модуль содержит элементы защиты от переполюсовки и токовую защиту. Входное напряжение может подаваться как с помощью подпаянных проводов, так и с помощью разъема микро-USB.

Для начала заряда подключите кабель USB или подайте напряжение 5В на выводы (IN+)(IN-), аккумулятор(без встроенной защиты разряда) подключите к выводам (B+) (B-), нагрузка, которую будет питать батарея можно подключать к выводам OUT+ OUT- (при зарядке батареи нагрузку желательно отключать, если она не рассчитана на напряжение 4,2В).
Красный светодиод сигнализирует о зарядке, зеленый (в некоторых версиях плат синий) сообщает, что зарядка закончена.

Внимание! Во время заряда микросхема TP4056 может нагреваться до 100 град.С. Это не является неисправностью модуля. Для улучшения охлаждения можно использовать такие мини-радиаторы или активное охлаждение с помощью вентилятора 5В в паре с радиатором.

Характеристики:

• входное напряжение: 4.5 - 5.5В
• конечное напряжение зарядки: 4.2В
• напряжение защиты разряда: 2.4В
• ток зарядки: 1А
• ток разрядки: до 6 А
• разъем подключения ЗУ: Micro-USB
• диапазон рабочих температур: -10° до +85°
• Размер: 27,75х17,25 мм

Ток зарядки настраивается заменой резистора R3(1,2кОм) на 3 контакте TP4056, по умолчанию: 1А

Резистор (кОм).  Ток заряда.

30                         50

20                         70

10                         130

5                           250

4                           300

3                           400

2                           580

1.66                      690

1.5                        780

1.33                      900

1.2                        1000
