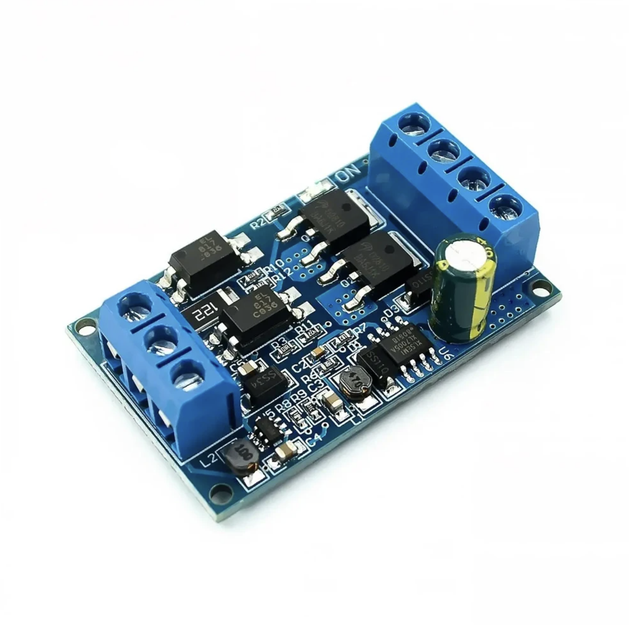

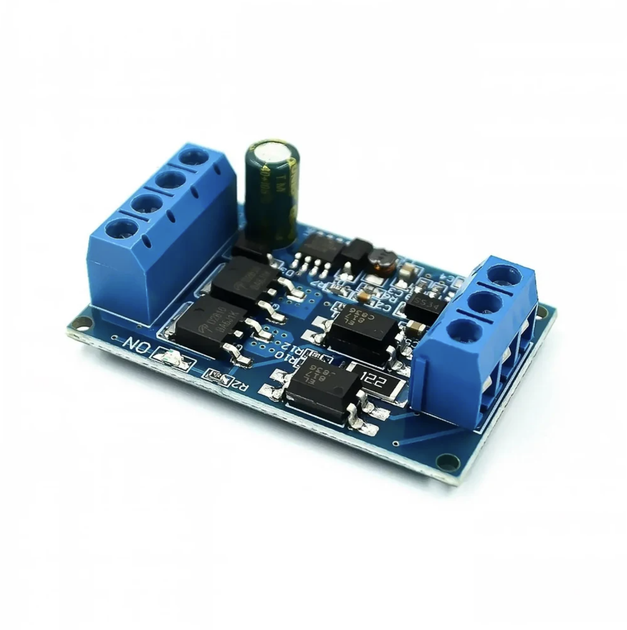

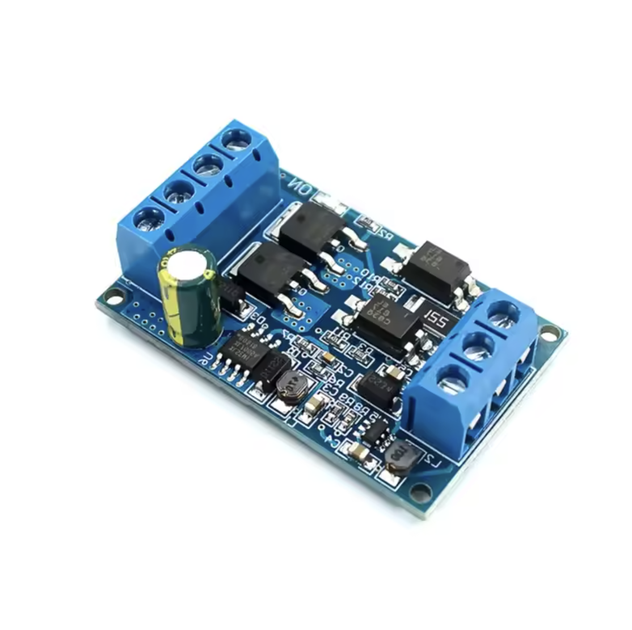

MOSFET триггер с ШИМ регуляцией 4-60V 10A 600W модуль драйвера

MOSFET триггер с ШИМ регуляцией 4-60V 10A 600W – это модуль драйвера триггерного переключателя на базе МОП-транзисторов для управления мощными нагрузками. Поддерживает рабочее напряжение 4-60 В постоянного тока и непрерывный ток до 10 А (15 А с дополнительным охлаждением), обеспечивая мощность до 600 Вт. Модуль совместим с триггером высокого (3.0-24 В) и низкого уровня (0.0-0.6 В), а также ШИМ-управлением (частота 0-2.5 кГц), что позволяет плавно регулировать скорость двигателей, яркость светодиодов или работу клапанов. Двойной параллельный активный выход MOS с низким внутренним сопротивлением гарантирует высокую эффективность. Идеально подходит для Arduino, ПЛК, управления двигателями, LED-освещением, насосами и соленоидными клапанами. Компактные размеры (46×29×15 мм) упрощают интеграцию в проекты.

Инструкция по использованию:

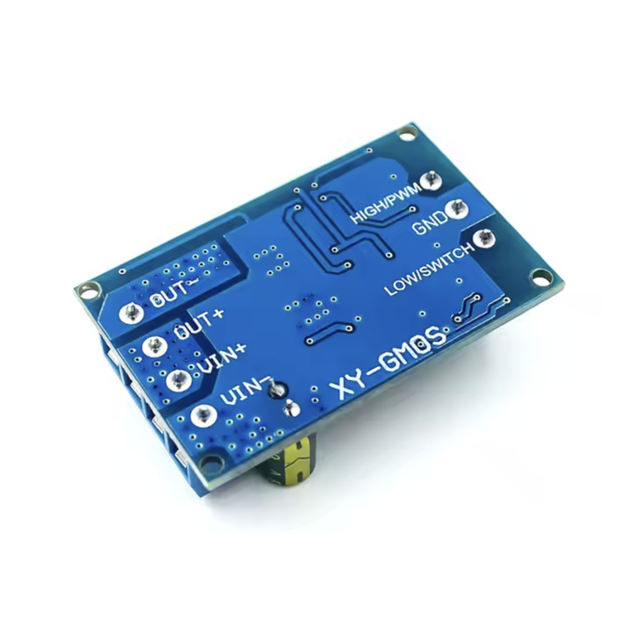

1. Подключите источник питания (4-60 В DC) к входным клеммам (VIN+, VIN-).
2. Подсоедините нагрузку (двигатель, LED и т.д.) к выходным клеммам (OUT+, OUT-).
3. Для управления подайте сигнал триггера (3.0-24 В для высокого уровня, 0.0-0.6 В для низкого) или ШИМ-сигнал (0-2.5 кГц) к контакту SIG.
4. Для Arduino: подключите GND Arduino к -V модуля, цифровой пин (например, D9 для ШИМ) к SIG.
5. Для тока свыше 10 А установите радиатор с термопастой для охлаждения MOSFET.
6. Для индуктивных нагрузок (двигатели, соленоиды) добавьте защитный диод параллельно клеммам нагрузки.
Примечание: Избегайте напряжения сигнала в диапазоне 0.6-3.0 В, так как это может привести к нестабильной работе МОП-транзистора. Обеспечьте охлаждение при высоких токах. Проверяйте подключение перед подачей питания, чтобы избежать повреждения модуля.

Характеристики:
- Тип: MOSFET модуль драйвера триггерного переключателя
- Рабочее напряжение: 4-60 В DC
- Выходная мощность: 600 Вт
- Максимальный ток: 10 А (15 А с радиатором)
- Управляющий сигнал: Высокий уровень (3.0-24 В), низкий уровень (0.0-0.6 В)
- ШИМ-управление: Частота 0-2.5 кГц
- Выход: Двойной параллельный активный MOS
- Размеры: 46×29×15 мм

- Применение: Двигатели, LED-освещение, насосы, соленоидные клапаны, Arduino, ПЛК
