Склерометр (молоток Шмидта) для измерения прочности бетона, профессиональный механический измеритель - твердометр МШ-225 (ZC3-A)

Склерометр (молоток Шмидта) для измерения прочности

Склерометр – это надежный и простой в использовании механический прибор, предназначенный для неразрушающего контроля прочности бетона и других строительных материалов (кирпич, камень). Этот инструмент, также известный как молоток Шмидта, незаменим для инженеров, строителей и специалистов по техническому надзору для оперативной оценки качества конструкций непосредственно на объекте.

Принцип действия прибора основан на измерении высоты отскока ударника после его столкновения с поверхностью бетона. Величина отскока (показание R) пропорциональна прочности материала на сжатие и переводится в конкретные значения (МПа) с помощью калибровочных таблиц, поставляемых с прибором.

Область применения:

• Оперативный контроль качества бетона на строительных площадках.
• Обследование и диагностика существующих зданий и сооружений.
• Определение однородности бетона в конструкциях.
• Выявление зон с низкой прочностью.
• Контроль набора прочности бетона с течением времени.

Основные преимущества:

• Простота и надежность: Полностью механическая конструкция не требует источников питания, что гарантирует готовность к работе в любых условиях.
• Высокая точность: Прибор откалиброван на заводе и обеспечивает стабильные и повторяемые результаты согласно отраслевым стандартам.
• Мобильность: Компактные размеры и небольшой вес позволяют легко переносить прибор и проводить измерения в труднодоступных местах.
• Долговечность и ремонтопригодность: Прочный металлический корпус защищает внутренние механизмы, а наличие в комплекте запасной пружины и инструментов для обслуживания обеспечивает длительный срок службы.

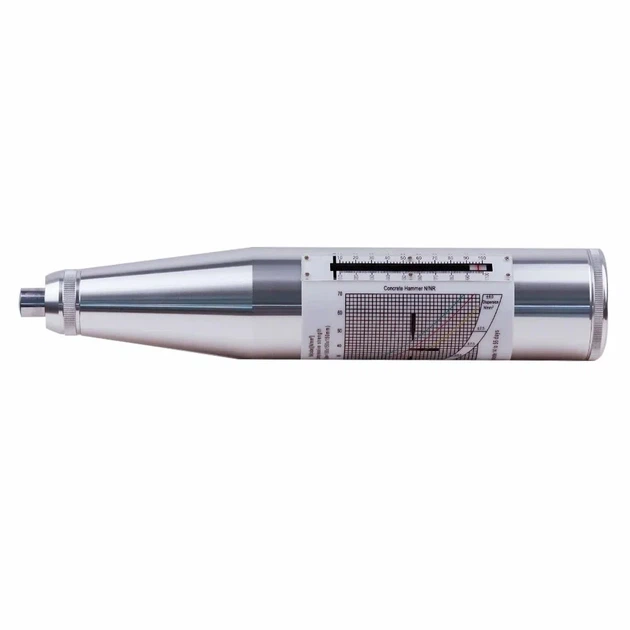

• Удобство: Стрелочный индикатор фиксирует значение отскока, что позволяет считывать показания без спешки после проведения удара.

Технические характеристики:

• Сила (энергия) удара: 2,207 Дж (стандартная, соответствует большинству мировых стандартов)
• Диапазон измерения прочности: 10–60 МПа
• Твердость ударного наконечника: 60 HRC
• Точность показаний: ±0,5 R
• Радиус сферы ударного наконечника: 25 мм
• Тарировочное значение на наковальне: 80 ± 2
• Вес: ~ 1.3 кг

Инструкция по пользованию склерометром

Для получения точных результатов необходимо четко следовать методике измерений.

Шаг 1: Подготовка поверхности

1. Выбор участка: Выберите для тестирования гладкий и ровный участок конструкции, желательно без трещин, раковин и близко подходящей к поверхности арматуры.
2. Очистка: Поверхность должна быть сухой и чистой. Удалите любой рыхлый слой бетона, штукатурку, краску или грязь.
3. Шлифовка: С помощью абразивного камня (входит в комплект) зашлифуйте тестовый участок до получения гладкой поверхности. Это необходимо для обеспечения плотного контакта прибора.

Шаг 2: Проведение измерения

1. Позиционирование: Плотно прижмите склерометр к подготовленной поверхности строго перпендикулярно ей.
2. Нажатие: Медленно и плавно нажимайте на корпус прибора, пока не произойдет удар (сработает боек). Не делайте рывков.
3. Фиксация показаний: После удара, удерживая прибор прижатым к поверхности, нажмите кнопку сбоку корпуса. Это зафиксирует стрелку на шкале.
4. Считывание результата: Отведите прибор от поверхности и считайте значение отскока (R) по шкале, на которое указывает стрелка.

Шаг 3: Обработка результатов

1. Серия измерений: Для одной зоны контроля необходимо провести серию из 9-12 измерений. Расстояние между точками ударов должно быть не менее 25-30 мм.
2. Отбраковка: Отбросьте наименьшее и наибольшее значение из серии. Если разница между максимальным и минимальным значениями в оставшихся показаниях превышает установленную норму, всю серию измерений следует повторить.
3. Усреднение: Вычислите среднее арифметическое значение отскока (R) для оставшихся показателей.
4. Определение прочности: С помощью калибровочных графиков или таблиц, которые находятся в инструкции к прибору, найдите соответствующее значение прочности бетона в МПа для вашего среднего показателя R. Учитывайте поправочные коэффициенты (например, на направление удара — горизонтальное, вверх, вниз).

Шаг 4: Техническое обслуживание

• Регулярно очищайте прибор от пыли и грязи.
• Периодически проверяйте калибровку прибора на специальной стальной наковальне.

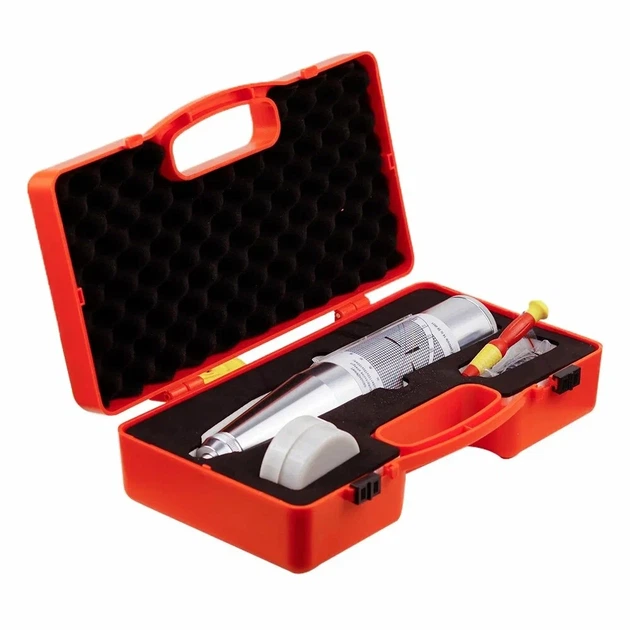

• Храните склерометр в защитном кейсе, идущем в комплекте.

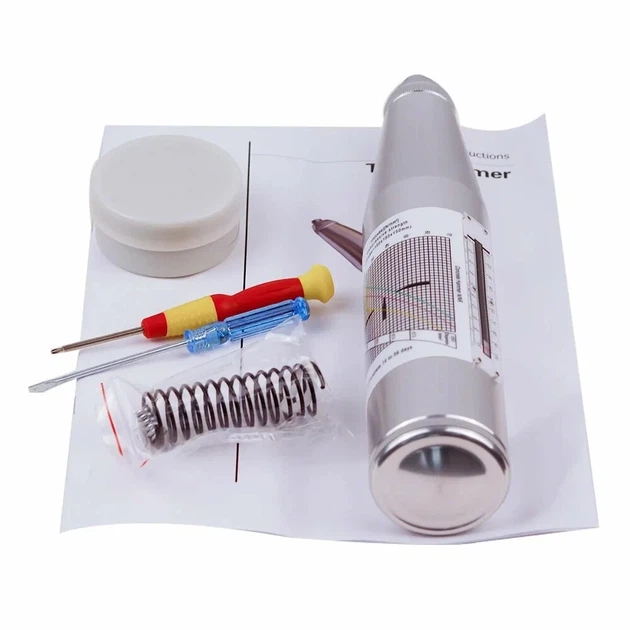

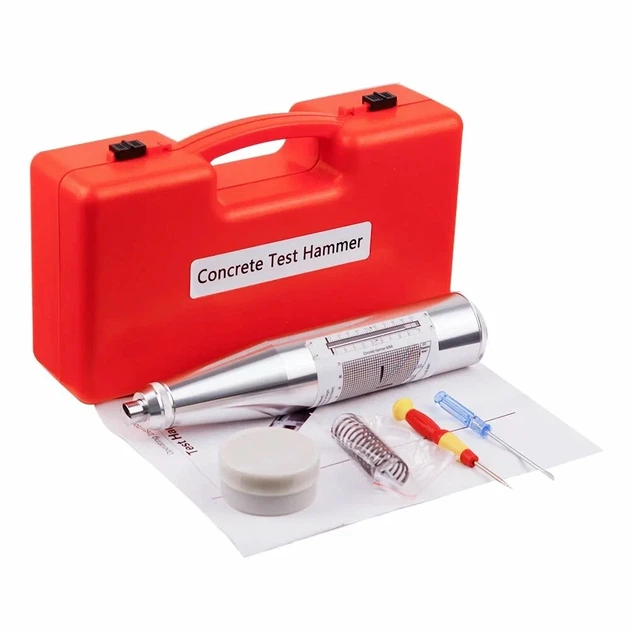

Комплектация:

• Склерометр
• Абразивный камень (шлифовальный) в контейнере
• Запасная пружина
• Отвертка крестовая
• Отвертка плоская
• Инструкция по эксплуатации с калибровочными таблицами
• Прочный пластиковый кейс для хранения и транспортировки
