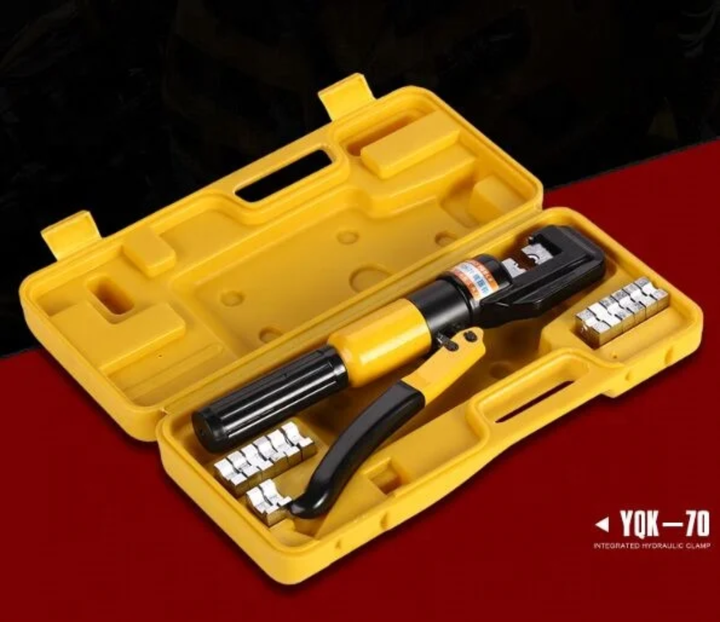

Пресс-клещи гидравлические (4-70 мм 2) для опрессовки кабельных наконечников и гильз ZBTools (zb8523)

Пресс-клещи гидравлические (4-70 мм 2) для опрессовки кабельных наконечников и гильз zb8523 ZBTools

Тип привода Гидравлический
Материал рукояти Резина (TPR)
Усилия 8 т
Ход штока 12 мм
Изолированные клеммы
4 мм²
6 мм²
10 мм²
16 мм²
25 мм²
35 мм²
50 мм²
70 мм²
Рабочая жидкость Гидравлическое масло #20
Тип клемм Изолованные клеммы
.
В качестве рабочей жидкости применяют гидравлическое масло. Данное решение позволяет снизить физические затраты монтажника по сравнению с работой механическими клещами.

Запрещается применять в качестве рабочей жидкости:
коррозионно-активные вещества;
масло с вкраплениями воды.

Для обжима необходимо выполнить 11 шагов:
Удалить изоляцию необходимой длины с кабеля или провода.
Вставить жилу проводника очищенным от изоляции концом в наконечник или гильзу (необходимо соблюдать правила безопасности).
Использовать ось из головки.
Установить полуформы матрицы в головку. Номер матрицы должен соответствовать номеру наконечника.
Поместить проводник с наконечником в фигурном пазу между полуформами матрицы.
Установить ось в головку.

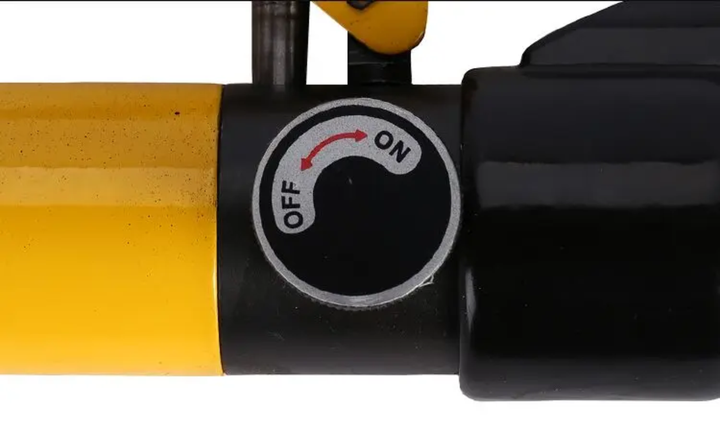

Повернуть винт в положение «ON» (оборот по часовой стрелке на 180 °).
Осуществить качающие движения ручкой пока торцы матрицы не стыкутся. Обжать гильзы от центра к краям. После того, как торцы матрицыюлье не перемещать ручку.
Повернуть винт в положение «OFF» (против часовой стрелки на 180 °).
Использовать обпрессовочный проводник из матрицы (если надо достать ось из головки).
Звести ручки агрегату.

Меры предосторожности
запрещается работать с проводами, находящимися под напряжением и разбирать изделие при проведении обжима;
если эксплуатация долго не шла по пути, следует заменить рабочую жидкость;
в случае течи гидравлического масла в процессе обжима немедленно поверните винт в положение «OFF», вытяните провод из матрицы и сведите ручки;
в процессе хранения:
среда не должна содержать коррозионно-активных веществ;
изделие заправлено рабочей жидкостью;
головка обработана консервационной смазкой.
