RS485 - TTL, Модуль SP3485, Коммуникационный модуль RS485 Breakout

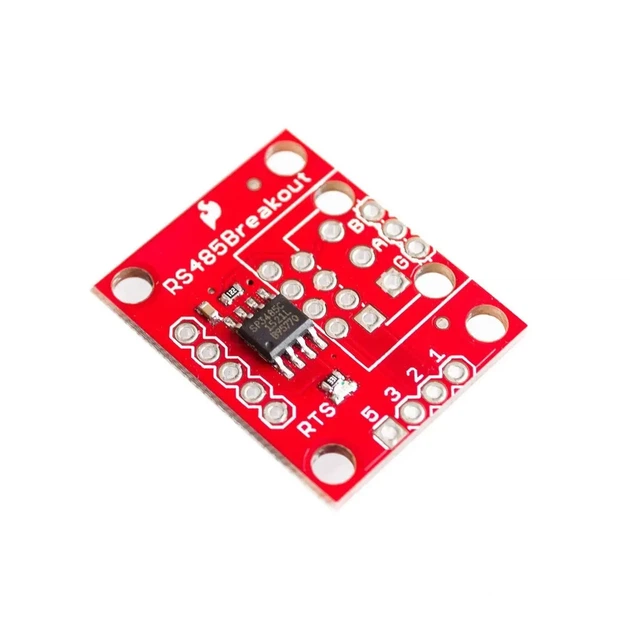

Это коммутационная плата для ИС приемопередатчика RS-485 SP3485, которая преобразует последовательный поток UART в RS-485. SP3485 - полудуплексный приемопередатчик, поэтому он может обмениваться данными только в одном направлении, но он может достигать скорости передачи до 10 Мбит / с. Эта плата требует очень небольшого количества энергии и может работать от одного источника постоянного тока + 3,3 В. Эта коммутационная плата включает в себя приемопередатчик RS-485 SP3485, конденсатор фильтра и другие компоненты, показанные на схеме. Мы разделили выход RS-485 на три различных соединения: (1) разъем RJ-45, (2) 3-контактный винтовой зажим 3,55 мм и (3) 3-контактный разъем с шагом 0,1 дюйма; ни один из этих выходных разъемов не приходят заселены. Характеристики: Полностью оснащен приемопередатчиком RS-485 SP3485 и вспомогательными компонентами Работает от одного источника + 3,3 В Совместимость с логикой + 5,0 В Вход / выход RS-485 разбит на разъем RJ-45, винтовой зажим 3,5 мм и разъем с шагом 0,1 дюйма Включить драйвер / приемник, подключенный к линии RTS Диапазон входного синфазного напряжения от -7 В до + 12 В Позволяет подключать до 32 трансиверов на последовательной шине Защита от короткого замыкания на выходе драйвера
