Bluetooth модуль HC-05, плата расширения

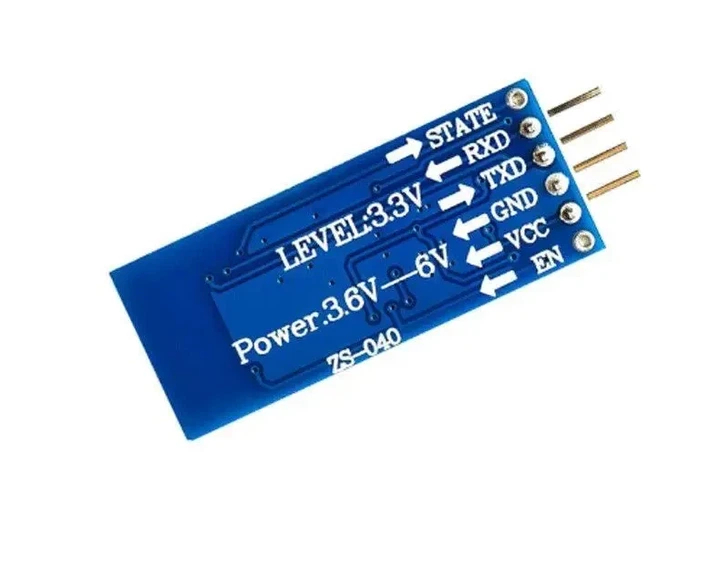

1. Основной модуль использует HC-05 из модуля, интерфейс вывода, включая VCC, GND, TXD, RXD, KEY контакт, Bluetooth статус подключения контакт (STATE), не подключен к выходу низкого, подключен к выходу высокого! 2. Светодиодная индикация состояния Bluetooth-соединения, быстрая вспышка означает отсутствие Bluetooth-соединения, медленная вспышка означает вход в режим AT, двойная вспышка означает, что Bluetooth был подключен и открыть порт. 3. На нижней плате установлен анти-реверсивный диод, с 3.3V LDO, входное напряжение 3.6~6V, ток около 30mA, когда не сопряжен, около 10mA после сопряжения, входное напряжение запрещено превышать 7V! 4. Уровень интерфейса 3.3V, может быть напрямую подключен к различным микроконтроллерам (51, AVR, PIC, ARM, MSP430 и т.д.), 5V микроконтроллеры также могут быть напрямую подключены без MAX232 не может пройти через MAX232! 5. Эффективное расстояние 10 метров (уровень мощности CLASS 2) 6. поддержка от 4800bps ~ 1382400bps стандартной скорости передачи данных
