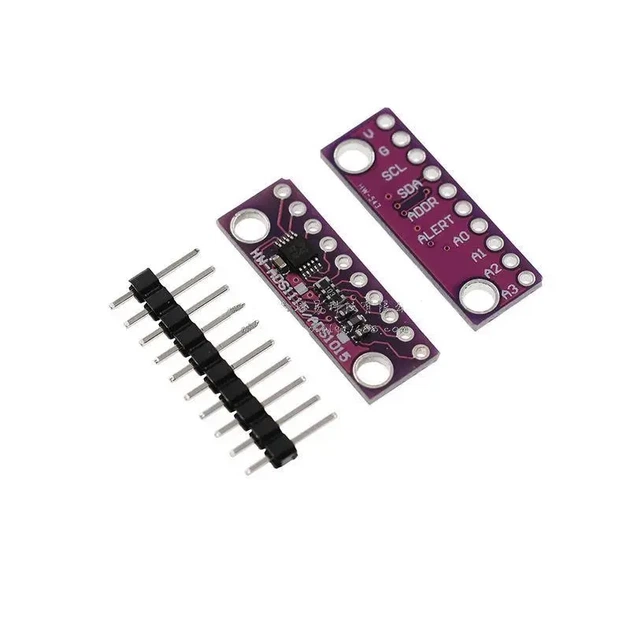

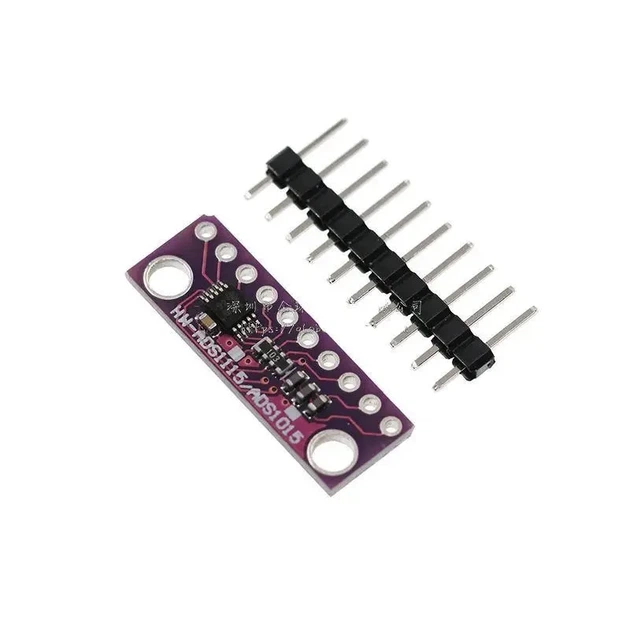

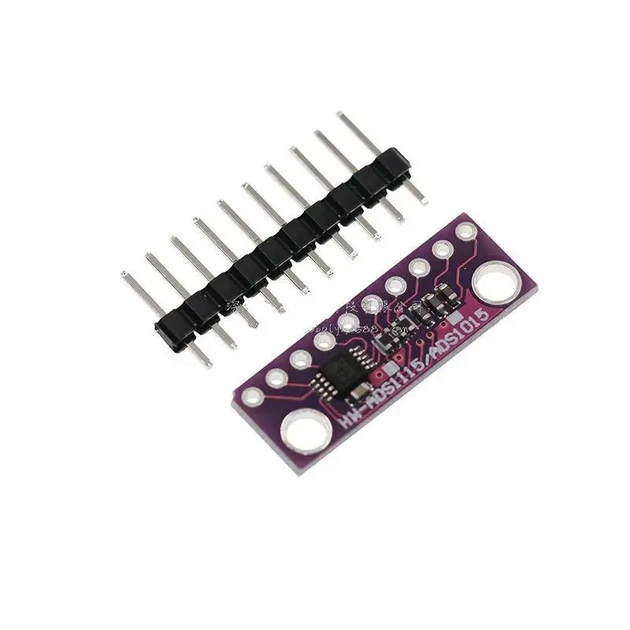

АЦП модуль, 16-бит ADS1115 I2Cс

Для микроконтроллеров без аналого-цифрового преобразователя или при необходимости использования более точного АЦП ADS1115 обеспечивает 16-битную точность при 860 отсчетах в секунду по интерфейсу I2C. Микросхема может быть сконфигурирована как 4 канала одностороннего ввода или два дифференциальных канала. Приятным бонусом является наличие программируемого усилителя коэффициента усиления (до x16), который позволяет увеличить малые односторонние/дифференциальные сигналы до полного диапазона. Нам нравится этот АЦП тем, что он может работать от 2В до 5В по питанию/логике, может измерять большой диапазон сигналов и очень прост в использовании. Это отличный 16-битный преобразователь общего назначения. Чип довольно маленький, поэтому он поставляется на разрывной плате с ферритами, чтобы сохранить AVDD и AGND в спокойном состоянии. Интерфейс осуществляется через I2C Широкий диапазон питающего напряжения: от 2,0 В до 5,5 В. Низкое потребление тока: непрерывный режим: всего 150 мка однократный режим: автоматическое выключение Программируемая скорость передачи данных: от 8sps до 860sps Внутреннее опорное напряжение с малым дрейфом Внутренний осциллятор Внутренний pga Интерфейс i2c: адреса с возможностью выбора контактов Четыре односторонних или два дифференциальных входа Программируемый компаратор Эта плата/чип использует 7-битные адреса i2c в диапазоне 0x48-0x4b, выбираемые с помощью перемычек.
