Бесконтактный емкостной сенсорный датчик MPR121 Breakoutv12, контроллер клавиатура платы разработки

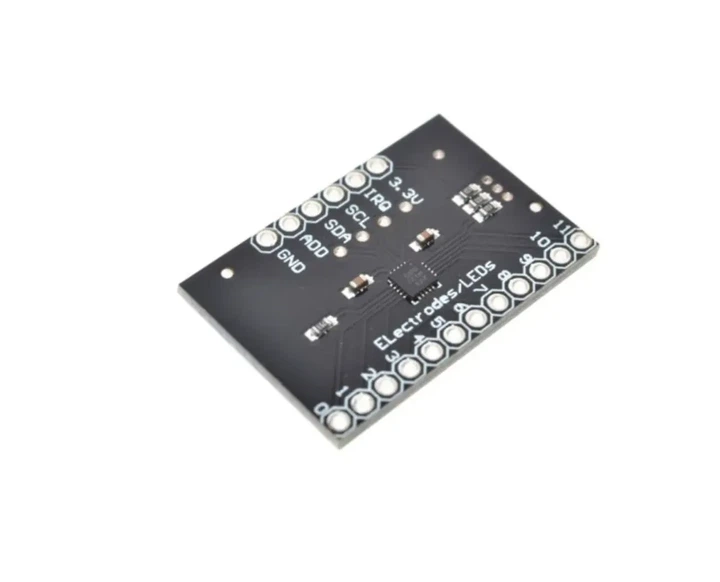

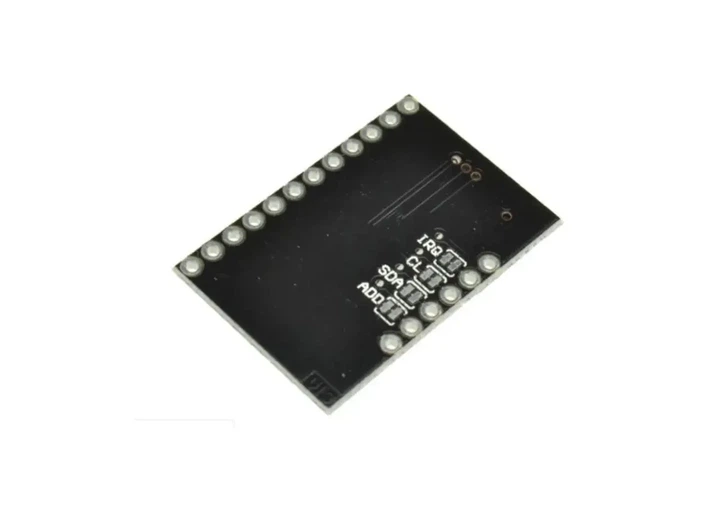

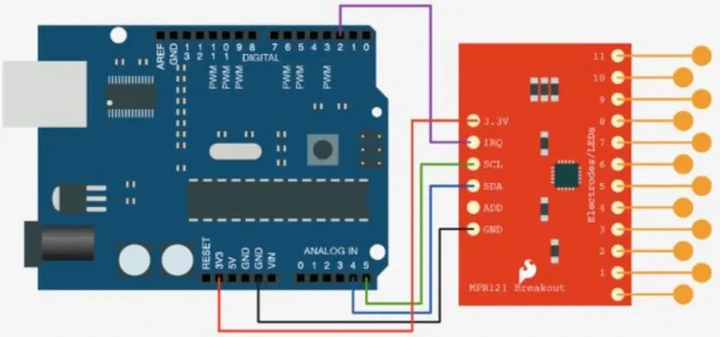

MPR121 - это контроллер емкостного сенсорного датчика, управляемый через интерфейс I2C. Микросхема может управлять до двенадцати отдельных электродов, а также аналоговым тринадцатым электродом. MPR121 также имеет восемь выводов драйвера светодиодов. Если эти выводы не сконфигурированы как электроды, то они могут быть использованы для управления светодиодами. В нижней части платы расположены четыре перемычки, все из которых по умолчанию установлены (выключены). Адресная перемычка заземляет контакт ADD. Это означает, что по умолчанию I2C-адрес микросхемы равен 0x5A. Если вам нужно изменить адрес микросхемы (замкнув ADD на другой вывод) , не забудьте сначала включить перемычку. Перемычка также соединяет выводы SDA. SCL и прерывания к подтягивающим резисторам 10k. Если подтягивающие резисторы вам не нужны, вы можете разомкнуть перемычку, перерезав соединяющие их дорожки. На плате это не указано, поэтому напряжение питания должно быть между 2,5 и 3,6 В постоянного тока. Вывод VREG соединен с землей через конденсатор 0,1uF, что означает, что Вы не сможете запустить MPR121 в режиме низкого напряжения питания (1,71-2,75 В постоянного тока), если не модифицируете плату. Размеры: 3 см x 2 см.
