Усилитель сигнала EDUP EP-AB070 (915 МГц, 8 Вт)

Мощный двухнаправленный усилитель (8 Вт / 39 дБм) для диапазона 900–930 МГц. Идеальное решение для увеличения дальности работы дронов, систем ELRS/LoRa, промышленного IoT и систем безопасности. Обеспечивает стабильную связь, имеет сверхнизкий уровень шума и прочный алюминиевый корпус.

Детальное описание:

EP-AB070 — это высокоэффективный двухнаправленный усилитель мощности (бустер), разработанный для оборудования, работающего в частотном диапазоне 900 — 930 МГц (центральная частота 915 МГц). Устройство имеет один канал на передачу и один на прием, позволяющий значительно расширить зону покрытия беспроводных сетей передачи данных и видео.

Благодаря использованию передовых технологий модуляции, этот бустер увеличивает дистанцию связи, сохраняя при этом скорость передачи данных и обеспечивая высокую устойчивость к помехам. Компактный дизайн, высокая линейность и надежность делают его идеальным выбором для управления дронами, телеметрии, промышленных датчиков и систем аварийной связи.

Области применения:

Дроны и БПЛА: Увеличение дальности управления и телеметрии (совместимость с системами типа ELRS 915 МГц).

Промышленный IoT: Расширение сети датчиков и контроллеров.

Системы «Умный дом»: Покрытие больших площадей и устранение «мертвых зон».

Беспроводные камеры: Усиление сигнала видеонаблюдения.

Аварийная связь: Обеспечение надежного соединения в сложных условиях.

Ключевые особенности и преимущества:

Высокая мощность: Выходная мощность до 8 Вт (39 дБм) гарантирует значительное улучшение качества сигнала и стабильности линку.

Чистый сигнал: Ультранизкий коэффициент шума (< 1.2 дБ) обеспечивает четкий и стабильный прием даже слабых сигналов.

Универсальное питание: Широкий диапазон входного напряжения 12 В – 24 В позволяет легко интегрировать устройство в различные системы питания (например, бортовые сети).

Plug-and-Play: Не требует установки драйверов или сложной настройки ПО — устройство готово к работе сразу после подключения.

Надежность: Прочный корпус из алюминиевого сплава эффективно отводит тепло и защищает электронику от повреждений.

Компактность: Легкий вес и малые габариты идеально подходят для мобильных и встроенных применений.

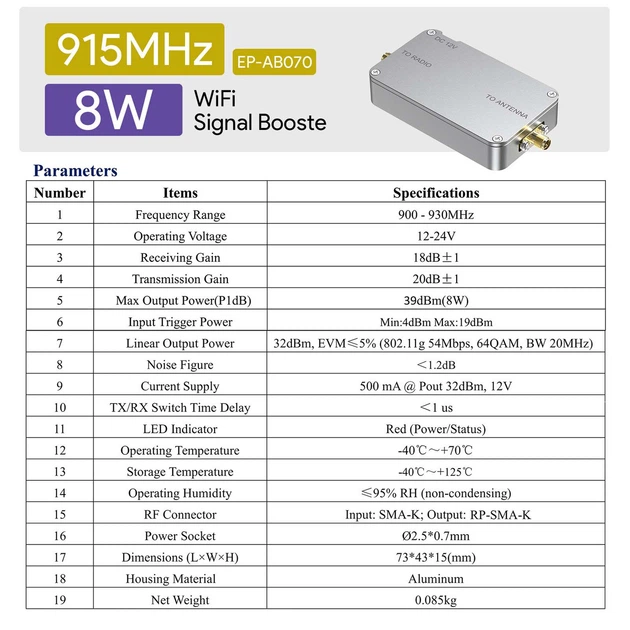

Технические характеристики:

Параметр Значение

Модель EP-AB070

Рабочий диапазон частот 900 – 930 МГц

Рабочее напряжение 12 – 24 В

Коэффициент усиления (Прием / Receiving Gain) 18 дБ ± 1

Коэффициент усиления (Передство / Transmission Gain) 20 дБ ± 1

Максимальная выходная мощность (P1dB) 39 дБм (8 Вт)

Входная мощность триггера (Input Trigger Power) Мин: 4 дБм, Макс: 19 дБм

Линейная выходная мощность 32 дБм (EVM ≤5% @ 802.11g 54Mbps, 64QAM, 20MHz)

Коэффициент шума (Noise Figure) < 1.2 дБ

Потребление тока 500 мА @ Pout 32 дБм (при 12 В)

Задержка переключения TX/RX < 1 мкс

LED индикация Красный (Питание/Статус)

Рабочая температура -40°C ~ +70°C

Температура хранения -40°C ~ +125°C

Влажность при эксплуатации ≤95% RH (без конденсации)

ВЧ разъемы (RF Connector) Вход: SMA-K (мама); Выход: RPSMA-K (мама, реверсивный)

Разъем питания Ø2.5 * 0.7 мм

Габариты (Д×Ш×В) 73 х 43 х 15 мм

Материал корпуса Алюминий

Вага нетто 0.085 кг (85 г)
