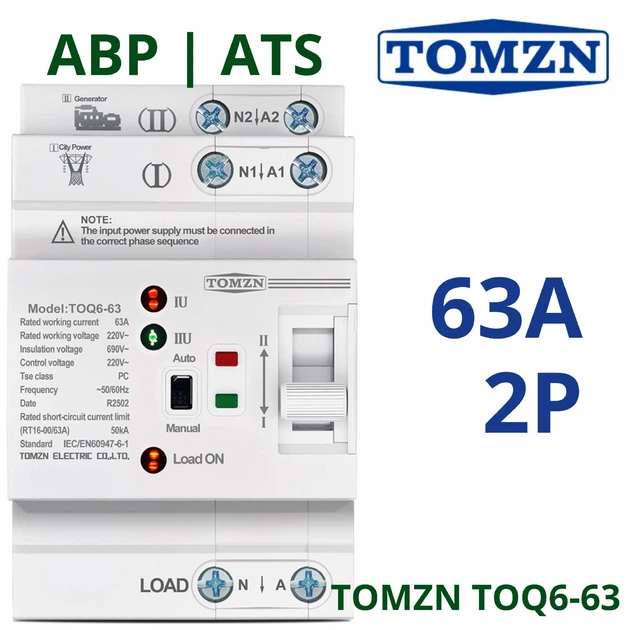

TOMZN TOQ6‑63 2P — двухполюсный автоматический переключатель ввода резервного питания, предназначенный для работы в однофазных электрических сетях с номинальным током до 63А. Устройство обеспечивает автоматическое и/или ручное переключение между основным и резервным источником питания, обеспечивая бесперебойное питание важного оборудования, такого как офисное оборудование, серверы, системы отопления и другие устройства, требующие стабильного источника энергии.
Характеристики:
- Тип устройства: Автоматический ввод резерва (ATS / АВР).
- Номинальный ток: 63А.
- Количество полюсов: 2P (фаза + нейтраль).
- Напруга: 220–240 В, переменный ток (AC), 50/60 Гц.
- Время переключения: Меньше 50 мс — для минимизации перерывов в подаче энергии.
- Монтаж: На DIN-рейку, 35 мм, стандартный модульный корпус.
- Материал контактов: Медь/серебро для надежности соединений.
- Температурний режим: Рабочая температура от +5 до +40 °C.
- Размеры: 110x68x78 мм.
- Вес: 0.5 кг.
Дополнительная информация:
- Номинальное изоляционное напряжение: 690 В.
- Импульсная стойкость: 8 кВ.
- Клас перемикача (PC): Может включаться под нагрузкой без короткого замыкания.
- Номинальный ток короткого замыкания (Iq): 50 кА.
- Защитный предохранитель: RT 16-00-63A.
- Управляющее напряжение: AC 220 В, 50 Гц.
- Время переключения операций (время): <50 мс для включения, возврата и переключения без потерь в питании.
- Продолжительность жизни устройства: ≥5000 механических циклов, ≥1500 электрических циклов.
- Категория использования: AC-31B.
- Рабочие условия: Напряжение от 85% до 110% от номинала.
ВНИМАНИЕ!!! Для всех АВР! Внимательно следуйте инструкцию!
- Если выбран автоматический режим (AUTO), переключать вручную АВР запрещено! Для переключения вручную сначала измените режим работы на ручной (Manual) и только затем переключайте основной переключатель.
- Производители указывают на диапазон напряжения, при котором АВР сохраняет работоспособность: от 85% до 110% от номинального напряжения 220/230 В. Гарантируется нормальное автоматическое переключение при входном напряжении от 190 до 250 В. Выход подаваемого напряжения за указанные рамки, приводит к перегоранию обмотки. Поэтому дополнительно к АВР необходимо установить минимум реле напряжения (с установленным диапазоном рабочего напряжения АВР).
- С учетом п.2 категорически не рекомендуется работа с инверторами и генераторами, в которых происходит "плавное", а не скачковое появление выходного напряжения. В таком случае НЕСКОЛЬКО устанавливать задержку подачи напряжения.
- Обязательно нужно соблюдать правильность подключения всех "нулов" и правильности чередования фаз. Несоблюдение даже одного из условий приводит к выходу АВР из строя — или сразу, или через некоторое время.
Подключение и безопасность:
- Только для специалистов: Все подключения и настройки должны выполняться квалифицированными монтажниками.
- Переключение режимов (MANUAL/AUTO): Категорически запрещено переключать режимы АВР (ручной/автоматический) под напряжением, поскольку это может привести к повреждению устройства или контактов.
- Перед монтажем: Всегда отключайте все источники питания перед началом работ.
- Защита АВР: Использование АВР без защитных устройств значительно повышает риск его выхода из строя из-за перегрузки или высокого напряжения (это не является гарантийным случаем).
Применение:
Идеально подходит для использования в системах резервного питания, где требуется минимальное время переключения и высокая надежность работы.
