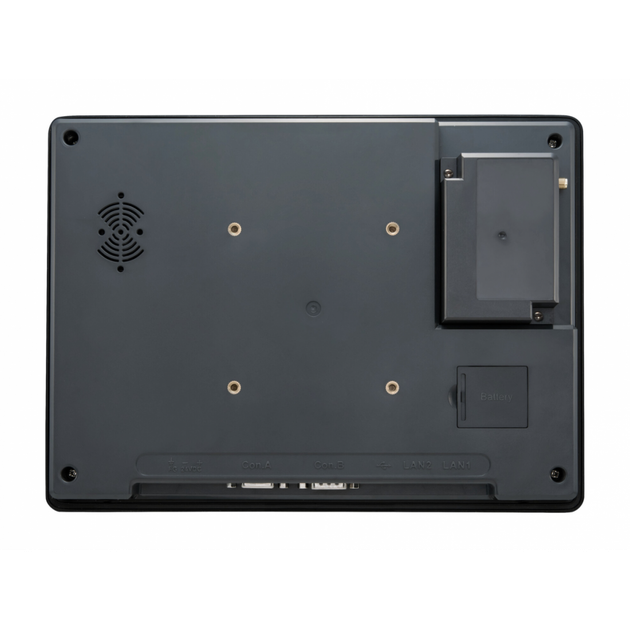

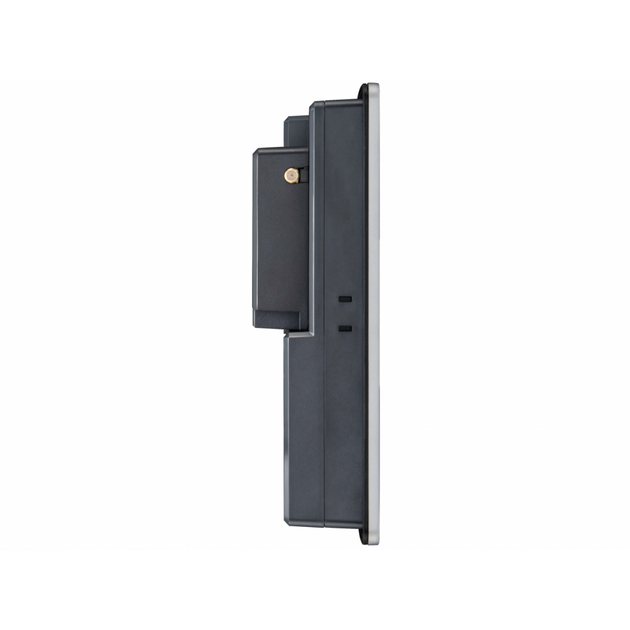

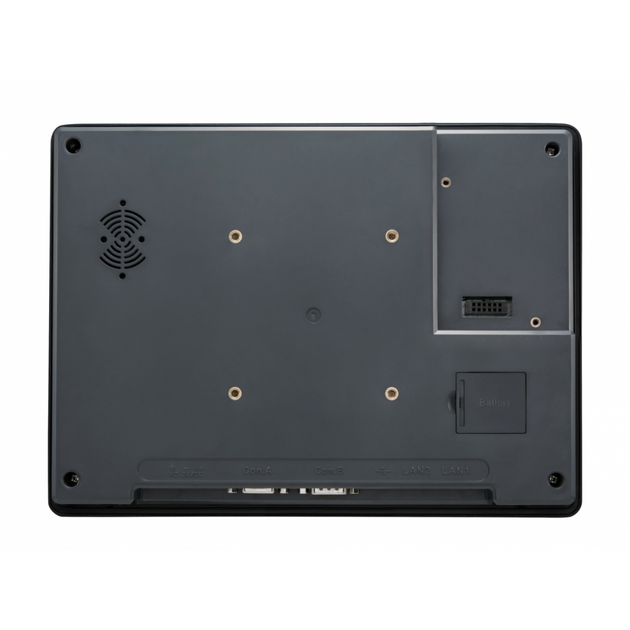

Панель оператора WEINTEK CMT3108XH з функцією PLC

Weintek cMT3108XH – потужна HMI нового покоління з IIoT та PLC‑функціоналом

Weintek cMT3108XH – це 10‑дюймова промислова панель оператора з високою продуктивністю, розширеними комунікаційними можливостями та підтримкою сучасних IIoT‑технологій. Вона поєднує HMI, IIoT‑шлюз, локальний CODESYS‑PLC та SQL‑клієнт в одному корпусі, що робить її оптимальним рішенням для SCADA‑систем, MES‑інтеграції та Індустрії 4.0.

Компактність із потужним функціоналом:

• 10.1‑дюймовий WVA‑дисплей 1240×800 пікселів із високою контрастністю та яскравістю;
• 16,7 млн кольорів та чітке відображення візуальних елементів;
• Ємнісний сенсор True‑Flat із підтримкою жестів та роботи в рукавичках;
• ⏱RTC – годинник реального часу для коректного маркування історії тривог, архівів та подій.

Візуалізація та управління процесами:

• Мнемосхеми, тренди, графіки, гістограми та індикатори в реальному часі;
• Alarm & Event Management – керування тривогами з повною історією подій;
• Recipe Management – збереження та швидке перемикання технологічних режимів;
• Підтримка макросів – створення користувацьких алгоритмів та нестандартної логіки без зовнішнього ПЛК.

Комунікації та IIoT

• Подвійний Ethernet (LAN1/LAN2, 10/100/1000 Мбіт/с) – розділення внутрішньої та зовнішньої мереж / зв’язку з ПЛК, SCADA, віддаленого моніторингу;
• COM‑порти RS‑232 / RS‑485 (2W/4W) – для підключення широкого спектра ПЛК;
• Понад 300 драйверів ПЛК (Siemens, Mitsubishi, Omron, Schneider, Allen‑Bradley, Modbus RTU/TCP тощо);
• ☁IIoT‑інтеграція:
  • OPC UA – стандартний обмін даними зі SCADA та MES;
  • MQTT, Modbus TCP/IP, EtherNet/IP – для хмарного обміну даними та IIoT‑проєктів;
  • RESTful API – інтеграція з веб‑сервісами та корпоративними рішеннями;
• Віддалений доступ та моніторинг:
  • Web‑інтерфейс (WebView) – керування та перегляд з браузера без встановлення ПЗ;
  • VNC та Pass‑Through – прозорий доступ до ПЛК і конфігурування;
  • EasyAccess 2.0 – захищене VPN‑підключення до панелі з будь‑якої точки світу;
  • cMT Viewer та WebView – контроль з ПК, планшета або смартфона.

Робота з даними та базами даних

• Data Sampling та Data Logging для збору та архівації технологічних параметрів;
• Recipe Management – збереження та швидке перемикання технологічних режимів;
• USB Host – зручне резервне копіювання та розширене збереження даних;
• Alarm & Event Management – повна історія тривог та подій із мітками часу;
• SQL‑клієнт з підтримкою MySQL/MariaDB:
  • Виконання SQL‑запитів для збереження виробничих параметрів;
  • Інтеграція з MES та ERP‑системами;
  • Передача даних у корпоративні аналітичні системи;
• ☁Хмарна інтеграція – передача даних у SCADA, IIoT‑платформи та корпоративні бази.

Діагностика та безпека

• Мульти‑рівневий захист і парольна система доступу;
• VPN та шифрування для EasyAccess 2.0;
• Інструмент cMT Diagnoser – швидке налагодження та пошук несправностей;

Вбудована PLC‑функціональність (CODESYS)

• ⚡CODESYS‑PLC – HMI може працювати як повноцінний ПЛК;
• Підтримка IEC 61131‑3: LD, ST, FBD, SFC, IL;
• Локальне виконання алгоритмів керування та логіки без зовнішнього контролера;
• Підключення I/O‑модулів і сторонніх пристроїв через Modbus TCP, EtherNet/IP, CANopen;
• ✅Зменшення кількості пристроїв у шафі керування завдяки об’єднанню HMI та PLC в одному корпусі;
• ⚠️Необхідна карта активації.

⚙️ Середовище розробки EasyBuilder Pro

Однією з ключових переваг Weintek є середовище розробки EasyBuilder Pro, яке робить роботу з панелями максимально зручною:

• Інтуїтивний інтерфейс для швидкого створення проєктів без глибоких знань програмування;
• Бібліотека готових об’єктів (індикатори, графіки, кнопки, регістри, тренди) для швидкого проєктування;
• Підтримка конвертації проєктів між різними панелями Weintek (MT, iE, XE, cMT, cMT X), що спрощує оновлення обладнання або масове розгортання;
• ⚡Автоматичне налаштування драйверів PLC та зручне керування тега­ми;
• Інструмент SymLink – дозволяє спрощено прив’язувати елементи до тегів та переміщати групи об’єктів без переналаштування;
• Швидке тестування проєктів у режимі симуляції на ПК.
