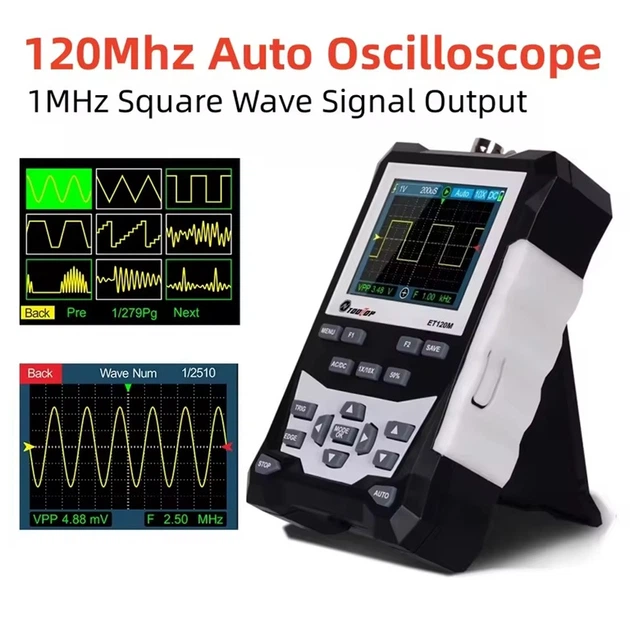

Осциллограф цифровой портативный с аккумулятором TOOLTOP ET120M, 120 МГц 500 MSps, генератор сигнала (101239)

Портативный многофункциональный цифовой осцилограф с аккумулятором

Осциллограф цифровой портативный с аккумулятором TOOLTOP ET120M, 120 МГц 500 MSps с генератором сигнала - это универсальный, очень практичный, экономичный ручной осциллограф для индустрии технического обслуживания и радиолюбителей с частотой дискретизации в реальном времени до 500 MSps и аналоговой полосой пропускания 120 МГц.

С функцией полного запуска (одиночный, нормальный, автоматический), он может быть использован свободно как для периодического аналогового сигнала, так и для непериодического цифрового сигнала. Встроенный модуль защиты от высокого напряжения, может выдерживать до 400 В непрерывного напряжения.

Идущий в комплекте поставки, щуп с делителем 1:10, позволяет приводить высокое напряжение к диапазону измерения осциллографа и не беспокоиться о выгорании осциллографа, вызванным высоким напряжением. Прибор выводит изображения форм сигналов на ЖК-дисплей высокой чёткости с 2,4” диагональю и разрешением в 320*240 точек. Данное разрешение достаточно большое, для компактного дисплея размером 2,4 дюйма.

Чрезвычайно удобная и быстрая функция хранения сигналов на встроенную память, которая может хранить до 2500 изображений форм сигналов. Процесс хранения простой и быстрый, сохраняет форму сигнала в любое время и в любом месте. Встроенный литий-ионный аккумулятор высокого качества 3000 мАч, может использоваться непрерывно в течение 6 часов при полной зарядке. Время зарядки длится, около 3 часов.

Корпус противоскользящий, противоударный и с высокой диэлектрической способностью, мягкой текстурой. Такой компактный корпус удобен и эргономичен. Внизу прибора находится механический включатель питания. Сверху расположены, BNC разъем для подключения щупа и контакт выхода генератора сигнала (калибратор).

Данный генератор, в первую очередь нужен для калибровки схемы компенсации паразитной ёмкости щупа, которая находится в самом щупе. Даная калибровка выполняется с включённым делителем 1:10, и, вращая построечный резистор возле разъёма BNC щупа, надо добиться максимально прямоугольного сигнала (на фронте и спаде).

Осциллограф TOOLTOP ET120M – это универсальный многофункциональный портативный прибор, который подходит для работ ремонтных групп на выездах, сервисов и для начинающих радиолюбителей, так как цена достаточно не высокая. Компактные размеры позволят удобно поместить прибор на рабочем месте с применением раскладной ножки сзади корпуса.

Полоса пропускания 120 МГц, достаточна для решения большинства современных задач, как любителей, так и профессионалов.

Прибор был проверен, и выбран нашими инженерами, как модель, с наилучшим соотношением цена/качество/характеристики. Рекомендуем и Вам, убедиться в этом!

Основные особенности

• Чёткий контрастный экран 320 х 240 LCD, на котором хорошо видно изображение.
• Пропускная способность 120 МГц и частотой выборки 500 MSps.
• Генератор прямоугольного сигнала: 1 кГц,10 КГц,100 КГц,1 МГц.
• 12 видов измерения параметров: Vpp, Vrms, Vavg, Vp, Vmax, Vmin,F,T,T +,T-. Du +, Du-.
• Три режима сканирования: автоматические, нормальные и одиночные.
• Может хранить 2500 осциллограмм, поддерживает просмотр.
• Параметры волновой формы, такие как база времени, амплитуда и наклон триггера, могут быть установлены автоматически.
• Силиконовая защита по обе стороны корпуса.
• Компактные размеры и малый вес прибора.

Технические характеристики

• Материал корпуса: ABC пластик + силикон.
• Дисплей: 320 х 240 LCD 2,4” дюйма.
• Импеданс: 1:1 (без делителя щупа) 1М Ом, 1:10 (с делителем щупа) 10М Ом.
• Память осциллограмм: 2500 изображений.
• Температура эксплуатации: 0 °С – 40 °С.
• Влажность эксплуатации: до 75% RH.
• Вертикальное разрешение: 8 бит.
• Вертикальная точность: +/-(5% до 0.2div).
• Точность напряжения: 10%.
• Точность частоты: 1%.
• Уровень триггера: В/-3.8div (0. 1div за шаг).
• Триггерная позиция: В/- 6div (0. 1div за шаг).
• Диапазон баз времени: 6ns/div, 50s/div.
• Режим сканирования: авто, одиночный, нормальный.
• Питание прибора: встроенный LiIon аккумулятор ёмкостью 3000мАч.
• Размеры: 190 х 140 х 45 мм.
• Вес осцилографа: 180 грамм.

Комплектация

• Осциллограф TOOLTOP ET120M – 1 шт.
• Измерительный щуп – 1 шт.
• USB кабель для зарядки – 1 шт.
• Чехол для ношения и хранения - 1 шт.
• Руководство пользователя (англ.) – 1 шт.

Внимание! USB зарядный блок в комплект не входит и может быть доукомплектован по вашему желанию. При необходимости - укажите об этом в примечании к заказу.
