Комплект высоковольтных пробников (щупов) для осциллографа OWON P4060 (60 МГц, 1:100, 2 кВ) — 2 шт.
OWON P4060 — это комплект из двух высоковольтных щупов для осциллографа с полосой пропускания 60 МГц, максимальным входным напряжением 2000 В DC и коэффициентом деления 1:100. Наличие двух щупов в комплекте позволяет одновременно подключить оба канала осциллографа и проводить сравнительные измерения высокого напряжения без приобретения дополнительных аксессуаров.
Каждый щуп изготовлен из высококачественных материалов методом интеграционного литья под давлением, имеет компактные размеры и оснащён кабелем длиной 1,2 м со стандартным разъёмом BNC. Это обеспечивает стабильное соединение с осциллографом и удобство при измерениях. Для удобной идентификации каналов в комплекте предусмотрены цветные маркировочные кольца разных цветов.
Особенности и преимущества комплекта высоковольтных пробников OWON P4060
- Комплект из 2 щупов — возможность одновременного подключения двух каналов осциллографа для сравнительных измерений высокого напряжения.
- Полоса пропускания 60 МГц — точное воспроизведение формы высоковольтных сигналов.
- Максимальное входное напряжение 2000 В (DC + AC Vp-p) — для измерений в высоковольтных цепях.
- Коэффициент деления 100:1 — снижает уровень сигнала до безопасного для входа осциллографа.
- Входное сопротивление 100 МОм — минимизирует влияние щупа на измеряемую цепь.
- Регулировка компенсационной ёмкости (15–45 пФ) — для точного согласования со входом осциллографа.
- Кабель 1,2 м с разъёмом BNC — стандартное подключение к большинству осциллографов.
- Цветные маркировочные кольца — для идентификации каналов.
- Компактный размер и надёжная конструкция (литьё под давлением), масса одного щупа — всего 84 г.
Технические характеристики высоковольтного пробника OWON P4060
| Параметр | Значение |
| Модель | P4060 |
| Количество в комплекте | 2 шт. |
| Коэффициент деления | 100Х (1:100) |
| Входное сопротивление | 100 МОм |
| Входная ёмкость (100X) | 18,5 пФ ~ 22,5 пФ |
| Диапазон компенсации | 15 пФ ~ 45 пФ |
| Полоса пропускания | DC — 60 МГц |
| Максимальное входное напряжение | 2000 В DC + AC Vp-p |
| Длина кабеля | 120 см (47,2 дюйма) |
| Разъём | BNC |
| Диапазон рабочих температур | +15 °C ~ +75 °C |
| Диапазон температур хранения | −20 °C ~ +60 °C |
| Относительная влажность воздуха | ≤ 85% |
| Технология изготовления | интеграционное литьё под давлением |
| Цвет | чёрный |
| Масса (одного щупа) | 84 г |

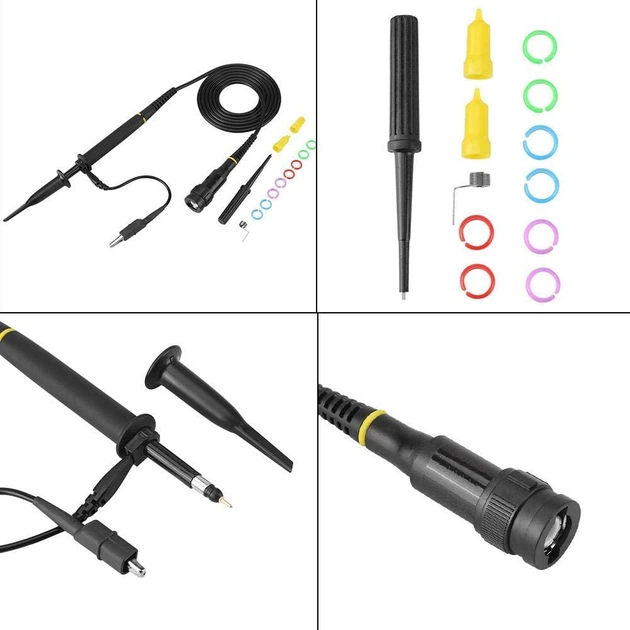

Комплектация OWON P4060
- Высоковольтный пробник (щуп) для осциллографа OWON P4060 — 2 шт.
- Инструмент для регулировки — 1 шт.
- Гильзы для наконечников — 4 шт. (по 2 на каждый щуп)
- Цветные маркировочные кольца — 4 пары
- Пружинное кольцо — 2 шт.
- Инструкция по эксплуатации
