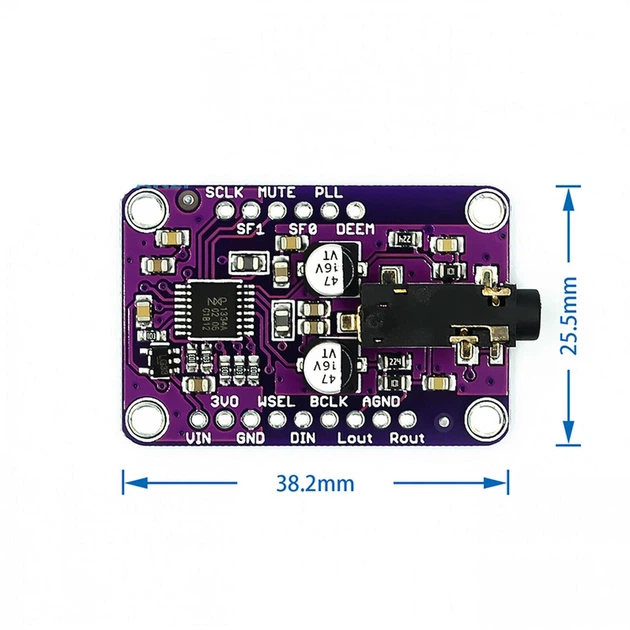

CJMCU-1334 Модуль ЦАП UDA1334A Плата стереодекодера интерфейс I2S

I2S Stereo DAC идеально подходит для любого аудиоинтерфейса с I2S-выходом.
Его логический уровень составляет 3,3 - 5 В (большая редкость), и может использоваться для обработки нескольких различных форматов путем установки двух контактов в высокий или низкий уровень.
А ЦАП может мгновенно обрабатывать данные и выдавать на выходе чистый аналоговый стереофонический сигнал линейного уровня.
Он даже может работать с интерфейсами I2S без MCLK, такими как Raspberry Pi (для которого он идеально подходит), встроенный PLL будет генерировать правильный тактовый генератор из входящего сигнала.
В качестве входного сигнала можно использовать классический I2S (по умолчанию) или 16-, 20- или 24-битные данные с левым выравниванием.
Вы можете настроить устройство на прием входного системного/мастер-часового сигнала, но по умолчанию мы просто генерируем его для вас.
Таким образом, вам нужно подключить только линии Data In, Word Select (Left/Right Clock) и Bit Clock. При желании можно отключить звук и включить фильтр ослабления звука.
