Видеоперехватчик VIDIK-S v3 (стационарный) 1.2 / 3.3 / 5.8 ГГц

Видеоперехватчик VIDIK-S v3 стационарный 1.2, 3.3, 5.8 ГГц от производителя Micro-wave — профессиональный детектор дронов (Детектор дронов) для автоматического поиска и отображения видеосигнала с БПЛА.

Технические характеристики VIDIK-S v3

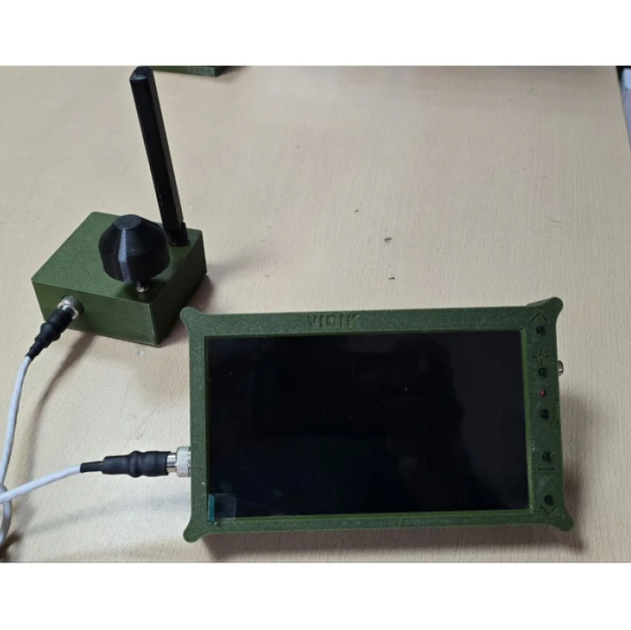

Стационарная версия: отдельный корпус для экрана и отдельный приёмник с антенной.

Поддерживаемые диапазоны: 1.2 ГГц, 3.3 ГГц и 5.8 ГГц (сканирование всех диапазонов одновременно).

Частотные интервалы сканирования:

• 1.2 ГГц = 850–2200 МГц

• 3.3 ГГц = 2800–4150 МГц

• 5.8 ГГц = 4850–6100 МГц

Шаг сканирования: 2 МГц (сканирует эфир по частоте, а не по каналам).

Ёмкость батареи: 10000 мА·ч (ориентировочно 6–10 часов работы).

Питание: 5В/2A через разъём Type-C (возможна зарядка от телефона, пауэрбанка или автомобильного адаптера).

Описание устройства и интерфейсы

Экран диагональю 7 дюймов. Присутствует разъём типа «тюльпан» (RCA) для подключения внешнего монитора. Есть порт зарядки и подключения Type-C. Антенный разъём выполнен типа SMA Female (внешняя резьба). Питание через Type-C позволяет использовать зарядные устройства, пауэрбанки или автомобильные адаптеры.

Принцип работы и управление

После включения детектор автоматически начинает сканировать эфир по частотам с шагом 2 МГц — дополнительные кнопки нажимать не нужно. Сканирование выполняется одновременно по всем трём диапазонам. В режиме ожидания экран выключен, мигает красный светодиод.

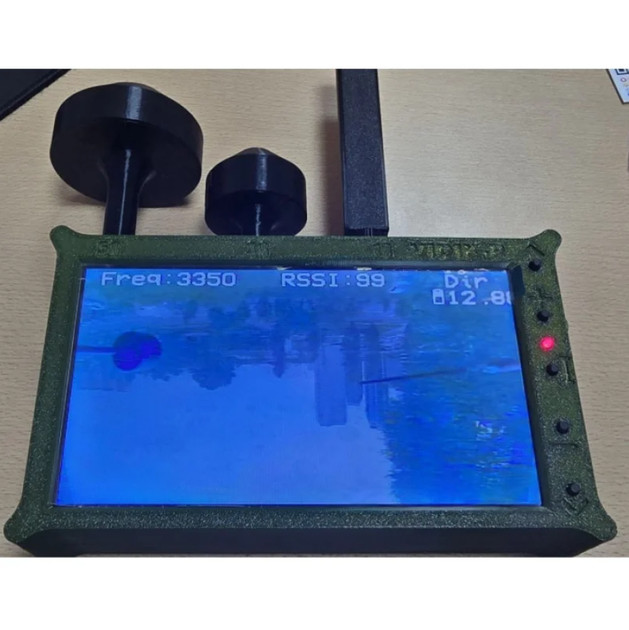

При обнаружении видеосигнала VIDIK автоматически останавливается на этом потоке, экран включается, подаётся звуковой сигнал и светодиод горит постоянно. Чтобы отключить звук, нажмите кнопку I; при следующем обнаружении сигнал снова вызовет звуковое оповещение.

Если нужно игнорировать найденную частоту (например, собственный дрон или ложное срабатывание), нажмите кнопку I на 10 секунд — на экране появится сообщение «Ignore» с этой частотой.

Для продолжения сканирования используйте кнопки вверх или вниз: кнопка вверх двигает сканирование в сторону увеличения частоты по кругу, кнопка вниз — в сторону уменьшения. Кнопки + и − позволяют тонко настраивать частоту с шагом 2 МГц.

Пока на экране отображается сигнал, детектор не сканирует другие частоты. Время полного прохода сканирования составляет примерно 15–20 секунд.

Факторы, влияющие на дальность обнаружения

1. Мощность передатчика, который вы пытаетесь перехватить.

2. Рабочий частотный спектр (1.2 ГГц, 3.3 ГГц или 5.8 ГГц).

3. Высота полёта дрона.

4. Рельеф местности.

5. Условия распространения радиоволн (атмосферные условия, препятствия).

Из-за большого количества переменных точные прогнозные значения дальности дать сложно, поэтому приведём примеры из испытаний на полигоне и отзывов пользователей.

В тестовом сценарии при условиях:

1. Мощность передатчика: 1 Вт;

2. Частотный диапазон: 5.8 ГГц;

3. Высота полёта: 70–100 метров;

4. Рельеф: равнина;

5. Стандартные условия распространения радиоволн (солнечный день)

— дальность перехвата составила примерно 2300–2500 метров.

В отзывах пользователей были случаи: на 1.2 ГГц фиксировали перехват на расстоянии до 8 км, а с направленной антенной на 3.3 ГГц получали стабильный видеосигнал на расстоянии до 10 км. При этом следует учитывать, что мощность передатчика и другие условия в этих случаях неизвестны.

Важно

Детектор не может перехватывать цифрово закодированное или зашифрованное видео (например, дроны серий Mavic, Autel, Zala и другие с криптозащитой).
