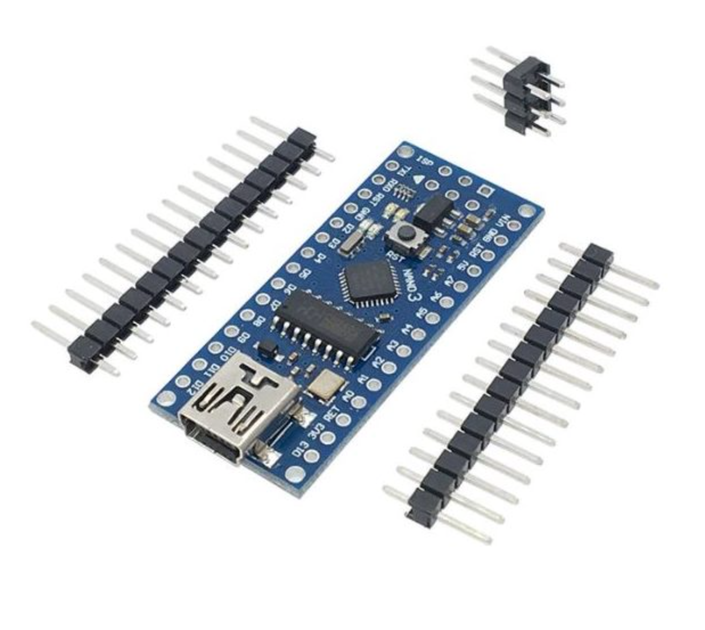

Плата Nano V3.0 на ATmega168, 5 В, 16 МГц с CH340G (совместима с Arduino)

Обновлённая версия Nano V3 на микроконтроллере ATmega168 (16 МГц) отличается компактными размерами и подходит для использования с макетными платами без пайки. По структуре она аналогична Arduino Diecimila / Duemilanove, но меньшего размера. Для уменьшения габаритов компоненты размещены с двух сторон платы.

Плата использует чип CH340G в качестве интерфейса USB-UART. Это бюджетное решение, обеспечивающее стабильную передачу данных при частоте 12 МГц (при условии корректной установки драйверов на ПК).

Nano V3 может питаться через порт miniUSB (до 500 мА) или от внешнего источника питания 6–12 В через вывод VIN либо стабилизированного 5 В через вывод 5V. Выбор источника питания происходит автоматически.

Модель имеет распиновку версии V3, не совместима с V2.

Технические характеристики:
• Форм-фактор: Nano V3
• Микроконтроллер: ATmega168, 16 МГц
• Интерфейс USB-UART: CH340G
• Входное напряжение: 6–12 В
• Выходное напряжение: 5 В / до 800 мА; 3.3 В / до 180 мА (только в новых партиях)
• Порт подключения: miniUSB
• Защита по току: самовосстанавливающийся предохранитель 500 мА на USB
