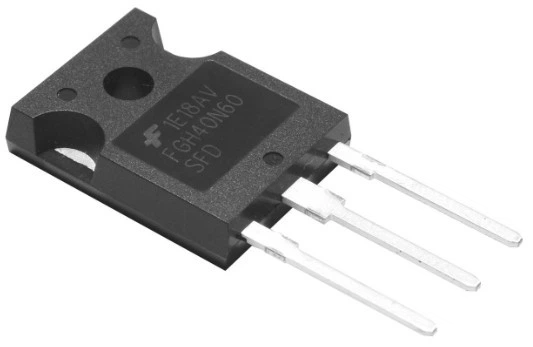

Транзистор FGH40N60SFD IGBT FGH40N60 40N60

FGH40N60SFD – мощный IGBT-транзистор с интегрированным быстродействием, разработанный для работы в высоковольтных и высокочастотных силовых схемах. Благодаря технологии Field Stop обеспечивает низкие потери при переключении, высокую эффективность и стабильную работу в условиях значительных нагрузок. Транзистор широко используется в инверторах, сварочных аппаратах, источниках бесперебойного питания (UPS), индукционных обогревателях, солнечных инверторах и импульсных блоках питания.

Корпус TO-247 обеспечивает эффективный отвод тепла и позволяет использовать транзистор в мощных электронных устройствах. Встроенный ультра быстрый диод упрощает проектирование силовых схем и повышает надежность работы.

Характеристики

• Модель: FGH40N60SFD
• Тип: IGBT транзистор
• Технология: Field Stop
• Напряжение коллектор-эмиттер (VCES): 600 В
• Номинальный ток коллектора: 40 А при 100°C
• Максимальный ток коллектора: 80 А при 25°C
• Импульсный ток коллектора: 120 А
• Напряжение затвор-эмиттер: ±20 В
• Напряжение насыщения VCE(sat): 2.3 В (типичное значение при 40 А)
• Мощность рассеивания: до 290 Вт
• Корпус: TO-247
