XL4015 понижающий модуль питания с вольтметром 75 Вт 5А

T34 Регулируемый понижающий модуль питания XL4015 с вольтметром 75 Вт 5А

XL4015 - это стабилизатор напряжения понижающего типа, который применяется для регулирования и стабилизации напряжения питания. Он обладает рядом основных параметров, включающих:

Входное напряжение (Input Voltage): Обычно варьируется в диапазоне от 4 до 38 Вольт. Стабилизатор понижающий XL4015 может работать с широким диапазоном входных напряжений.

Выходное напряжение (Output Voltage): Может быть настроено для получения постоянного выходного напряжения в диапазоне от 1,25 до 36 Вольт. Это позволяет использовать XL4015 для различных приложений, требующих разных уровней напряжения.

Максимальный выходной ток (Output Current): Обычно до 5 ампер, хотя конкретное значение может зависеть от конкретной конфигурации и ограничений компонентов.

КПД (Efficiency): XL4015 обладает высоким КПД, что означает, что он эффективно преобразует энергию и минимизирует потери в процессе стабилизации напряжения.

Защита от перегрузки (Overload Protection): Этот стабилизатор имеет встроенную защиту от перегрузок, что позволяет ему предотвратить повреждение от чрезмерных токов или короткого замыкания на выходе.

XL4015 нашел широкое применение в различных областях, включая:

Электроника: Он может использоваться в электронных устройствах и схемах для обеспечения стабильного и регулируемого напряжения питания.

Автомобильная промышленность: XL4015 может использоваться в автомобилях и других транспортных средствах для стабилизации напряжения и питания электронных систем.

Солнечная энергетика: Он может быть включен в солнечные панели и системы для эффективного преобразования солнечной энергии в стабильное напряжение.

Аудио и видео оборудование: XL4015 может быть использован для обеспечения стабильного питания в аудио- и видеоустройствах, таких как усилители, плееры и телевизоры.

Электроника светодиодных ламп: XL4015 широко применяется в светодиодных лампах и осветительных устройствах для поддержания постоянного напряжения и защиты светодиодов от внезапных изменений напряжения.

В целом, XL4015 является универсальным стабилизатором понижающего напряжения, который находит применение во многих электронных устройствах, где требуется стабильное и регулируемое напряжение питания.

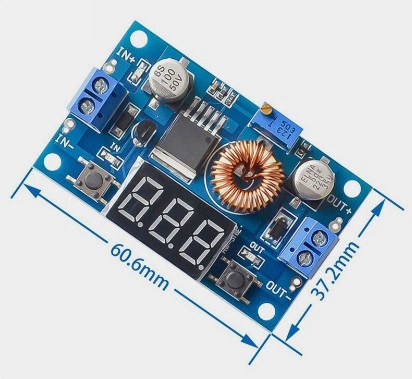

На плате модуля имеется 4 вывода:

IN+: входное напряжение питания 8 - 36 В
IN-: «земля»
OUT+: выходное напряжение питания 1,25 - 32 В
OUT-: «земля»

Также на плате имеется 2 светодиода:

Красный индикатор: показывает работу в режиме ограничения тока
Синий индикатор: сигнализирует об заряде аккумулятора

Подается питание от нерегулируемого внешнего источника питания. Диапазон входного напряжения питания модуля составляет от 8 до 36 В, а выходного напряжения от 1,25 до 32 В.

Технические характеристики модуля:

Микросхема XL4015
Входное напряжение, В 8 ... 36
Диапазон регулирования выходного напряжения, В 1,25 ... 32
Максимальный ток нагрузки, А 5
Частота переключения, КГц 180
Пульсация выходного напряжения, мВ 50
КПД, % 95
Рабочая температура, °C -40 ... 85
Размеры модуля, мм 43 х 21 х 14
