Плата для инвертора EG8010 и IR2113S с LED экраном

Описание

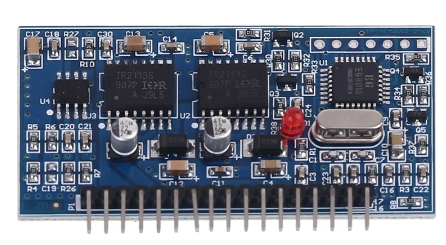

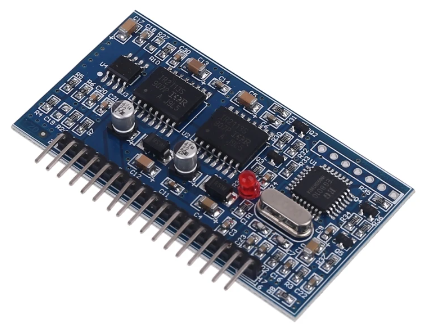

Плата драйвера EGS002 – это базовый управляющий модуль, построенный на базе специализированного чипа EG8010 и высоковольтных драйверов моста IR2113S. Устройство предназначено для построения или ремонта однофазных инверторов напряжения с исходной формой сигнала в виде чистой синусоиды (Pure Sine Wave).

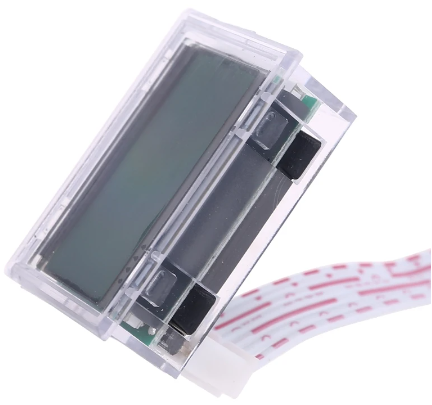

Этот модуль генерирует сигнал SPWM и управляет силовыми транзисторами, обеспечивая высокую точность и стабильность выходной частоты. В комплект входит компактный LCD/LED дисплей, позволяющий в реальном времени мониторить состояние системы, напряжение, ток и температуру (в зависимости от подключенных датчиков силовой платы).

Характеристики

Модель модуля: EGS002
Основные микросхемы: EG8010 (контроллер) + IR2113S (драйверы моста)
Форма выходного сигнала: Чистая синусоида (Pure Sine Wave)
Выходная частота: 50 Гц или 60 Гц (регулируется джамперами)
Напряжение питания логики: +5 В
Напряжение питания драйверов моста: +12 В - +15 В
Тип подключения корпуса: Штыревой разъем (2x17 pin, угловой)
Индикация и мониторинг: Наружный LCD/LED экран в комплекте
Режимы модуляции: Однополярная и двухполярная SPWM модуляция
