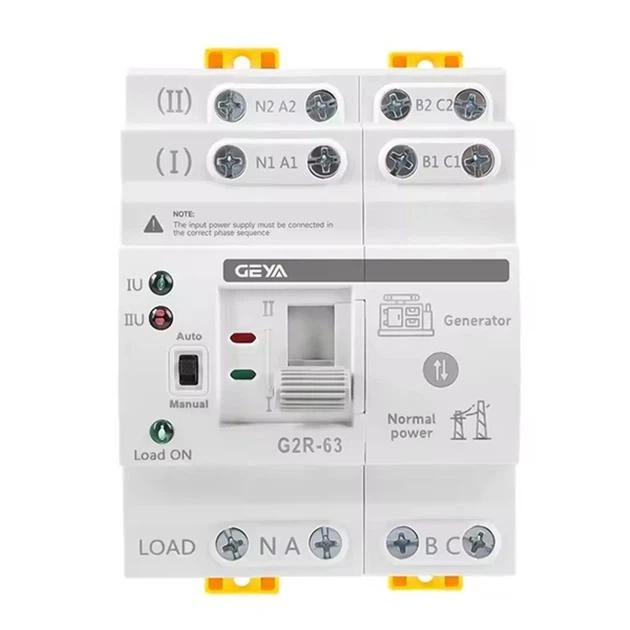

Автомат введення резерву трифазний GEYA G2R-63 4P 63A

Автоматичний перемикач введення резерву GEYA G2R-63 — це 4-полюсний ATS класу PC для автоматичного або ручного перемикання між основною мережею (A – міська електромережа) та резервним джерелом живлення (B – генератор або інвертор). При зникненні основного живлення пристрій автоматично перемикає навантаження на резервне джерело менш ніж за 50 мс. При відновленні міської мережі повертається на неї з пріоритетом A.

Принцип роботи

• При вимиканні головного джерела живлення A пристрій автоматично перемикається на резервне джерело B;
• При появі живлення на вході A пристрій автоматично повертається на нього з пріоритетом;
• Якщо обидва джерела відсутні, навантаження залишається знеструмленим;
• Якщо живлення присутнє на обох входах, використовується міська мережа A;
• Передбачено автоматичний та ручний режими перемикання.

Переваги

• Час перемикання менше 50 мс;
• Низьке енергоспоживання, споживання відбувається лише в момент перемикання;
• 4 полюси (L1, L2, L3, N) з одночасним розривом нейтралі;
• Висока точність роботи та стабільність перемикання;
• Довгий термін служби механізму;
• Вогнестійкий корпус з термостійкого матеріалу;
• Монтаж на стандартну DIN-рейку.

Характеристики

• Модель: GEYA G2R-63;
• Тип: Automatic Transfer Switch (ATS);
• Кількість полюсів: 4P (3 фази + N);
• Номінальний струм: 63A;
• Робоча напруга: 220/380В AC;
• Частота: 50–60 Гц;
• Напруга ізоляції: 690В AC;
• Клас: PC;
• Швидкість перемикання: <50 мс;
• Номінальна стійкість до короткого замикання: 50 кА;
• Захист від імпульсної перенапруги: 8 кВ;
• Крутний момент затяжки клем: 2.5 Nm;
• Монтаж: DIN-рейка;
• Розмір: 108 × 82.5 × 78 мм;
• Робоча температура: від -5°C до +40°C.

Застереження

• Забороняється перемикати пристрій вручну в режимі AUTO;
• Для ручного перемикання необхідно перевести перемикач у режим MANUAL;
• Після завершення ручного перемикання обов’язково повернути перемикач у режим AUTO;
• При використанні інвертора з чистою синусоїдою потужність джерела повинна бути не менше 3000Вт;
• Мінімально допустима потужність резервного джерела живлення — від 5А або 1100Вт;
• Категорично заборонено заряджати інвертор у тій самій лінії, де встановлений АВР;
• Для заряджання інвертора необхідно використовувати окрему ізольовану лінію від мережі A;
• Рекомендується встановлювати реле контролю фаз для трифазних систем;
• Пристрій чутливий до правильного підключення нульового провідника.
