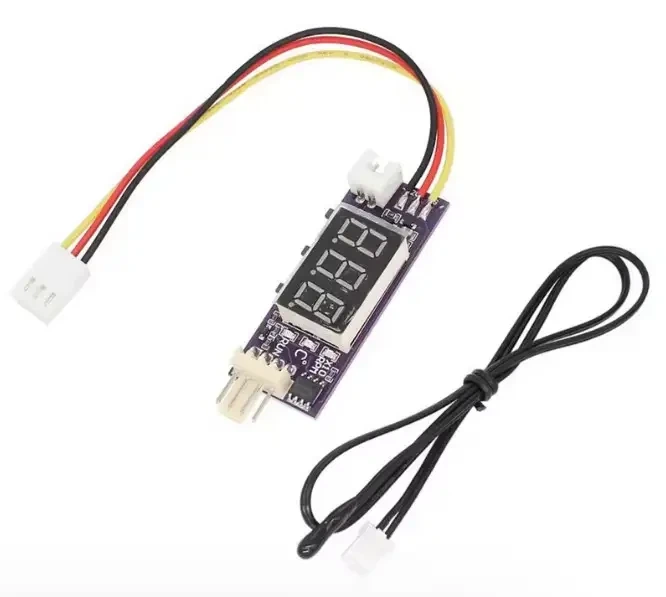

12В ШИМ контроллер температуры и оборотов вентилятора, 4-pin, до 3A,с дисплеем и функцией отключения (102490-6)

Оригинальный цифровой термоконтроллер для 4-контактных вентиляторов с поддержкой PWM 5 В, частотой 25 кГц. Подходит для корпусных, CPU и серверных вентиляторов с током до 3.3 А. Устройство измеряет температуру, отображает текущую температуру и скорость вращения вентилятора, автоматически регулирует обороты, а при низкой температуре может полностью отключать вентилятор (как по питанию, так и по сигналу).

Важно:
Контроллер поддерживает только 4-контактные вентиляторы с ШИМ управлением (PWM). Не совместим с 2- и 3-проводными моделями.

Функции:

• Автоматическое регулирование скорости по температуре

• Отображение температуры и оборотов вентилятора

• Режим ручной настройки ШИМ-сигнала

• Возможность полного отключения вентилятора при низкой температуре

• Поддержка обратного вращения (реверс) вентиляторас

• Настраиваемые температурные пороги: ускорение, полная скорость, отключение

Технические характеристики:

• Напряжение питания: DC 12 В (рабочий диапазон 8–16 В)

• Потребление контроллера: <40 мА (при 12 В)

• Максимальный ток вентилятора: ≤3.3 А

• PWM-сигнал: 5 В, 25 кГц (±1 кГц)

• Диапазон ШИМ: 1–100% (не соответствует точной скорости, ±0.5%)

• Измеряемая температура: −9.9…+99.9 °C

• Погрешность: ±1.2 °C (в пределах 0–50 °C), до ±2 °C в остальных диапазонах

• Размеры платы: 50×19×11 мм (без учёта разъёмов)

Температурные настройки:

• L — температура начала ускорения (5–94 °C): после достижения этого порога вентилятор начинает набирать скорость.

• H — температура полной скорости (10–99 °C): после этого порога вентилятор работает на 100%.

• C — температура отключения (0–92 °C): при понижении температуры ниже заданного значения вентилятор полностью выключается. При повышении температуры выше L — включается снова.

Ограничения:

• Разница между H и L должна быть ≥ 5 °C

• Разница между L и C должна быть ≥ 2 °C
  При нарушении этих условий параметры автоматически скорректируются.

Индикация:

• 3-значный дисплей — отображает температуру или обороты

• LED X10RPM — индикатор скорости (например, 256 = 2560 об/мин)

• LED C — индикатор температуры

• LED RUN — индикатор работы вентилятора

Управление кнопками:

• "+" / "−" — изменение значений

• "OK":

  1. Короткое нажатие — вход в ручной режим настройки PWM (1–100%)

  2. Долгое нажатие — вход в меню настройки температурных параметров (L, H, C)

  3. При включении с зажатой кнопкой — вход в режим системных настроек (P1/P−1 — прямой/обратный сигнал)
