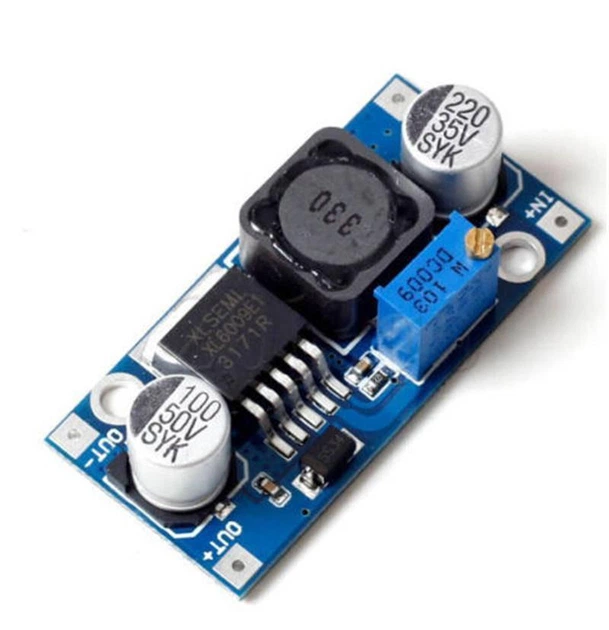

Повышающий преобразователь DC-DC на XL6009E1

Повышающий преобразователь DC-DC на XL6009E1 Регулятор напряжения dc dc Понижающая плата dc dc dc Устройство на микросхеме XL6009E1 выполнено по топологии boost, что позволяет осуществлять преобразование входного напряжения постоянного тока в исходное более высокое напряжение постоянного тока с высоким к.к.д., имеет вмонтированную защиту от короткого замыкания, от перегрева. Это оптимальное решение для питания устройств, требующих большего питательного напряжения, чем напряжение блока питания или аккумулятора, широко применяется для питания ноутбука от бортового напряжения легкового автомобиля. Регулировка выходного напряжения осуществляется с помощью высокоточного потенциометра. Вращение против часовой стрелки увеличивает Выходное напряжение. Характеристики XL6009E1: повышает значение входного напряжения на выходе; входное напряжение: 3 - 35 В постоянного тока; входной ток (максимальный): 2,5 А; выходное напряжение: 4 - 35 В (имеется возможность регулировки с помощью настраиваемого резистора); выходная мощность: 10 Вт (если выходная мощность больше, на схему нужно добавить радиатор); рабочая температура: 40°С; максимальная температура: 85°С; габарите: 50,8 х 21,6 х 13,8 мм; вага: 13 г.
