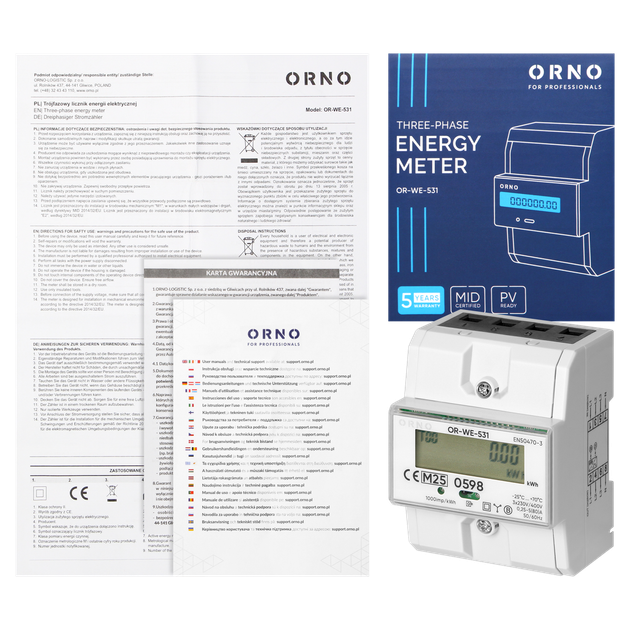

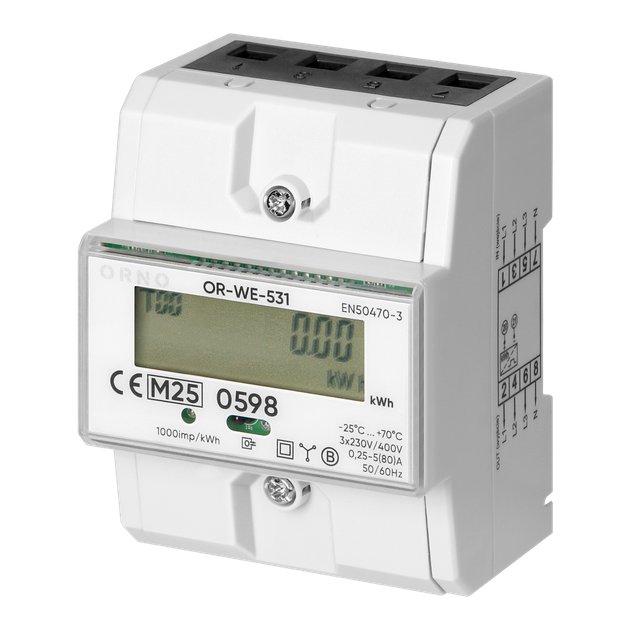

Счетчик электроэнергии 3F 80A OR-WE-531 3 модуля DIN-рейка TH-35

3-фазний лічильник електроенергії з максимальним струмом 80А – це сучасний вимірювальний пристрій, призначений для точного моніторингу споживання електроенергії в трифазних установках. Лічильник можна використовувати для комерційних, промислових і домашніх застосувань, де потрібні точні та надійні показники.

Лічильник працює в мережах з номінальною напругою 3x230В або 400В змінного струму і частотою 50Гц, дозволяючи пряме вимірювання енергії без необхідності використання трансформаторів струму. Пристрій реєструє активну енергію, спожиту та віддану. Це дозволяє комплексно контролювати потік енергії в обох напрямках. Мінімальний вимірювальний струм 0,25А забезпечує високу чутливість пристрою навіть при низькому навантаженні, а пусковий струм 0,02А дозволяє реєструвати навіть незначне споживання струму.

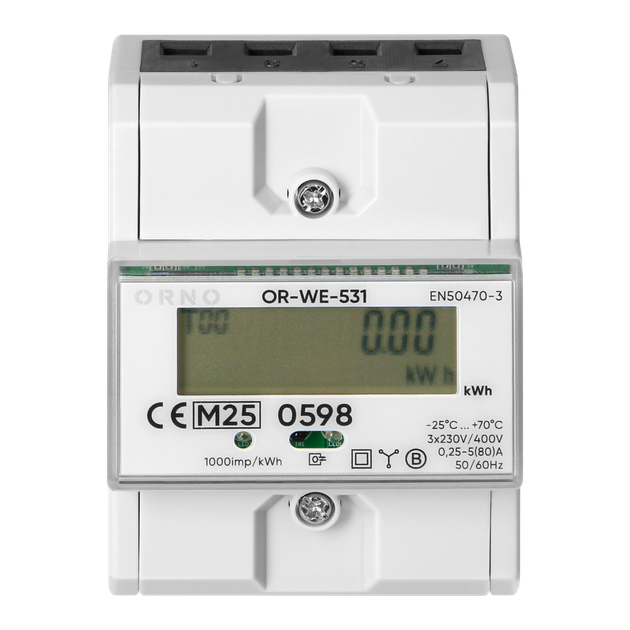

Цифровий LCD-дисплей (6+2 цифри) з підсвічуванням дозволяє зручне зчитування навіть при слабкому світлі. Пристрій також має функцію скидання підлічильника активної енергії, що особливо корисно у ситуаціях, які потребують періодичного скидання показників.

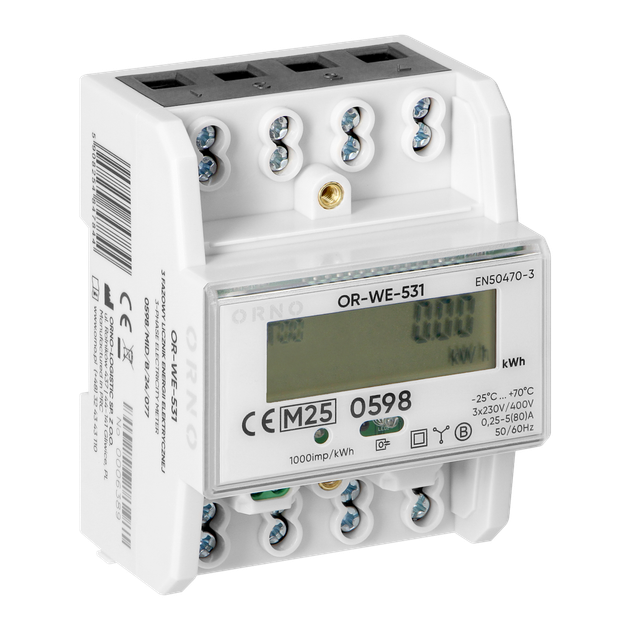

Призначений для монтажу на DIN-рейку TH-35 мм, забезпечує легкість встановлення у стандартних розподільчих шафах. Корпус розміром 76x100x65 мм відповідає стандарту 4,3 DIN-модулі. Максимальний перетин приєднувальних проводів становить 35 мм².

Лічильник підтримує IR-протокол у відповідності до EN 62056-21.

Можливо налаштувати 27 різних параметрів, які будуть відображатися на екрані LCD. Для цього необхідно використати USB-оптичну головку (OR-WE-518), яка забезпечує зв’язок між ПК (Windows) та лічильниками електроенергії, оснащеними IR оптичними портами. Проста програма дозволяє отримувати дані з лічильника та програмувати його (зокрема, встановлювати тарифи). Швидкість передачі даних (Baud rate): 300, 600, 1200, 2400, 4800, 9600, 19200 біт/с. Працює у відповідності до IEC 62056-21 (IEC1107).

Лічильник спроектований відповідно до стандартів: EN 50470-3:2022, EN IEC 62053-21:2021, IEC 62052-11:2020, IEC 62052-31:2015. Відповідність MID 2014/32/EU дозволяє використовувати лічильник у комерційних приміщеннях, де потрібні сертифіковані прилади для розрахунків.

Тип лічильника: Електронний
Базовий струм (In) [A]: 5
Максимальний струм (Imax) [A]: 80
Мінімальний струм (Imin) [A]: 0,25
Пусковий струм (Ist) [A]: 0,004
Номінальна напруга (Un) N-L [V]: 230
Номінальна напруга (Un) L-L [V]: 400
Діапазон частот [Hz]: 50
Частота імпульсів [imp/kWh]: 1000
Споживана потужність [W]: 0,55
Кількість фаз: Трифазний
Модель: Пряме вимірювання
Клас точності вимірювання: 1
Тип вимірюваної енергії: Активна та реактивна потужність

Активна потужність: Так
Реактивна потужність: Так
Спожита потужність: Так
Віддана потужність: Так
Підходить для: Споживання / повернення
Можливість скидання підлічильника: Так
Збереження пам’яті: батарея Li-Ion
Легалізований: Так
Схвалення: MID (Директива з вимірювальних приладів)
Імпульсний вихід: Оптичний
Тип імпульсного виходу: S0
Кількість імпульсів [імп/kWh]: 1000
Діапазон напруги імпульсного виходу [V DC]: 12-27
Діапазон струму імпульсного виходу [мА]: ≤27
Багатотарифний: Ні
Тип індикатора: Цифровий
З підсвіткою: Так
IR-порт: Так
Спосіб монтажу: Адаптер DIN-рейки
Ширина в модулях: 4,3
Макс. переріз підключних проводів [мм²]: 35

Ширина [мм]: 76
Глибина [мм]: 65
Висота [мм]: 100
Робоча температура [°C]: -25 - +55
Макс. Вологість: ≤95%
Тип протоколу: IR
Тип інтерфейсу: EN 62056-21
Ступінь захисту (IP): IP51
Відповідність: MID 2014/32/EU
Відповідність стандарту: EN 50470-3:2022 EN IEC 62053-21:2021 IEC 62052-11:2020 IEC 62052-31:2015
Дисплей [кВт·год]: LCD 6+2 = 123456,12
Дисплей - кількість цифр: 6+2
Клеми допоміжного дроту [Nm]: 2,5
Клеми допоміжного дроту [Nm]: 0,4
