Модуль фільтр живлення DC 0-50В 4А LC EMI для підсилювача та авто

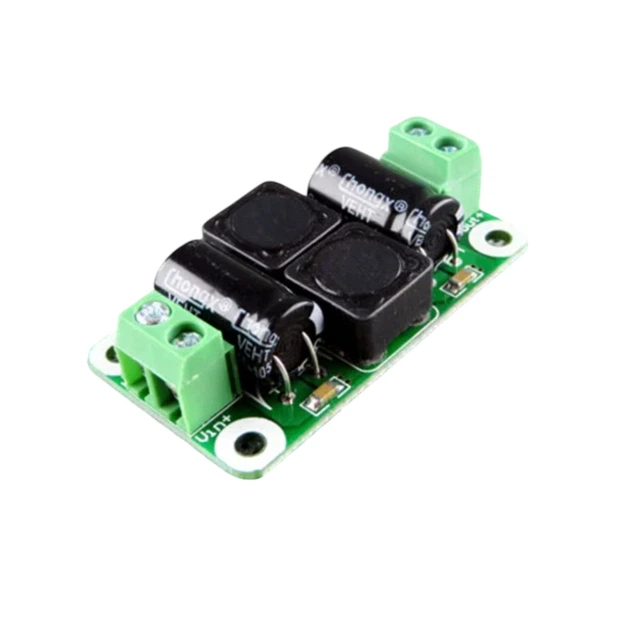

Модуль LC-фильтра питания постоянного тока (0–50 В, 4 А) для подавления EMI и пульсаций

Двухступенчатый LC-фильтр предназначен для очистки питания в сетях постоянного тока (DC). Модуль эффективно подавляет дифференциальные и синфазные помехи от импульсных источников питания, генераторов и других электрических приборов. Использование фильтра позволяет значительно снизить уровень шумов в аудиоусилителях (например, TPA3116) и стабилизировать работу чувствительной электроники.

Технические характеристики:

• Диапазон входного напряжения: DC 0–50 В (в зависимости от выбранной спецификации конденсаторов).
• Максимальный рабочий ток: 4 А.
• Тип фильтрации: LC (индуктивно-емный).
• Назначение: Подача электромагнитных помех (EMI) и пульсаций.
• Совместимость: Усилители мощности, автомобильная электроника, промышленные контроллеры, системы связи.

Функциональные особенности:

• Масштабируемость: Модули можно соединять последовательно для усиления эффекта фильтрации или параллельно для увеличения выходного тока.
• Двухполярное питание: Для систем с положительным и отрицательным плечом питания рекомендуется использовать два отдельных модуля.
• Чистый сигнал: Особенно эффективен для установки в автомобилях, где бортовая сеть имеет высокий уровень наведений от генератора и системы зажигания.

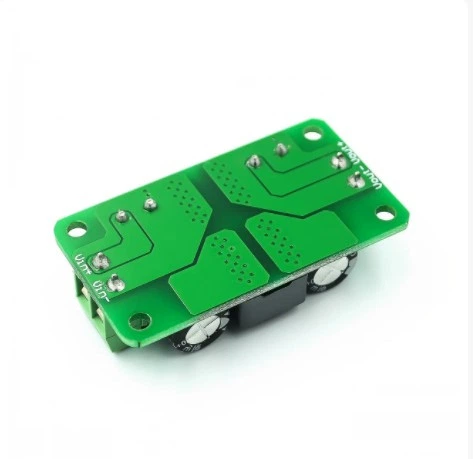

Схема подключения:

• Vin+: Входной положительный контакт (+).
• Vin-: Входной отрицательный контакт (земля/-).
• Vout+: Выходной положительный контакт (+).
• Vout-: Выходной отрицательный контакт (земля/-).

Комплектация:

• Модуль фильтрации питания LC 4A — 1 шт
