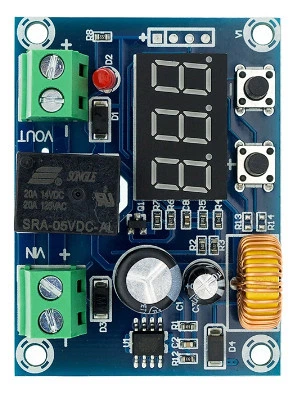

Модуль защиты от разряда аккумулятора XH-M609 с вольтметром 6-36В HCW-M635

Модуль защиты аккумулятора от разряда XH-M609 (HCW-M635) предназначен для автоматического отключения нагрузки при снижении напряжения аккумулятора до установленного порога. Модуль контролирует напряжение аккумулятора и через релейный выход управляет подключенной нагрузкой.

Порог срабатывания настраивается кнопками на плате. При достижении установленного значения реле отключает выход, прекращая подачу напряжения на нагрузку. После подключения и настройки модуль работает автоматически в соответствии с заданным порогом напряжения.

текущее значение напряжения отображается на цифровом светодиодном индикаторе. Точность отображения и управления составляет 0.1 В, допустимое отклонение напряжения — ±0,1 В. Выходное напряжение соответствует входному напряжению модуля.

XH-M609 используется для защиты аккумуляторных батарей от чрезмерного разряда и автоматического отключения нагрузки при снижении напряжения. Модуль может применяться в системах питания, аккумуляторных сборниках, источниках бесперебойного питания и других электронных устройствах.

Характеристики

• Модель: XH-M609
• Обозначение: HCW-M635
• Тип: модуль защиты аккумулятора от разряда
• Входное напряжение: DC 6–36 В
• Диапазон контролируемого напряжения: 6–36 В
• Выходное напряжение: равняется входной
• Тип выхода: релейный
• Точность отображения: 0,1 В
• Точность управления: 0,1 В
• Допустимое отклонение напряжения: ±0,1 В
• Индикация: цифровой светодиодный дисплей
• Управление: кнопки настройки
• Порог отключения: регулируемый
