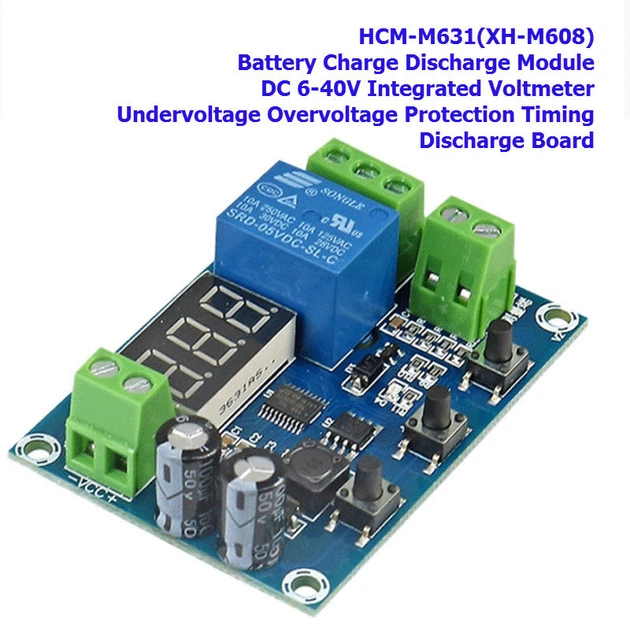

Программируемый модуль HCW-M631 предназначен для автоматизации процессов зарядки и разрядки аккумуляторов в системах солнечной энергетики, ветрогенераторах и бытовых зарядных устройствах. Модуль управляет внешним реле, запирая или размыкая цепь в зависимости от установленных порогов напряжения.
Технические характеристики:
- Модель: HCW-M631 (аналог XH-M608).
- Входное напряжение: DC 6–40 В.
- Погрешность измерения: ±0.1 В.
- Тип выхода: Релейный (сухой контакт).
- Максимальный ток реле: до 10 А (рекомендовано до 7 А для длительной нагрузки).
- Диапазон контролируемого напряжения: 6–40 В.
- Габаритные размеры: 66 х 46 х 16 мм.
- Диаметр монтажных отверстий: 3.3 мм.
Настройка режимов (Параметр P0):
- U (Вольтметр): Режим измерения напряжения без срабатывания реле.
- P (Защита): Реле замкнуто только тогда, когда напряжение находится внутри установленного диапазона (между нижним и верхним порогами).
- C (Зарядка): Реле замыкается при достижении нижнего порога (P1) и размыкается при достижении верхнего порога (P2).
- F (Разряд): Реле замыкается при достижении верхнего порога (P2) и размыкается, когда напряжение падает до нижнего порога (P1).
Дополнительные настройки:
- P1: Установка нижнего предела напряжения.
- P2: Установка верхней границы напряжения.
- P3: Таймер ограничения времени зарядки/разряда в минутах (0 - функция выключена).
- P4: Программная калибровка показаний вольтметра.
Преимущества:
- Универсальность: Поддержка различных типов аккумуляторов (свинцово-кислотные, литиевые и т.д.) в диапазоне до 40 В.
- Автономность: Полностью автоматическое управление после разовой настройки параметров.
- Информативность: Четкий LED-дисплей для мониторинга напряжения в реальном времени.
Комплектация:
- Модуль контроля заряда HCW-M631 — 1 шт
