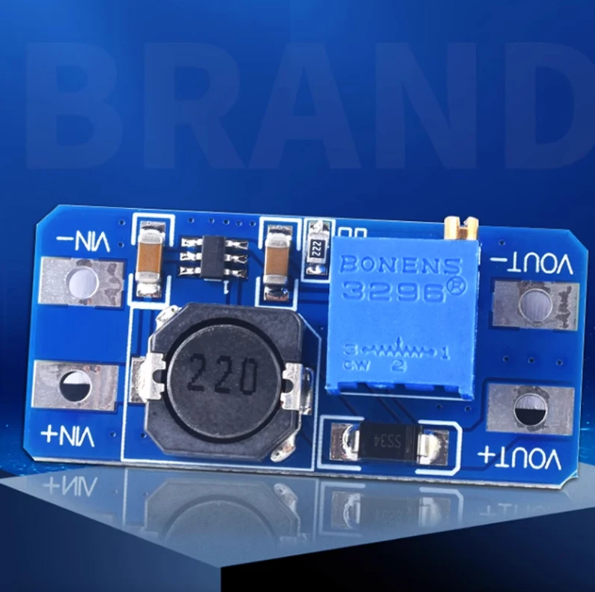

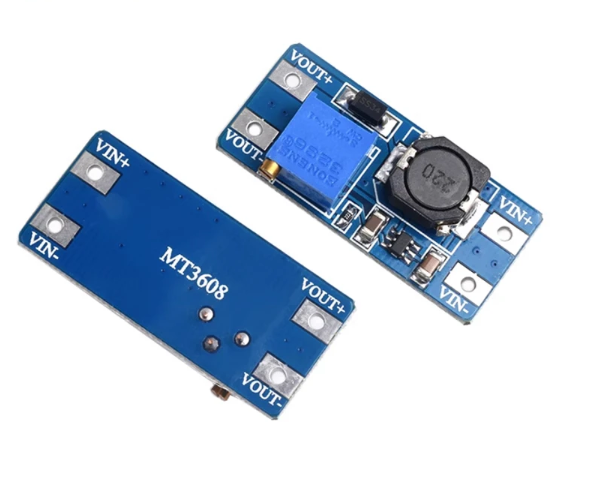

Підвищуючий DC-DC перетворювач MT3608 з підстроювальним резистором

MT3608 — компактний імпульсний підвищуючий DC-DC перетворювач (Step-Up/Boost) для отримання більшої напруги з акумуляторів та інших джерел живлення. Модуль приймає 2–24V на вході та дозволяє плавно налаштувати вихідну напругу ≈5–28V за допомогою підстроювального потенціометра.

Підійде для DIY-проєктів, Arduino/ESP-плат, живлення роутерів/модемів від акумулятора, підвищення 3.7V (18650) до 5V/9V/12V, живлення датчиків, модулів, невеликих підсилювачів, LED-стрічок/контролерів (за умови правильного підбору струму та охолодження).

Важливо: це підвищуючий модуль — Vout має бути вищою за Vin. Максимальні 2A — пікове значення; реальний струм залежить від різниці напруг і навантаження (чим вища Vout — тим менший доступний струм).

Характеристики

• Мікросхема: MT3608

• Тип: DC-DC Step-Up (Boost)

• Вхідна напруга (VIN): 2–24V

• Вихідна напруга (VOUT): ~5–28V (регульована)

• Максимальний струм: до 2A (піковий)

• Ефективність: >93% (заявлено)

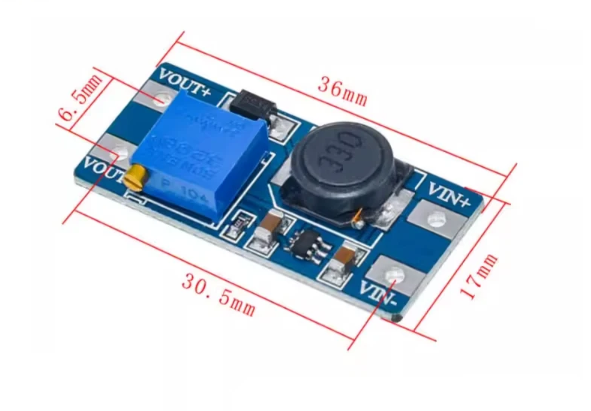

• Розміри: ≈37×16×5 мм (орієнтовно, залежить від партії)

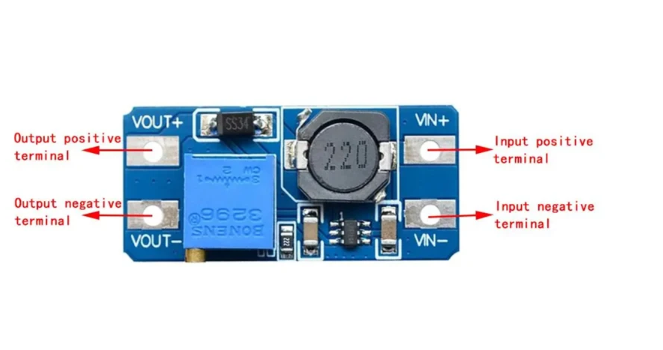

• Підключення: VIN+/VIN-, VOUT+/VOUT- (паяні площадки)

Поради з налаштування

• Якщо здається, що вихід = вхід і не регулюється — прокрути потенціометр проти годинникової стрілки 10–15 обертів, потім піднімай напругу.

• Не перевищуй 24V на вході.

• Для великих навантажень забезпеч охолодження та не працюй довго “впритул” до максимальних значень.

Комплектація

• 1 × модуль MT3608 (плата)
