Підвищуючий DC-DC перетворювач 2.5 5 В на 5 8 9 12 В ультракомпактний

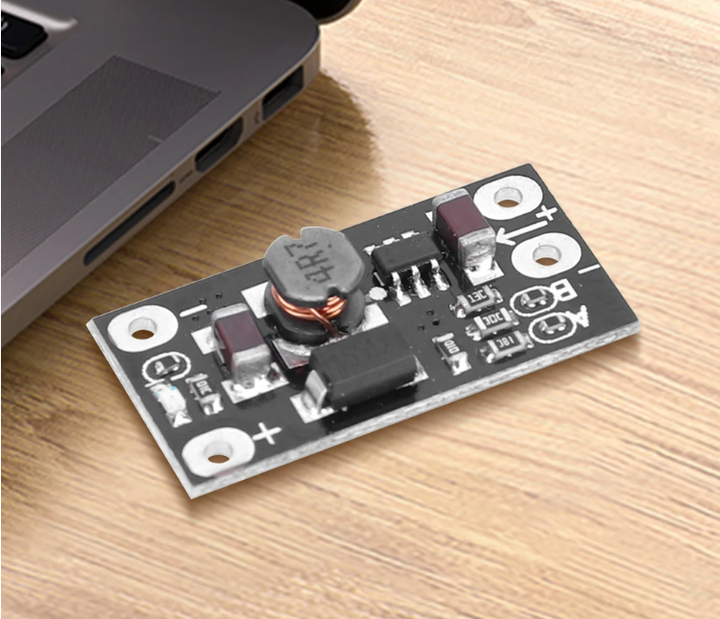

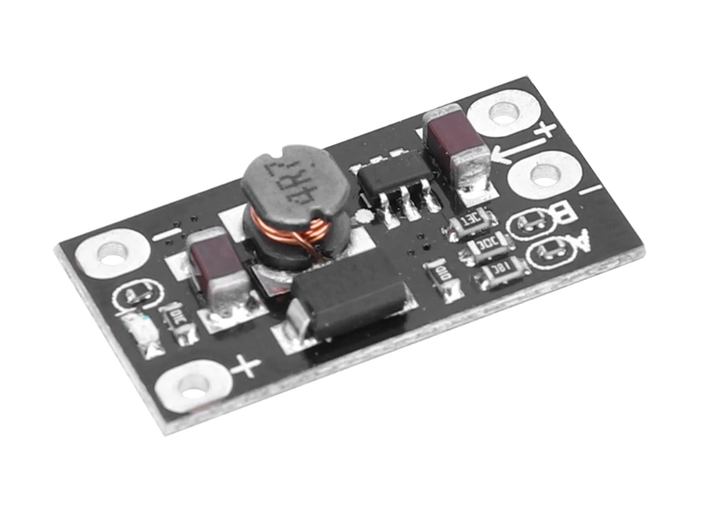

Мініатюрний DC-DC підвищуючий (Boost / Step-Up) перетворювач для живлення пристроїв з вищою напругою від 1S Li-ion (3.7V/18650) або USB 5V. Модуль дозволяє обрати вихідну напругу 5V / 8V / 9V / 12V (за замовчуванням встановлено 12V) і підходить для DIY-проєктів, портативних пристроїв, живлення 12V навантажень від акумулятора тощо.

Ключові переваги

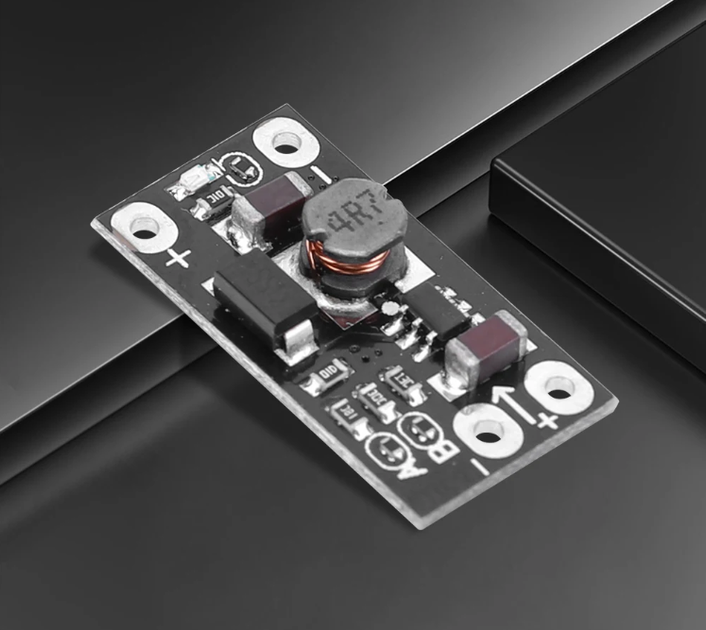

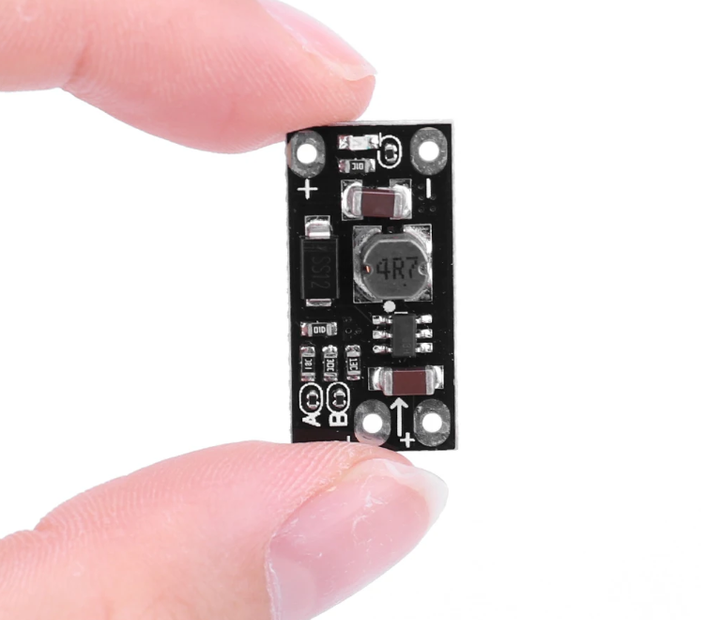

• Надкомпактний розмір: 22×10×3 мм — зручно вбудовувати у корпуси та саморобні проєкти.

• Вихід на вибір: 5V / 8V / 9V / 12V — вибір через паяні майданчики A/B (таблиця нанесена на платі).

• Широке застосування: живлення модулів/пристроїв 12V від 3.7V, отримання 8–9V від 5V тощо.

• Енергоощадність: LED індикатор можна вимкнути (паяний майданчик біля LED); без навантаження споживання дуже мале.

Як підключити

• IN+ / IN- — вхід живлення (2.5–5V DC).

• OUT+ / OUT- — вихід на навантаження (встановлена напруга 5/8/9/12V).

• Дотримуйтесь полярності “+/-”.

Як змінити вихідну напругу

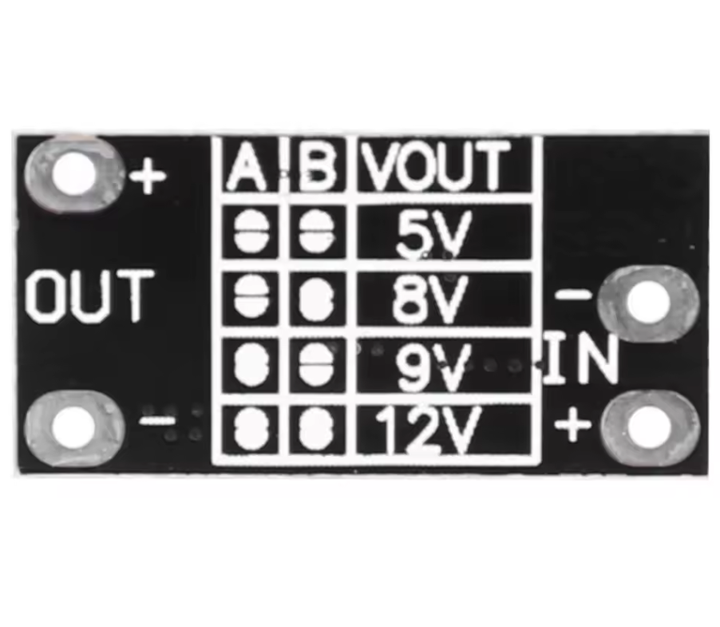

На платі є позначення A та B і таблиця VOUT (5V/8V/9V/12V). Вихідна напруга змінюється пайкою/розпайкою перемичок на майданчиках A/B згідно таблиці на платі.
Також можна відключити LED індикатор, роз’єднавши майданчик біля світлодіода.

Важливо

• Вхідна напруга має бути нижчою за встановлену вихідну (це Step-Up модуль).

• Вихідний струм залежить від вхідної напруги та навантаження: при великому споживанні можливий нагрів — використовуйте короткі дроти та перевіряйте температуру.

• Не допускайте короткого замикання на виході.

3) Характеристики

• Тип: DC-DC Boost / Step-Up перетворювач

• Вхідна напруга: 2.5–5V DC

• Вихідна напруга: 5V / 8V / 9V / 12V (вибір A/B, за замовчуванням 12V)

• Вихідна здатність (орієнтовно за специфікацією):

  • від 3.7V: 5V 1A, 8V 0.5A, 9V 0.45A, 12V 0.3A

  • від 5V: 8V 0.7A, 9V 0.7A, 12V 0.5A

• LED індикатор: споживання ~1mA при 12V (можна вимкнути)

• Споживання без навантаження: <1mA (при вимкненому LED)

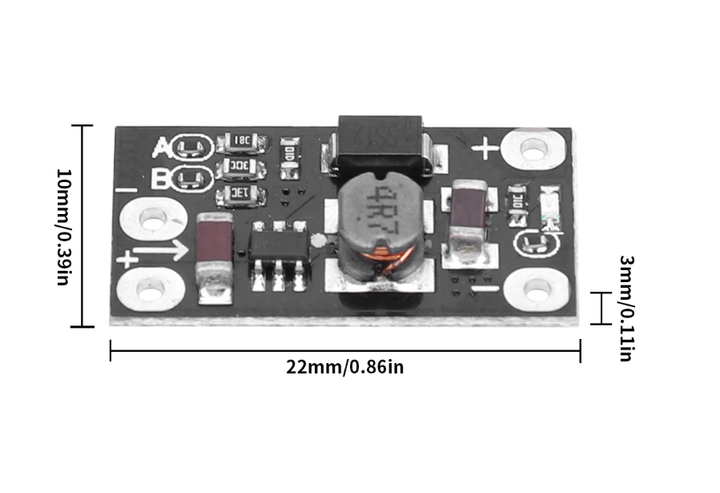

• Розмір плати: 22 × 10 × 3 мм

4) Комплектація

• Міні DC-DC Boost модуль — 1 шт
