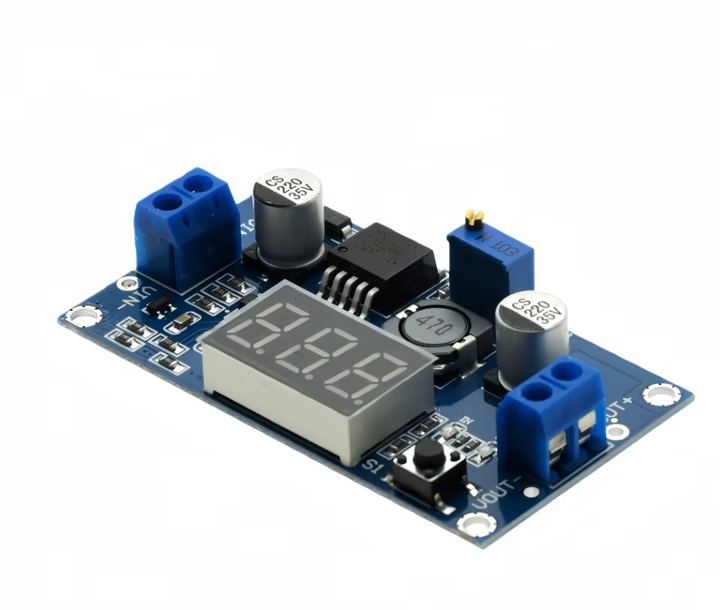

Понижуючий DC-DC перетворювач LM2596 4 40 В на 1.25 37 В 3 А з LED вольтметром

LM2596 DC-DC Step Down (Buck) перетворювач — це компактний модуль для зниження постійної напруги, коли вхідна напруга вища за потрібну вихідну. Ідеально підходить для DIY-проєктів, живлення електроніки від акумуляторів/блоків живлення, авто-та промислових задач.

Модуль оснащений LED-вольтметром (можна показувати вхідну або вихідну напругу) та має можливість калібрування показів, щоб індикація відповідала вашому мультиметру. Підключення максимально просте — клемні колодки, також є контактні майданчики під пайку.

Переваги

• Висока універсальність: широкий діапазон вхідної напруги 4.0–40V

• Регулювання виходу: 1.25–37V (плавно потенціометром)

• Цифровий вольтметр 0–40V з можливістю калібрування, похибка заявлена ±0.05V

• Кнопка перемикання відображення IN/OUT, налаштування зберігається

• Можна вимкнути дисплей, коли він не потрібен

• Клеми — можна підключати без паяльника

• Заявлені захисти: від переполюсовки, перегріву та короткого замикання (за реалізацією модуля)

Як підключити

• Подача живлення на клеми IN+ / IN-

• Навантаження підключається до OUT+ / OUT-

• Вихідну напругу виставляйте потенціометром (рекомендується контролювати мультиметром)

3) Характеристики

• Тип: DC-DC понижуючий перетворювач (Buck) LM2596

• Вхідна напруга: 4.0–40V DC

• Вихідна напруга: 1.25–37V DC, регульована

• Умова: Vin ≥ Vout + 1.5V (мінімальна різниця для стабільної роботи)

• Вихідний струм: до 3A (рекомендовано до 2A; при високих струмах потрібне охолодження)

• Потужність: до 20W (понад 15W — бажано посилене охолодження)

• ККД: в середньому ~88% (залежить від режиму)

• Вольтметр: 0–40V, похибка заявлена ±0.05V (для точності бажано Vin > 4.5V)

• Захисти: переполюсовка / перегрів / коротке замикання (заявлено для цього типу модуля)

• Підключення: клеми + майданчики під пайку

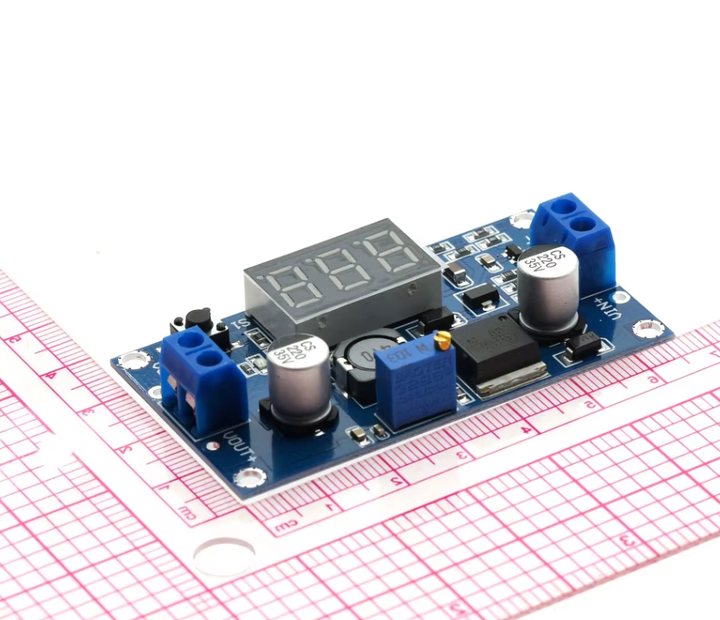

• Розмір: ≈61×34×12 мм

• Вага: ≈22 г

4) Комплектація

• 1× DC-DC модуль LM2596 з LED-вольтметром

5) Порада перед покупкою

• Переконайтесь, що вхідна напруга завжди вища за вихідну мінімум на 1.5V.

• Для тривалої роботи на потужності >15W або струмах близько 2–3A забезпечте охолодження.

• Для коректної роботи вольтметра бажано вхідне >4.5V.
