Премиальный высокочастотный коннектор SMA (female) для RG316 Leno RF гнездо для стабильной передачи радиосигнала в RF-системах

Коннектор SMA (female) модели 3.01.299 предназначен для монтажа на коаксиальные кабели RG316, а также совместим с RG-174/U и RG-188A/U. Изделие относится к лінійці роз’ємів Leno RF (КНР) и обеспечивает надежное ВЧ-соединение в системах связи, телекоммуникационном оборудовании и радиочастотных трактах.

Конструкция разъёма изготовлена из высококачественных материалов:

• центральный контакт выполнен из фосфорной бронзы и покрыт золотом;
• диэлектрик произведён из белого PTFE (фторопласта), обеспечивающего стабильность параметров в широком температурном диапазоне;
• корпус разъёма изготовлен из латуни и имеет защитное золотое покрытие;
• обжимная гильза произведена из мягкой меди и также покрыта золотом.

На хвостовике коннектора выполнена сплошная накатка длиной 5 мм, которая улучшает фиксацию при монтаже.

Установка осуществляется методом обжима или пайки центральной жилы, а также обжима внешнего проводника.

• Центральный контакт можно опрессовать шестигранником 1.07 мм (0.042") либо припаять через технологическое отверстие — пайка обеспечивает лучший КСВ.
• Внешний экран кабеля обжимается шестигранником 3.25 мм (0.128").

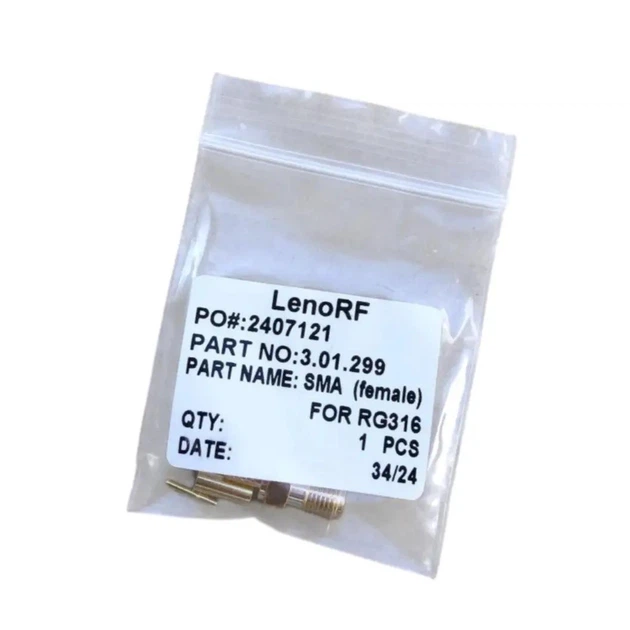

Каждый коннектор упакован в индивидуальный пластиковый пакет и состоит из трёх элементов: корпуса, центрального пина и обжимной гильзы.

Спецификация

Электрические параметры SMA (female) для RG316:

• Волновое сопротивление: 50 Ом
• Рабочий диапазон частот: рекомендуется 0–6 ГГц
• КСВ:
  • ≤1.15 (RL 23.13 дБ) @ 900 МГц
  • ≤1.2 (RL 20.83 дБ) @ 1800 МГц
  • ≤1.3 (RL 17.69 дБ) @ 3000 МГц
  • ≤1.4 (RL 15.55 дБ) @ 6000 МГц
• Внесённые потери (IL, Insertion Loss):
  • ≤0.05 дБ @ 900 МГц
  • ≤0.05 дБ @ 1800 МГц
  • ≤0.05 дБ @ 3000 МГц
  • ≤0.05 дБ @ 6000 МГц

Характеристики

• Вес: 0.001–0.009 кг
• Гарантия: 12 месяцев
• Кабельная группа: G7 (RG-316/U, RG-174/U)
• Контакты: золочёные
• Материал корпуса: латунь
• Рабочее напряжение: 250 В
• Минимальная партия: от 1 штуки
• Единица измерения: шт
• Покрытие: золотое
• Тип: SMA
• Тип разъёма: SMA (female)
• Волновое сопротивление: 50 Ом
• Максимальная рабочая частота: до 3 ГГц
