Инженерный SMA Plug 1шт для RG402 Leno RF (КНР) высокоточный разъем для надежного подключения в ВЧ и микроволновых системах

Данный SMA-разъём (male) предназначен для монтажу на кабель RG402 (.141") и сумісний с широким рядом аналогичных коаксиальных кабелей: Kingsignal 670-141SXE, 1673A Belden, EZ 141 Suhner, Flexiform 402 NM Habia Cable, RG-402/U, UT-141, Sucoform 141 Suhner, UT-141 MICRO-COAX.

Материалы и конструкция:

• Центральный контакт: латунь с золотым покрытием
• Изолятор: PTFE (фторопласт), белый
• Корпус коннектора: латунь с золотым покрытием

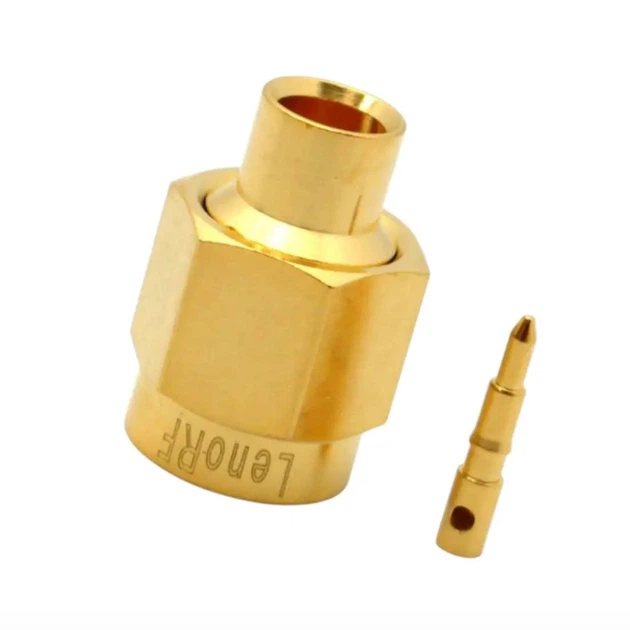

Монтаж выполняется путем пайки центральной жилы и внешнего проводника. Коннектор поставляется в индивидуальном пластиковом пакете и состоит из двух элементов: корпуса и центрального пина.

Рекомендации по установке:
Момент затяжки гайки должен составлять 0,9 Нм. Использование динамометрического ключа обязательно, поскольку недостаточная или чрезмерная затяжка приводит к изменению КСВ и ухудшению электрических параметров разъёма.

СПЕЦИФИКАЦИЯ

Электрические параметры SMA (male) коннектора для RG402 (.141"):

• Волновое сопротивление: 50 Ом
• Рабочий частотный диапазон: рекомендовано 0–6 ГГц (типичная область применения для кабеля RG402).
  При эксплуатации на более высоких частотах значения RL/IL могут быть предоставлены производителем по запросу.

КСВ:

• ≤1.1 (RL ≈ 26,44 дБ) @ 900 МГц
• ≤1.15 (RL ≈ 23,13 дБ) @ 1800 МГц
• ≤1.2 (RL ≈ 20,83 дБ) @ 3000 МГц
• ≤1.3 (RL ≈ 17,69 дБ) @ 6000 МГц

Внесённые потери (IL):

• ≤0.05 дБ @ 900 МГц
• ≤0.05 дБ @ 1800 МГц
• ≤0.05 дБ @ 3000 МГц
• ≤0.1 дБ @ 6000 МГц

Диэлектрик выдерживает напряжение: не менее 1000 В.

ХАРАКТЕРИСТИКИ

• Вес: 0.001–0.009 кг
• Гарантия: 12 месяцев
• Тип кабеля: RG-402/U
• Контакты: покрытие золотом
• Корпус: латунный
• Максимальное рабочее напряжение: 500 В
• Минимальная партия: от 1 шт
• Единица измерения: штука
• Покрытие: золото
• Конструктивное исполнение: угловой
• Тип: SMA
• Тип разъёма: SMA (male)
• Волновое сопротивление: 50 Ом
• Максимальная частота работы: до 6 ГГц
