Контролер заряду акумуляторної батареї XY-L10A (6–60 В)

Артикул: ART-16006

Контролер заряду акумуляторної батареї XY-L10A (6–60 В) — універсальний модуль контролю заряду акумуляторів, призначений для автоматичного вмикання та вимикання зарядного пристрою при досягненні заданих порогових значень напруги на клемах АКБ.

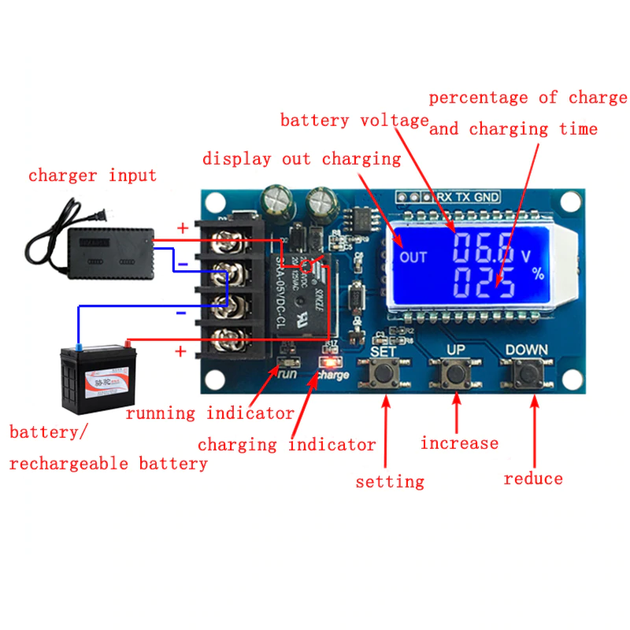

Контролер працює з акумуляторами номіналом від 6 до 60 В. Значення напруги увімкнення та вимкнення налаштовуються за допомогою трьох кнопок на платі. Вбудований LCD-дисплей відображає поточну напругу, відсоток заряду або час заряджання.

Головна особливість модуля — можливість дистанційної передачі даних про процес зарядки та приймання керуючих сигналів через дротовий або бездротовий інтерфейс зв’язку.

Основні характеристики

• Діапазон напруги заряджання: 6–60 В
• Максимальний струм зарядки: ≤ 10 А (обмежений вбудованим реле)
• Точність відображення: 0,1 В
• Точність керування зарядкою: 0,1 В
• Похибка напруги: ±0,1 В
• Застосування: літієві акумулятори 6–60 В
• Вбудований інтерфейс передачі даних: TX / RX
• ЖК-дисплей
• Індикація: напруга, час, відсоток заряду
• 2 світлодіодні індикатори
• Розміри: 79 × 42 мм

Налаштування параметрів

1. Натисніть і утримуйте кнопку SET кілька секунд для входу в меню налаштувань.
2. Короткими натисканнями кнопки SET перемикайтесь між параметрами.
3. Змінюйте значення кнопками UP та DOWN: коротке натискання — один крок, довге — швидка зміна.
4. Після завершення налаштувань натисніть і утримуйте кнопку SET для виходу з меню.

Дистанційна передача даних

Контролер XY-L10A може передавати інформацію про свій стан через вбудований інтерфейс зв’язку. Для підключення систем передачі даних використовуються контакти Vc, GND, RX, TX. Можливе застосування Wi-Fi-модулів або перетворювачів інтерфейсів.

Функція контролю часу заряджання

Для активації контролю часу встановіть параметр OP не рівним «0» після входу в меню налаштувань. За замовчуванням значення OP — “--:--h”, функція вимкнена.

• Заряд починається, коли напруга АКБ стає нижчою за нижній поріг dn.
• Заряд завершується, якщо напруга перевищує верхній поріг UP.
• Заряд завершується, якщо час OP закінчився, навіть якщо напруга не досягла UP.
• Якщо напруга залишається нижчою за dn після завершення часу, контролер автоматично вимикає функцію контролю часу та відображає повідомлення H:ER.

Примітка: формат часу — ГГ:ХХ (години:хвилини). Максимальний час — 99:59 (приблизно 100 годин).
