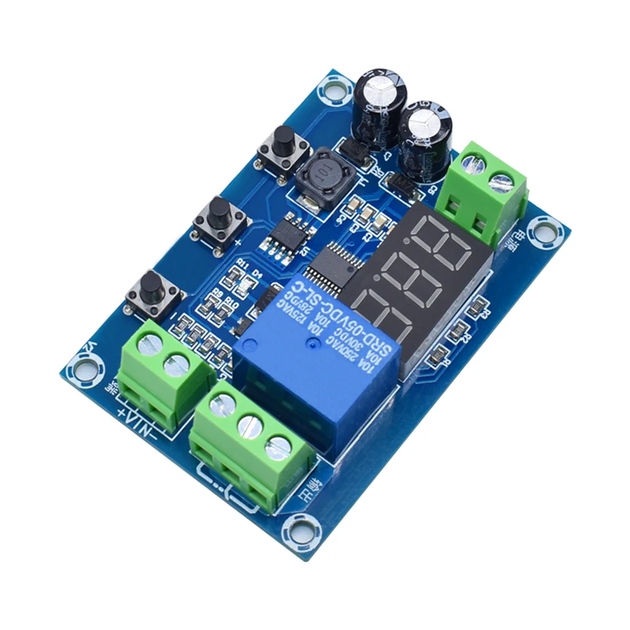

Програмований контролер заряду та розряду акумулятора XH-M608 (6–40 В)

Артикул: ART-16007

Програмований контролер заряду та розряду акумулятора XH-M608 (6–40 В) — програмований контролер, який використовується як плата керування зарядом і розрядом акумуляторів, а також як вольтметр. Пристрій працює в повністю автоматичному режимі, самостійно вмикаючи та вимикаючи зарядний пристрій, що забезпечує високу ефективність і безпеку роботи.

На панелі керування можна налаштувати напругу початку та завершення заряджання. Модуль підходить для роботи з акумуляторами широкого діапазону напруг та відображає поточну напругу в реальному часі.

Характеристики

• Живлення: DC 6–40 В
• Модель: XH-M608
• Тип: модуль заряду та розряду акумулятора
• Тип керування виходом: релейний
• Модель вбудованого реле: SRD-05VDC-SL-C
• Вбудований вольтметр: так
• Струм зарядки: до 10 А
• Точність відображення: 0,1 В
• Точність керування: 0,1 В
• Похибка напруги: ±0,1 В
• Розмір: 66 × 46 × 16 мм
• Матеріал корпусу: метал
• Колір плати: синій
• Колір дисплея: червоний

Налаштування та режими роботи

Після увімкнення модуль відображає на дисплеї поточну напругу. Для входу в меню налаштувань використовуйте кнопку SET, кнопки + та – призначені для зміни параметрів.

• P0 — режими роботи:
  • U — вольтметр (реле не спрацьовує)
  • P — режим захисту (реле замкнене в заданому діапазоні напруг)
  • C — зарядка (реле замикається по нижньому порогу та розмикається по верхньому)
  • F — розрядка (реле замикається по верхньому порогу та розмикається по нижньому)
• P1 — нижня межа напруги
• P2 — верхня межа напруги
• P3 — таймер заряду/розряду (у хвилинах, 0 — вимкнено)
• P4 — калібрування вольтметра

Принцип роботи

Після встановлення параметрів контролер керує одним із проводів зарядного пристрою через реле. Наприклад, для акумулятора 12 В можна задати діапазон 10,8–14,4 В: при досягненні 10,8 В зарядка вмикається, а при 14,4 В — автоматично вимикається.

Увага! Не потрібно вручну вимикати зарядний пристрій. Автоматичне керування живленням дозволяє заощаджувати електроенергію, продовжує термін служби акумулятора та запобігає перезарядженню.
