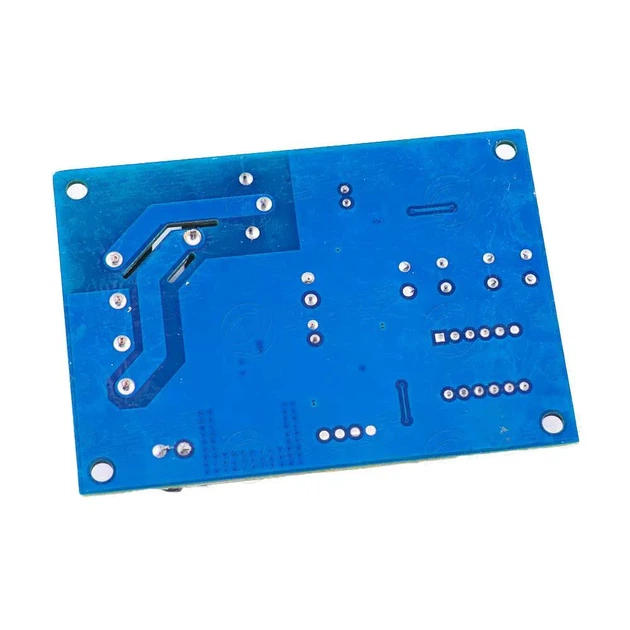

Контроллер заряда аккумуляторной батареи XH-M603 12-24V

Артикул: ART-16008

Контроллер заряда аккумуляторной батареи XH-M603 12-24V — програмований контролер керування зарядом акумулятора, який автоматично вмикає реле при зниженні напруги до заданого нижнього порога та вимикає його при досягненні верхнього порогового значення.

Загальний опис

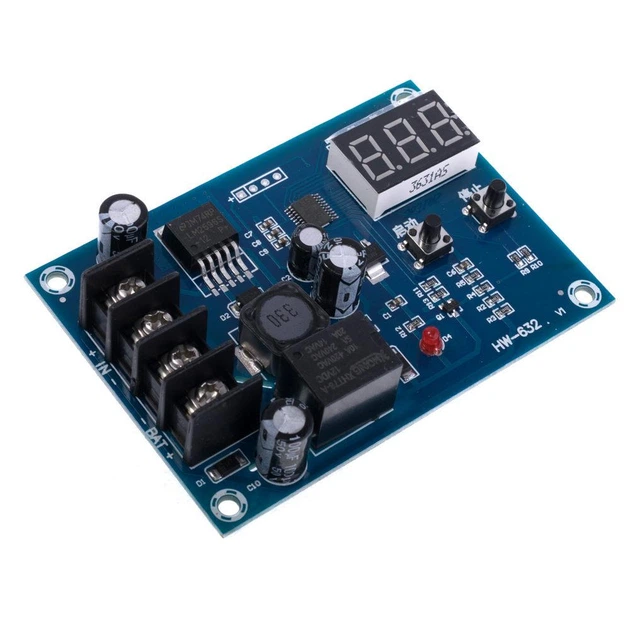

На платі контролера розташований семисегментний індикатор, що відображає поточну напругу постійного струму з точністю 0,1 В. Під дисплеєм знаходяться дві кнопки керування:

• UP — збільшення значення
• DOWN — зменшення значення

Підключення

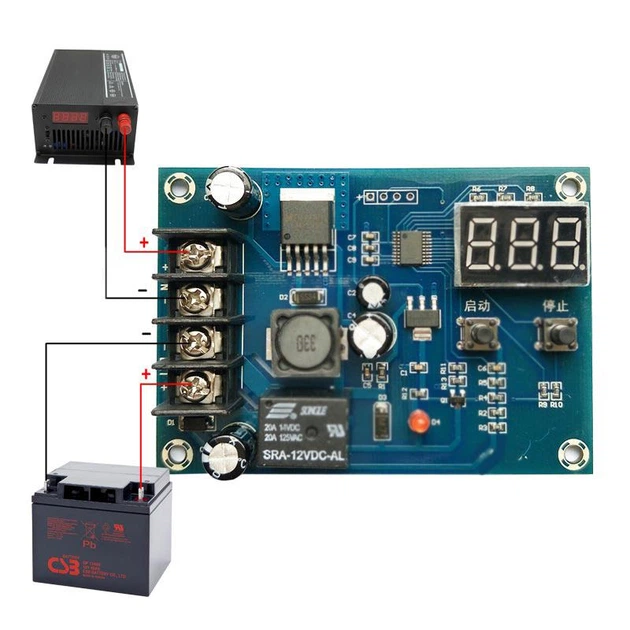

Підключення зарядного пристрою та акумулятора здійснюється через клемник. Призначення контактів:

• IN+ — позитивна клема зарядного пристрою
• IN− — негативна клема зарядного пристрою
• BAT+ — позитивна клема акумулятора
• BAT− — негативна клема акумулятора

Налаштування порогів напруги

Контролер має два основні пороги: увімкнення та вимкнення.

1. Налаштування напруги увімкнення:
   Коротко натисніть кнопку UP, після чого утримуйте її кілька секунд, доки індикатор не почне блимати. Змініть значення кнопками UP / DOWN. Для виходу з меню зачекайте кілька секунд без натискань.
2. Налаштування напруги вимкнення:
   Натисніть і утримуйте кнопку DOWN до початку блимання індикатора. Задайте значення кнопками UP / DOWN. Для виходу з меню зачекайте кілька секунд без дій.

Скидання налаштувань

Якщо пристрій працює некоректно, можна виконати скидання параметрів. Для цього подайте живлення та одночасно затисніть кнопки UP і DOWN, утримуючи їх до появи на дисплеї напису «888».

Живлення та індикація

Контролер живиться безпосередньо від підключеного акумулятора. Діапазон робочої напруги становить 12–30 В. Про наявність живлення сигналізує червоний світлодіод.

Зверніть увагу: XH-M603 не є зарядним пристроєм. Це контролер, який автоматично підключає та відключає зарядний пристрій від акумулятора.

Технічні характеристики

• Напруга живлення: 12–30 В
• Точність відображення: 0,1 В
• Точність керування: 0,1 В
• Допустима похибка напруги: ±1 В
• Максимальна напруга вимкнення: 120 В
• Мінімальна напруга увімкнення: 0 В
• Розміри: 82 × 58 × 18 мм
