Универсальный N-коннектор Leno RF для RG316 экранированное соединение для высокочастотных систем антенн и радиооборудования

Коннектор N (штекер) для коаксиального кабеля RG316 — это высококачественный разъем, предназначенный для надежного соединения кабелей в радиочастотных системах. Он совместим с кабелями RG316, RG174, RG-188A/U, MRC 100 Flex (0.48L/1.5 AF) и LMR-100A, обеспечивая стабильную передачу сигнала и минимальные потери.

Материалы и конструкция:
Центральный контакт выполнен из фосфорной бронзы с позолоченным покрытием для улучшения проводимости и защиты от коррозии. Диэлектрик изготовлен из белого PTFE (фторопласта), что гарантирует отличные изоляционные свойства и устойчивость к температурам. Корпус произведен из латуни с никелевым покрытием, обеспечивающим долговечность и механическую прочность. Обжимная гильза выполнена из мягкой меди с никелированием и имеет равномерную накатку длиной 5 мм.

Монтаж:
Центральная жила кабеля припаивается, а внешний проводник обжимается шестигранником 3.25 мм (.128").

Комплектация:

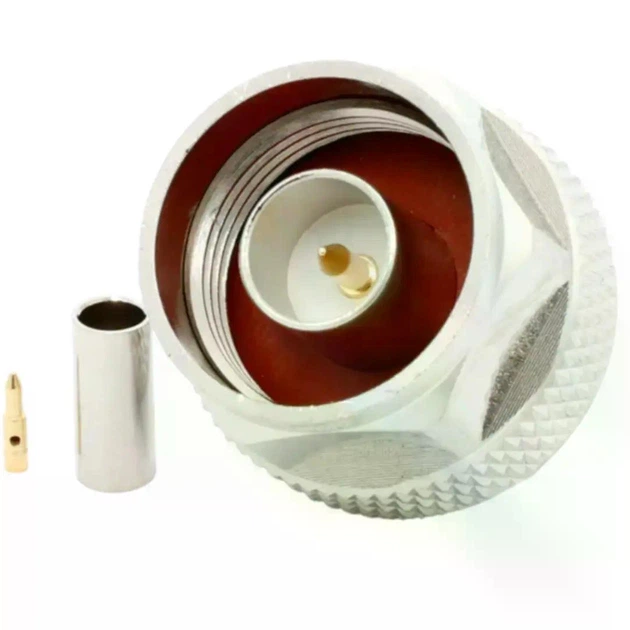

Поставляется в индивидуальной полиэтиленовой упаковке и состоит из трех элементов: корпуса, центрального контакта и обжимной гильзы.

Особенности:
Гайка оснащена накаткой для ручного поджатия и шестигранной фрезерованной частью под ключ на 18 мм для окончательной фиксации. Рекомендуемый момент затяжки для латунных коннекторов типа N составляет 5 Нм.

Электрические параметры:
Волновое сопротивление — 50 Ом.
Рекомендуемый рабочий диапазон частот — 0–6 ГГц, что полностью соответствует стандартному применению кабеля RG316.
Работа на более высоких частотах допускается, значения RL/IL предоставляются производителем по запросу.

КСВ (RL):

• ≤1.15 (23,13 дБ) @ 900 МГц
• ≤1.20 (20,828 дБ) @ 1800 МГц
• ≤1.30 (17,692 дБ) @ 3000 МГц
• ≤1.50 (13,979 дБ) @ 6000 МГц

Внесенные потери (IL):

• ≤0.05 дБ @ 900–3000 МГц
• ≤0.10 дБ @ 6000 МГц

Диэлектрик выдерживает напряжение не менее 500 В.

Характеристики:

• Вес: 0.001–0.009 кг
• Гарантия: 12 месяцев
• Кабельная группа: G7 (RG-316/U | RG174/U)
• Материал корпуса: латунь
• Покрытие: никель
• Тип разъема: N (штекер)
• Единица измерения: шт.
• Минимальная норма отпуска: 1 шт.
