MOSFET ключ 5 36 V до 15 A 400 W с индикатором управления 3.3 20 V PWM

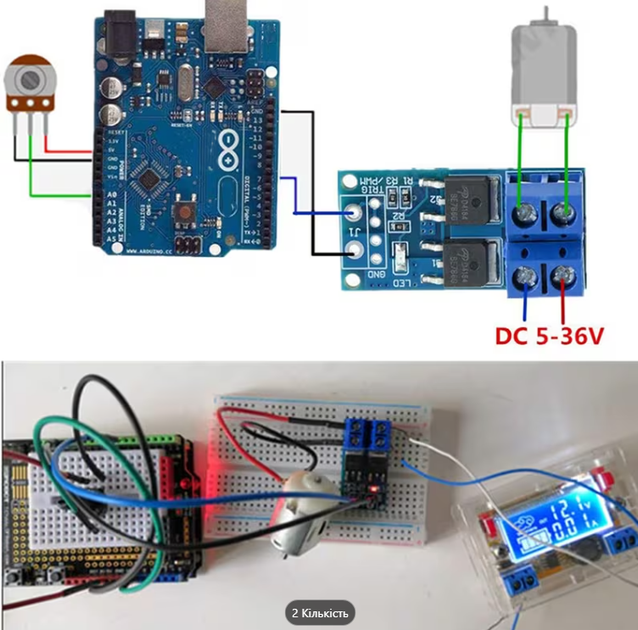

Потужний MOSFET модуль-ключ 15A / 400W призначений для керування навантаженнями постійного струму (DC 5–36V) за допомогою керуючого сигналу від мікроконтролера, PLC або іншого джерела (рівні 3.3–20V, підтримка PWM 0–20 кГц). Модуль ідеально підходить для Arduino/ESP32/ESP8266 та проєктів “розумного дому”, де потрібно вмикати/вимикати потужні пристрої або керувати яскравістю/швидкістю через ШІМ.

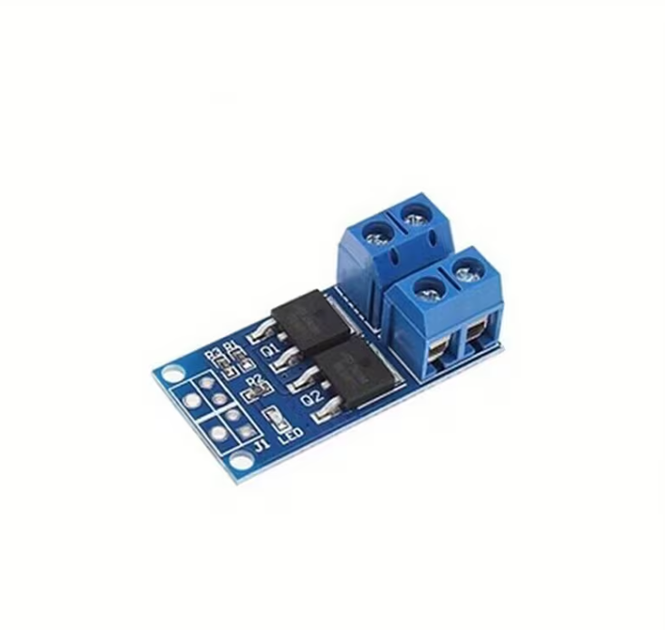

На платі встановлено два MOSFET (паралельно) для зниження опору й підвищення струмового запасу. Є світлодіод індикації спрацювання. Підключення живлення та навантаження здійснюється через зручні гвинтові клемники.

Де використовується

• керування LED стрічками/лампами (димування PWM)

• DC двигуни, вентилятори (регулювання швидкості PWM)

• мікронасоси, помпи

• соленоїди, електромагнітні клапани

• будь-які DC навантаження 5–36V

Важливо

• Модуль не перетворює напругу: на виході буде та сама напруга, що подана на вхід (5–36V).

• 15A — заявлено для кімнатної температури; для великих струмів потрібні товсті дроти/клеми та охолодження (радіатор/обдув).

• Дотримуйтесь полярності DC+ / DC-.

3) Характеристики

• Робоча напруга (живлення навантаження): DC 5–36V

• Керуючий сигнал (вхід): DC 3.3–20V, підтримка PWM 0–20 кГц

• Струм: до 15A (без додаткового охолодження), до ~30A за наявності охолодження (залежить від умов)

• Потужність: до 400W (залежить від напруги та струму)

• Віходи/входи: клемники DC+ DC- (живлення), OUT+ OUT- (навантаження), вхід керування PWM/IN + GND

• Індикація: LED

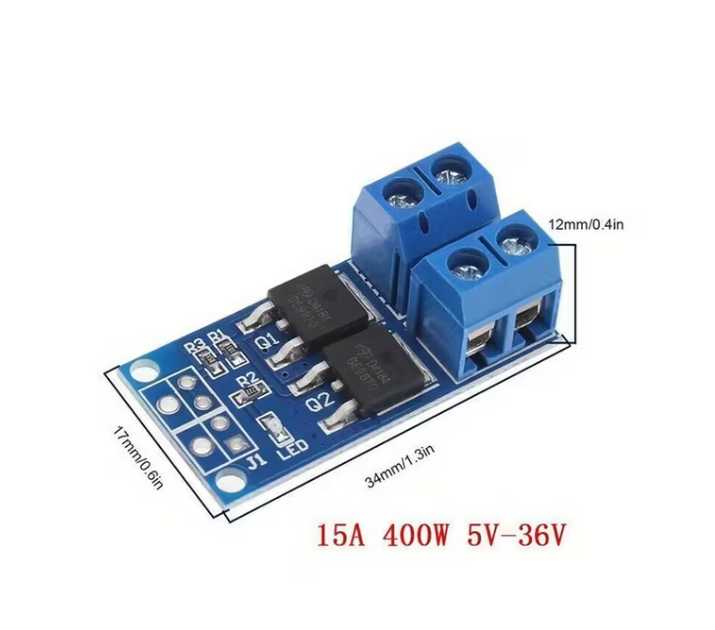

• Розмір плати: приблизно 34×17 мм (за фото)

4) Комплектація

• MOSFET модуль 15A 400W — 1 шт.
