Мини-модуль MOSFET ключа 200 A до 40 V для управления нагрузкой

Міні MOS тригерний модуль 200A — це компактний електронний ключ на польовому транзисторі для керування DC-навантаженням. Модуль підходить для комутації живлення різних пристроїв постійного струму: двигунів, LED-стрічок, ламп, нагрівачів, вентиляторів, насосів, електронних саморобок та DIY-проєктів.

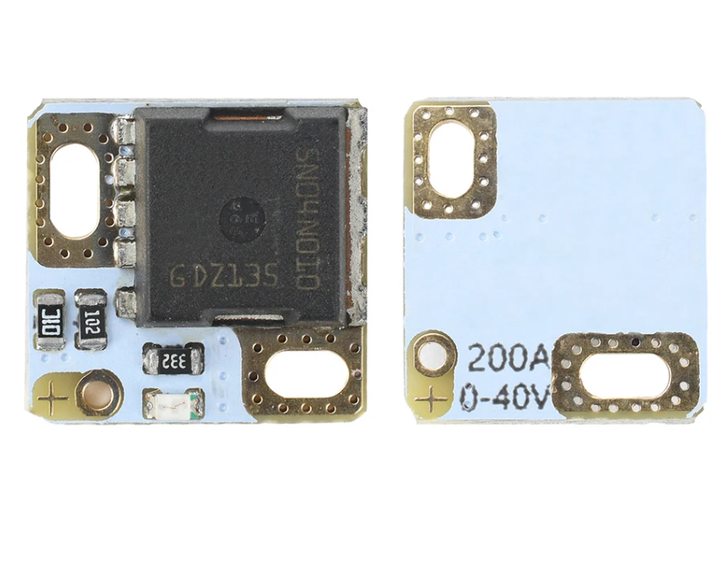

Плата побудована на високострумовому MOSFET, завдяки чому може використовуватися там, де звичайний механічний перемикач або малопотужний модуль не підходить. Модуль зручно застосовувати як електронний вимикач, тригерний ключ або силовий комутатор для керування навантаженням від зовнішнього сигналу.

Однією з переваг є компактний розмір, тому модуль легко інтегрувати у невеликі пристрої, корпуси, саморобні блоки живлення або автомобільні й DIY-схеми. Також він може використовуватись у схемах з PWM-керуванням, коли потрібно регулювати яскравість освітлення або швидкість обертання двигуна постійного струму.

Модуль підходить для роботи з постійною напругою, а не змінною. Його можна використовувати в електроніці, автоматиці, моделізмі, підсвітці, живленні потужних навантажень та інших проєктах, де потрібна компактна плата силового ключа.

Заявлена версія 200A означає високий піковий струм, однак фактичне тривале навантаження залежить від охолодження, товщини проводів, якості контактів, напруги та умов монтажу. Для потужних навантажень бажано забезпечити хороший теплообмін і правильне підключення.

Переваги

• компактний MOSFET модуль для DC-навантаження

• підходить для електронного вмикання/вимикання

• можна використовувати з PWM сигналом

• підходить для моторів, LED, вентиляторів, насосів

• малий розмір для зручного монтажу

• висока струмова здатність

• підходить для DIY та ремонту електроніки

• заміна механічного силового перемикача в багатьох схемах

Характеристики

• Тип: MOS trigger switch / MOSFET driver module

• Призначення: керування DC-навантаженням

• Комутована напруга: до 40V DC

• Керуюча напруга: 5-18V DC

• Версія: 200A

• Заявлений тривалий струм: приблизно 100-150A

• Заявлений піковий струм: до 200A

• Підтримка PWM: так

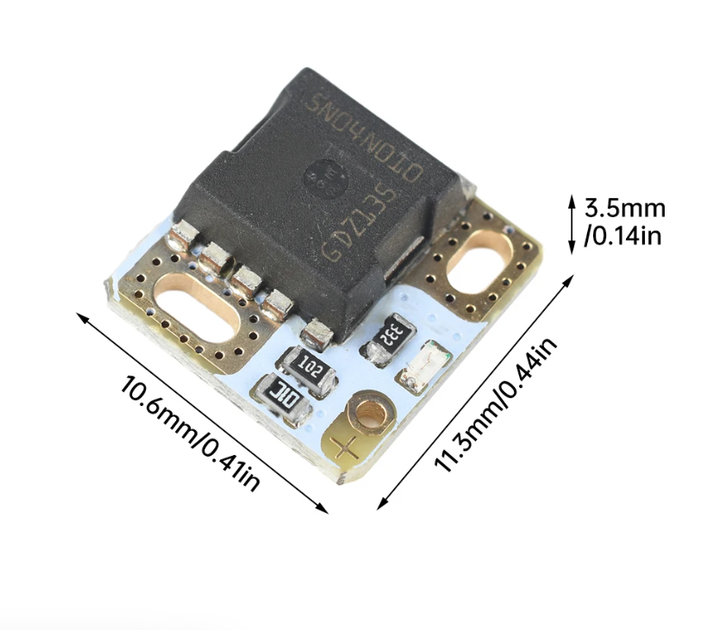

• Розмір плати: приблизно 11.3 × 10.6 × 3.5 мм

Важливо

• модуль призначений для постійного струму (DC)

• не підходить для прямої роботи із змінною напругою AC

• реальний допустимий струм залежить від охолодження та монтажу

• для потужного навантаження рекомендовано використовувати товсті дроти та якісні контакти
